Paso 3: Hacer las placas y colocándolos
Una placa a cada lado de la naturaleza y son 1 pulgada de distancia, una de estas placas debe tener una ficha que se doblará hacia abajo, esto significa que el alcohol que se desborda la placa será dirigido por el centro de la todavía y no sólo correr hacia abajo de los lados. queremos que corra el centro por lo que toma más alcohol del vapor subiendo por la columna.
Compruebe hacia fuera este práctico

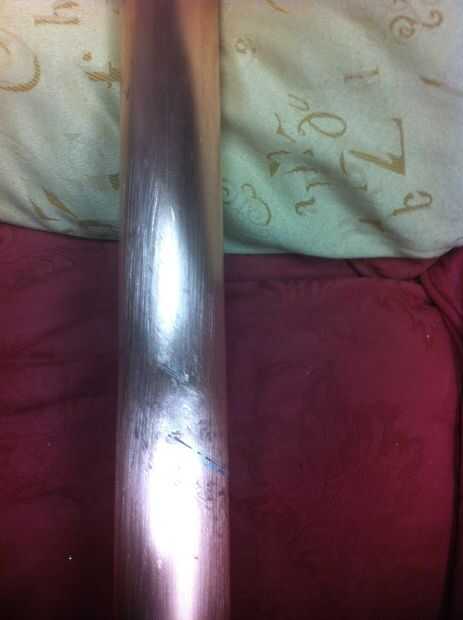

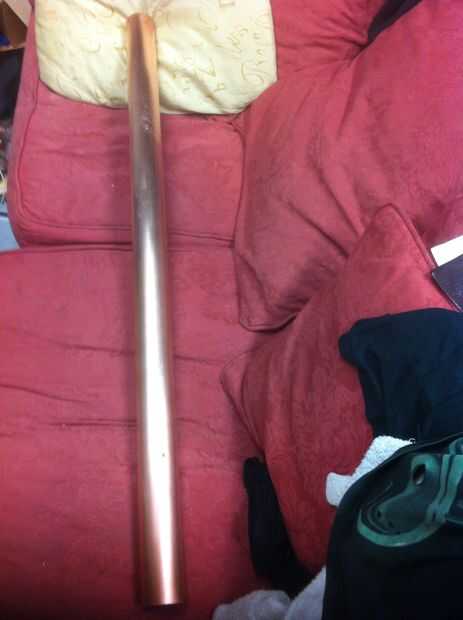

Cuando llegue a su tubo de 54mm no podría ser una recta cortada así que ajuste un poco de cada extremo para asegurarse de que su nivel.

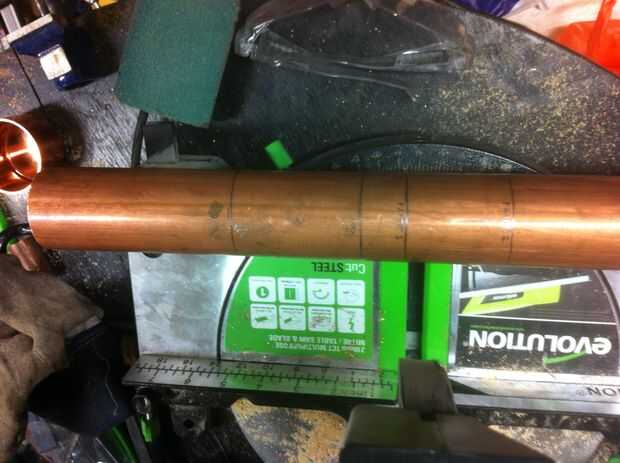

para saber donde cortar los cortes de 30 grados que necesita saber qué tamaño condensador bobina vas a hacer, para este que estoy haciendo un 8 pulgadas bobina de modo que mida hacia abajo de 8 pulgadas en mi 54mm forma un extremo del tubo, la placa superior debe ser cerca de 1 pulgada hacia abajo desde el extremo de la bobina. Mida hacia abajo de 1 pulgada de la línea de 8 pulgadas y es donde debe realizarse el primer corte.
la segunda placa debe ser por lo menos 1 pulgada aparte de la placa superior, alguien en homedistiller hizo todavía una plantilla de 54 mm y se puede Descargar aquí. la página original está aquí y tiene un montón de información sobre el diseño de la boka.

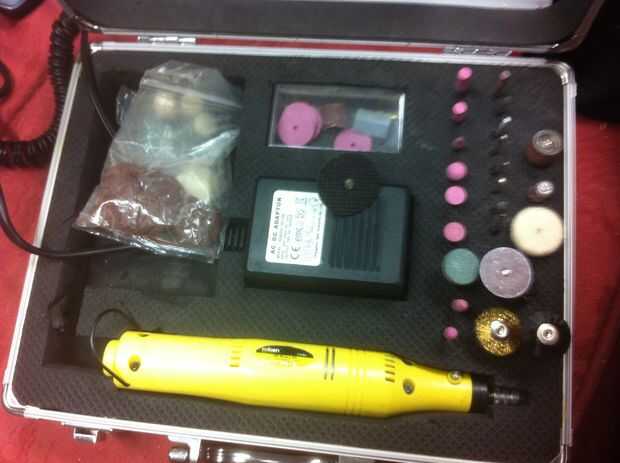

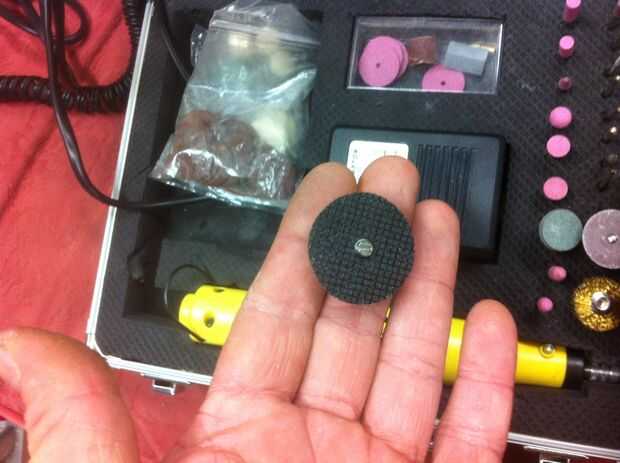

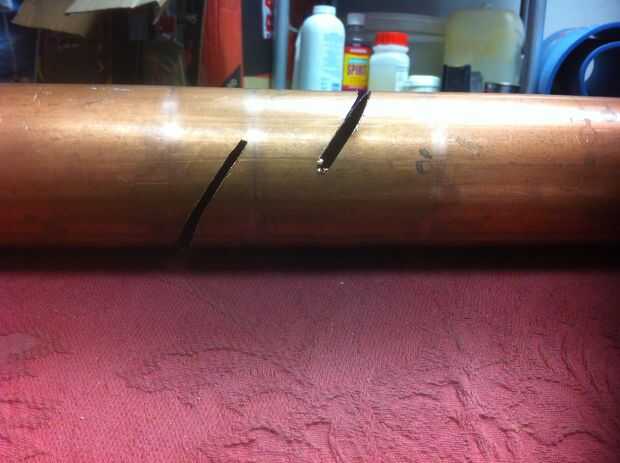

OK cuando corte los agujeros de la pizarra, no uso una tronzadora, lo hice y aunque me ha dado el ángulo de la derecha necesitaba el corte era demasiado y tuve que usar 3 placas en cada corte para tapar el boquete, la hoja de la Sierra de inglete también dobla mis tubos de 54mm un poco en el corte, que era molesto y no se curva hacia atrás y que se vea buena :-( , destiladores más utilizan un Dremmel o un Sierra y un archivo para que sea lo suficientemente amplia como para las placas.

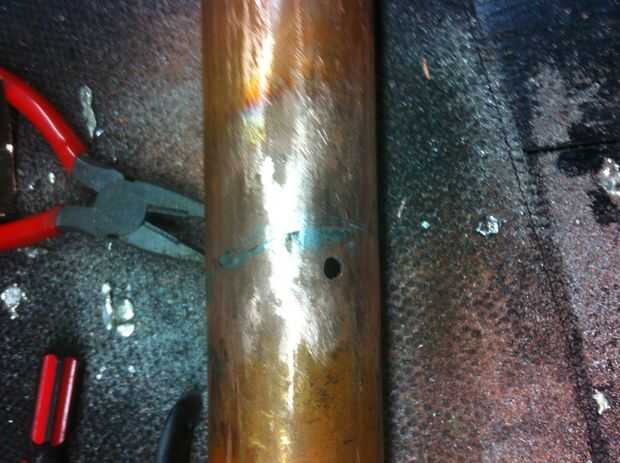

también tienes que perforar 2 agujeros uno en cada lado que se acomode el tubo de cobre de 6mm, uno por debajo de la placa superior en la parte posterior por lo que se puede insertar el termómetro. Y uno sobre la placa de fondo que se utilizará para la salida de su alcohol. Estas perforaciones antes de colocar las placas.
una vez que los cortes que se necesita placas de cobre para ir a ellos, si usaste la plantilla antes de entonces no hay plantillas de allí para las placas así.

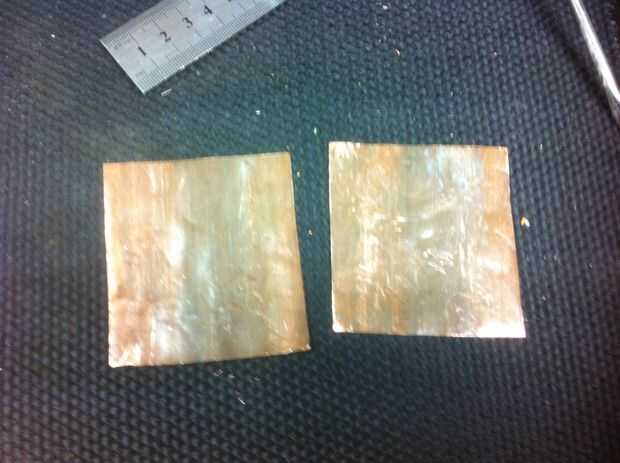

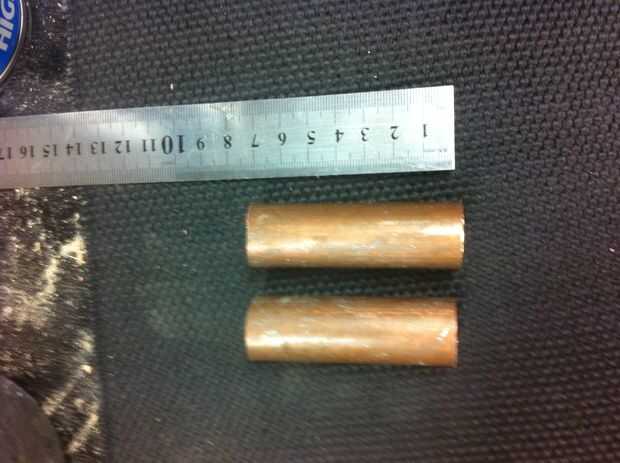

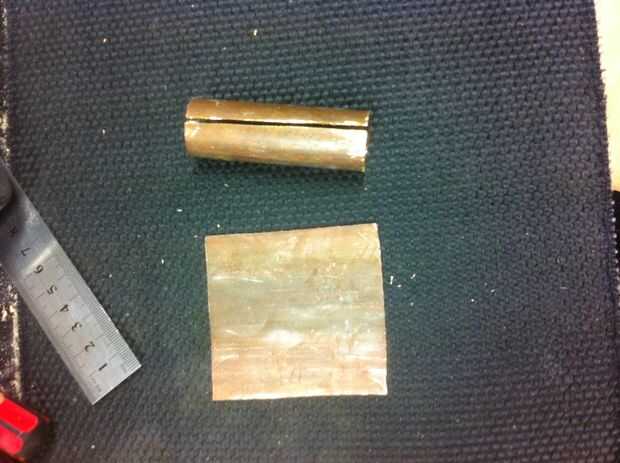

para obtener una hoja de cobre conseguir par de pedazos de tubería de cobre y corte a lo largo de la longitud y guantes doblarlas hacia fuera y los martillo planos.
Entonces empujé esta hoja en el corte en la tubería de 54mm y luego con un lápiz dibujó alrededor del tubo a la hoja, luego aproximadamente cortar la hoja, lo empujada la corte y presentó a la pipa, si todo ha ido bien este debe ser un ajuste apretado.

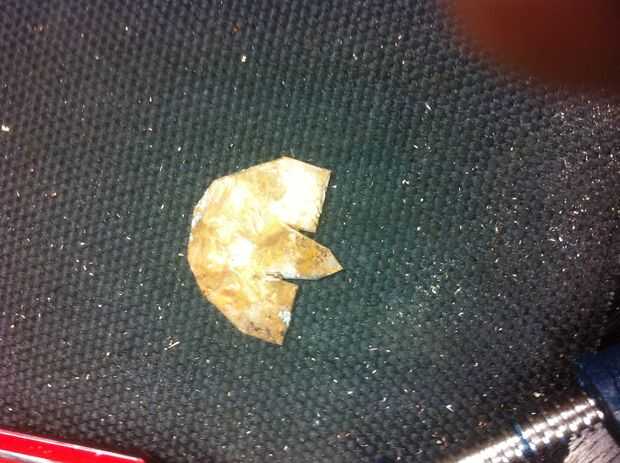

Cuando usted corta la parte inferior la placa hacer Asegúrese de que se corte un poco más largo en el centro de la ficha para que el líquido puede gotear, usted verá lo que quiero decir en mis fotos. Yo utiliza tijeras para cortar aproximadamente mina.

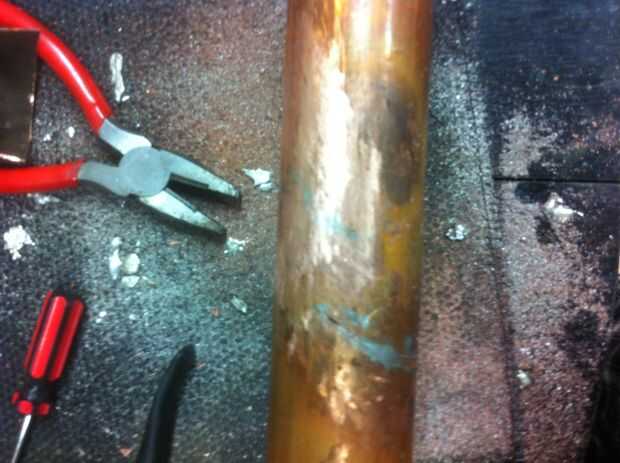

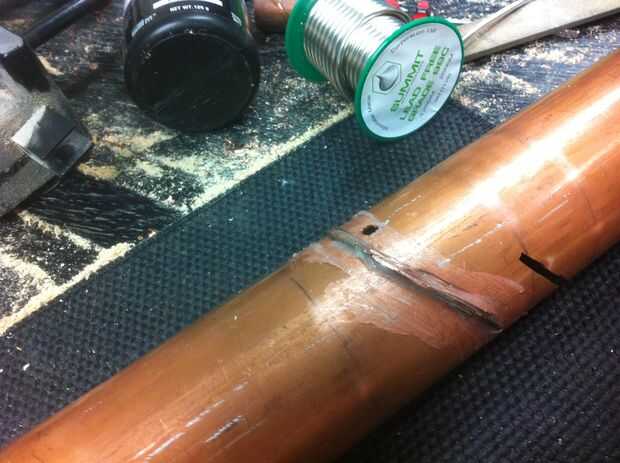

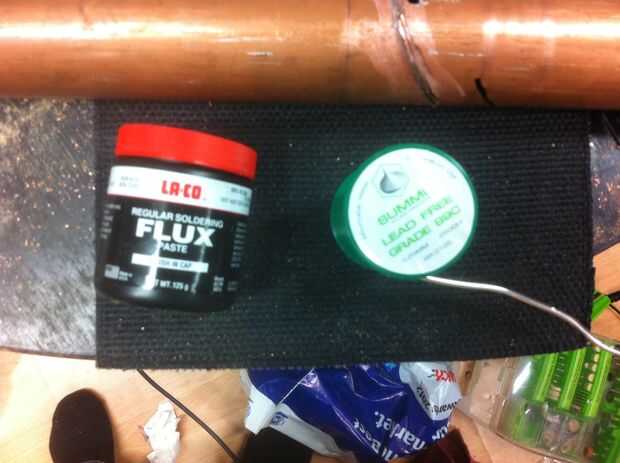

ahora todo lo que tienes que hacer es poner algún flujo y de la soldadura de la placa en lugar de la soldadura sin plomo y un soplete, tienes que disculpar mi soldadura que esta es la primera vez nunca lo he hecho por lo que estaba aprendiendo como fui.

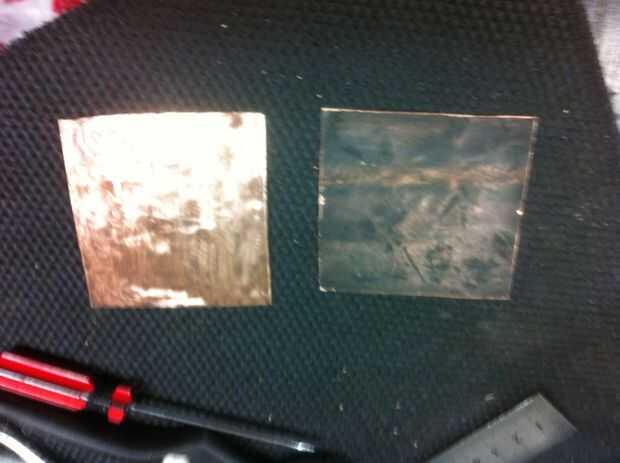

usted quiere asegurarse de que no hay haya fugas en las articulaciones, deben ser herméticos al aire/agua. también paga limpiar las placas antes de colocarlos, mirar las fotos para ver el estado de la tubería que había en el interior.
Limpie las juntas con un archivo y un papel de lija.
