Construcción de un calentador de agua caliente Solar parabólica usando 123D (9 / 10 paso)

Paso 9: Añadir la caldera

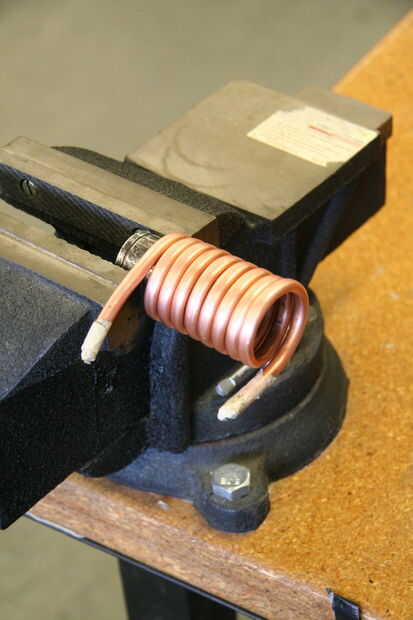

El siguiente paso es añadir la caldera.  Decidí usar una bobina de tubo de cobre para mi caldera, por lo que funcionaría como un grifo de agua caliente bajo demanda. He utilizado 5 pies de tubería de 1/4 de pulgada.  En espiral lo mismo sin ninguna herramienta dobladora de tubos adecuada.  He utilizado sal para llenar el tubo para no aplastar y enrollado alrededor de una serie de objetos más pequeños y más pequeños cilíndricos hasta que llegué al diámetro que quería.  Echale mi instructable sobre doble tubería de cobre.

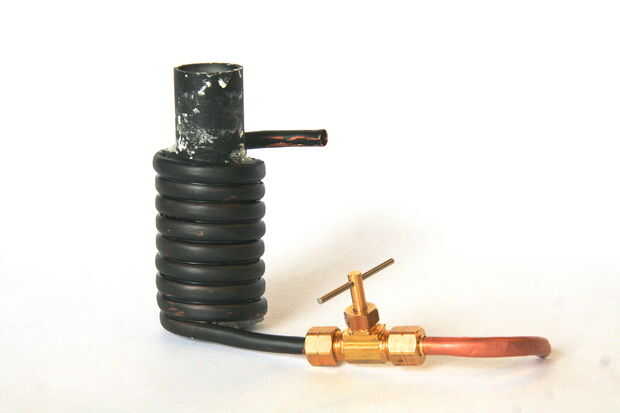

Después de completar la bobina, montara a un trozo de tubo de desecho, pasando por el centro.  La tubería de diámetro es aproximadamente 1/2 una pulgada menor que el diámetro interno de la bobina.  Llené el espacio vacío con compuesto de juntas, que funcionará como aislante por el interior de la bobina. Por último, pinté la bobina con una capa de pintura negra de la estufa.  La pintura que ha diseñado para manejar las altas temperaturas y es muy importante.  Sin ella, la bobina sólo reflejaría la mayor parte de la energía que estamos irradiando en él.

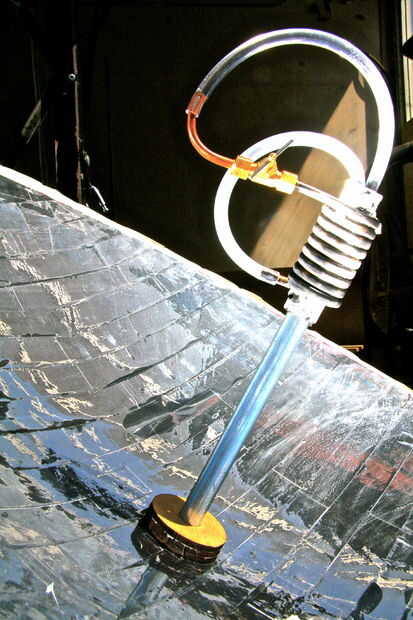

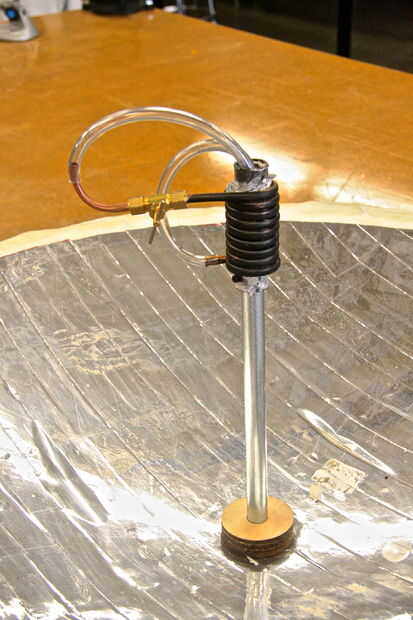

He perforado un todo a través del centro de la parábola y había montado en un trozo de tubo que la caldera utilizando algunos discos de corte por láser de la madera.  Dos mangueras de plástico surgen a través del centro para correr el agua desde la caldera y. Hay una válvula de aguja para regular el flujo de agua.
