Paso 13: Diseño de la electrónica

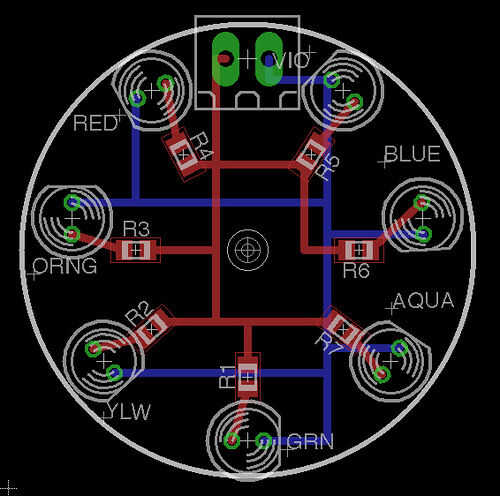

Para ahorrar espacio, decidí trabajar con componentes SMD ICs y diseñar mi propio circuitboards en Cadsoft EAGLE PCB editor de diseño. Este programa puede tomar algún tiempo para acostumbrarse, pero hay una versión gratuita bastante de gran alcance disponible para su descarga. (foto 2)

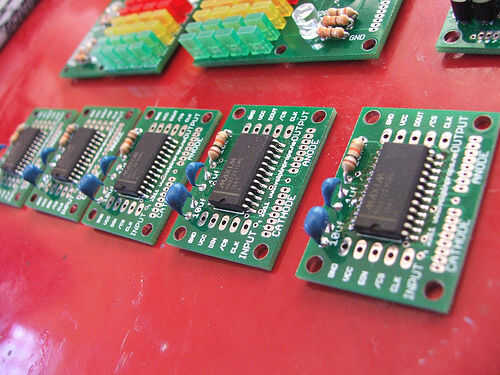

Después de que has diseñado tu circuitboards, exportar los archivos gerber para hacer en tablas. Mis tarjetas fueron impresas en BatchPCB.com. Cada una de las fichas que se muestra aquí un 8 x 8 matriz de LEDs de control, así que si tienes una pantalla de 8 x 40 como el mostrado aquí, asegúrese de pedir 5 juegos de placas y componentes.
Componentes para tus aparatos electrónicos se pueden comprar de Digi-Key. Una vez que todas las tablas, la soldadura de los componentes en su lugar y use un multímetro para verificar todas sus conexiones. (foto 1)
Si usted está familiarizado con SMD que suelda, el siguiente video es muy útil:

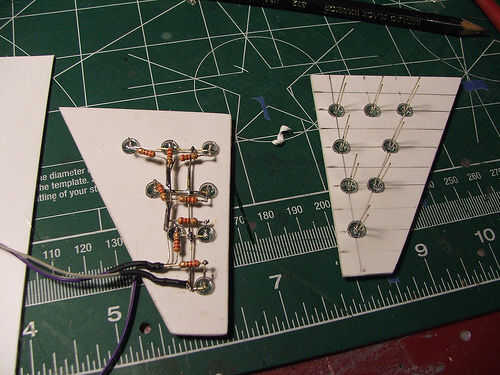

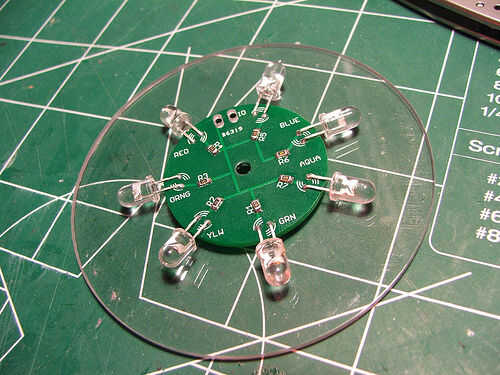

También decidí Añadir iluminación a las zonas de la oreja y las esquinas de la visera de mi casco. Si estás cómodo trazado hacia fuera de una matriz de LED, diseño de una simple placa de E/S como este será un broche de presión! (fotos 3-6)

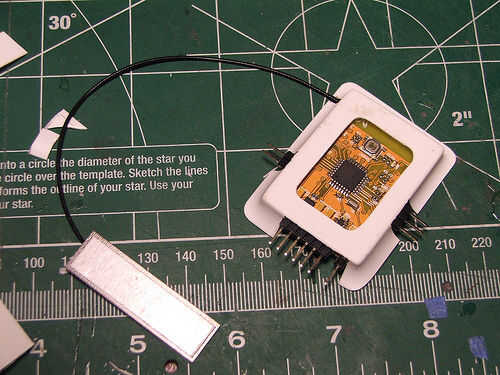

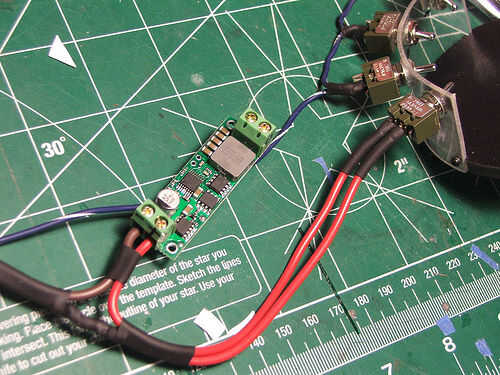

Recuerde que placas Arduino están diseñadas para funcionar de 3,3 o 5V, así que diseño sus tablas en consecuencia. Opté por usar un Arduino Yellowjacket (Foto 8) (ahora descontinuados, consulte sustitución RedBack aquí) como mi controlador y un regulador de voltaje del chip para mantener todo funcionando a la misma tensión. (foto 7)
Materiales necesarios:
- Soldadura de calibre fino núcleo de plata (. 015" diámetro utilizado en este tutorial)
- Pluma flux de soldadura
- Componentes eléctricos adecuados a tus tablas (resistencias, condensadores, etc.. Ver más detalles aquí)
- LED
- Circuitboards
Herramientas necesarias:
- Soldadura de hierro
Recomienda:
- Respirador para soldadura
