Paso 17: Montaje Final

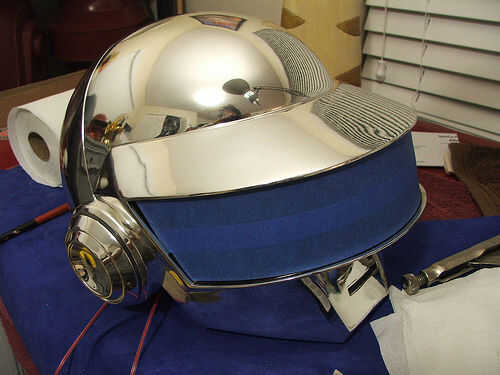

Con resina, aplique una tira delgada alrededor del borde exterior de la visera en el casco para asegurarlo en su lugar. Deje curar por 24 horas, luego retire la cinta en el interior de la visera.

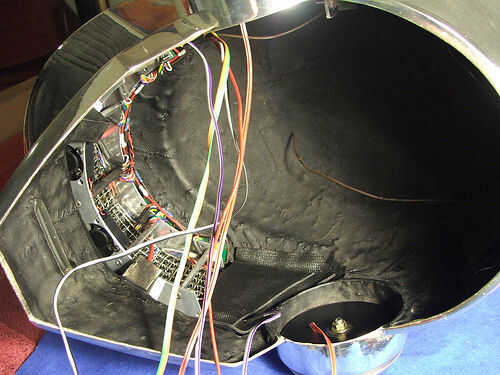

Subvisor las necesidades de matriz de LED a instalar ahora. Cada casco será diferente, pero la mina se sostiene sobre dos bloques de plástico sintra, asegurado en su lugar con 2 tornillos en la base. (foto 3)

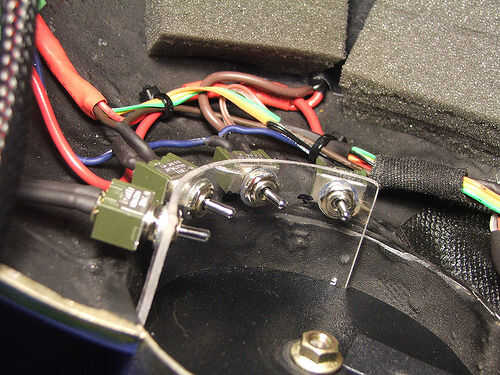

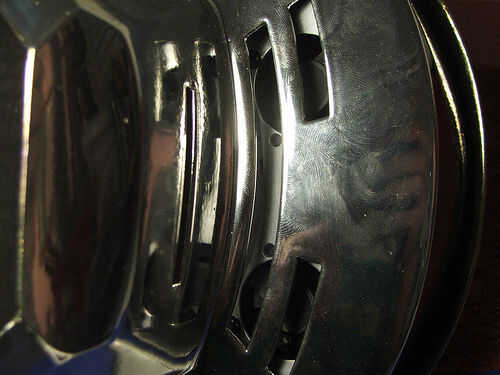

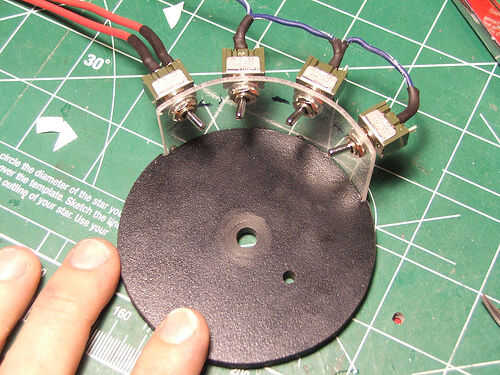

Mi casco que se muestra ha añadido ventilación ventiladores y LEDs en los oídos y las esquinas de la zona de la visera. Para controlar todo esto, un interruptor de la placa de plástico PET y asegurado en el interior de una de las tazas de oído. Su una buena idea tener al menos un interruptor "master" para activar y desactivar todas las características del casco, con el fin de conservar la vida útil de la batería. (foto 5)

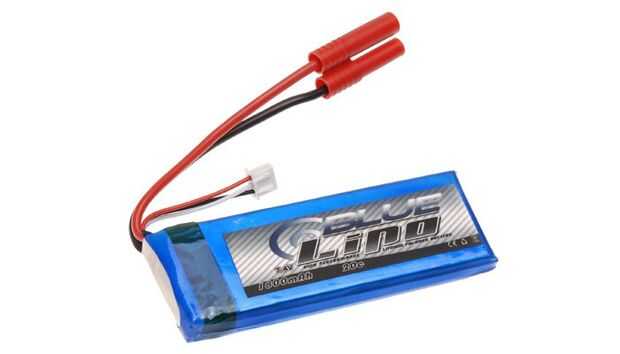

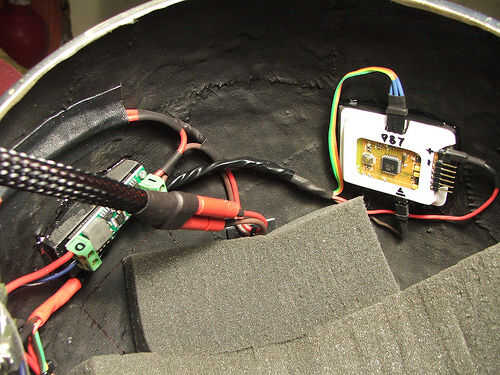

Cada uno de estos interruptores controla un segmento del casco y está conectado al regulador de 5V mencionado anteriormente. Hay una amplia variedad de soluciones de batería, pero una matriz como ésta puede tirar 800mA en sorteo completo, así que necesitarás una batería muy robusta. Recomendar los packs de LiPo, pero asegúrese de leer todas las etiquetas de advertencias primero. Con estas, yo soy capaz de ejecutar mi casco durante unas 5 horas en una carga. (Foto 8)
Una vez que todo está conectado para arriba, sólo tiene que añadir relleno y listo para el rock! Espuma polivinílica de pick y arrancar carbón es un material barato y cómodo para ello. Su una buena idea agregar el relleno con las tiras de velcro adhesivo, por lo que puede ser retirado y limpiado o sustituido más tarde. No quieren sudar la espuma empapada en allí.
En cuanto a la programación, los detalles de codificación de la matriz son un poco complejos para los propósitos de este tutorial, pero puedes leer un poco más acerca de multiplexación y codificación para 7221/7219 chips aquí.
Materiales necesarios:
- Controlador Arduino o micro de elección
- Regulador de voltaje
- Calibre grueso cable (14ga utilizados en este tutorial)
- Interruptores SPST
- Ventiladores de ventilación
- Cerrada de la espuma de la célula
- Velcro
- epoxy de 5 minutos
- Azul cinta de pintor
- Tubería del encogimiento del calor
- Ataduras de cremallera pequeño
Herramientas necesarias:
- Soldadura de hierro
- Flujo de la soldadura
- Cortadores de alambre
- Peladores de alambre
Recomienda:
- Respirador
