Paso 4: Añadir la visera, mentón y oreja hendiduras

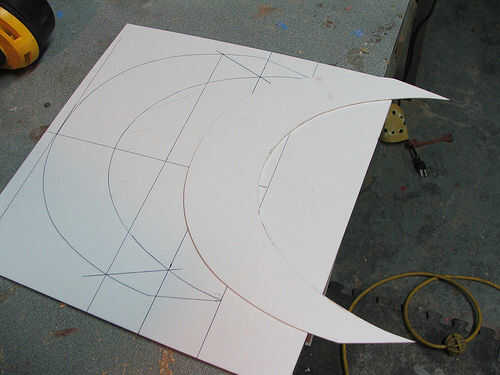

Hace referencia a los planos de la perspectiva aérea, trazar la forma de la visera en. 1" estireno hoja y recortar a la forma. (Nota: la parte inferior de la pantalla tiene la misma forma básica, pero mirando en perspectiva de retrato de la modelo, se puede ver es más corto a lo largo del lado. Asegúrese de que para tener en cuenta esta aquí.) Ayudará en el futuro pasos si usted Escriba una línea de centro en ambos tramos, para que sepas donde la línea de simetría del casco sienta (foto 2)

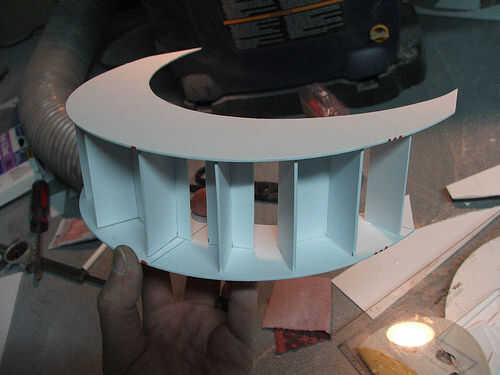

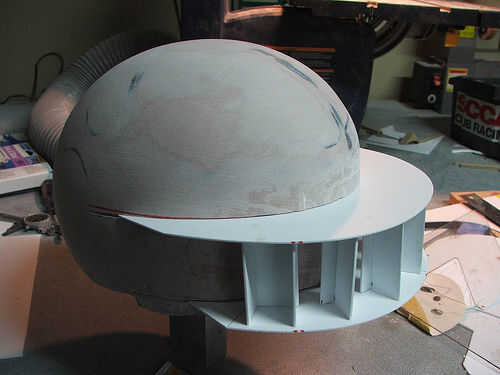

Mediante un conjunto de calibradores del dial, mida la altura del visor sobre el plan de acción. Esta dimensión de una tira larga de estireno de corte y recorte en secciones de 1". Pegamento 1" secciones juntos para formar formas de"T"y utilizar estos para montar las piezas de la visera superior e inferior a uno con el otro. Esto creará la altura del visor adecuado. Asegúrese de colocar éstos. 25" en el borde externo de las formas de la visera, esto será necesario para el paso 6. (pic 3)

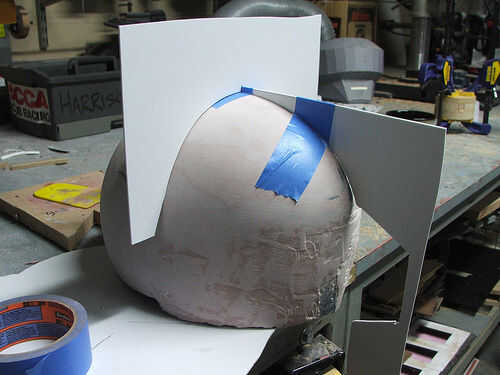

He ajustado mis formas de modelo de cartón pluma y coloca la forma negativa sobre la cúpula de casco para trazar el área donde se cruza con la visera. Una vez que este ha medido hacia fuera, uso una herramienta dremel con un disco abrasivo para marcar dos líneas en forma de cúpula para el montaje de visor de estireno a la ranura en (Tip: con cinta de enmascarar como un guía para esta línea le ayudará a asegurarse de su buen y recto) (fotos 4 y 5)

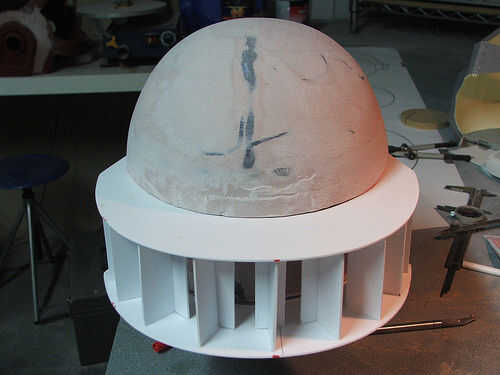

Alinee la describen la línea de centro en la sección de visera para el óvalo MDF "columna vertebral" que recortan hacia fuera en el paso 2 para asegurarse de que todos sus elementos están centrados. (pic 6)

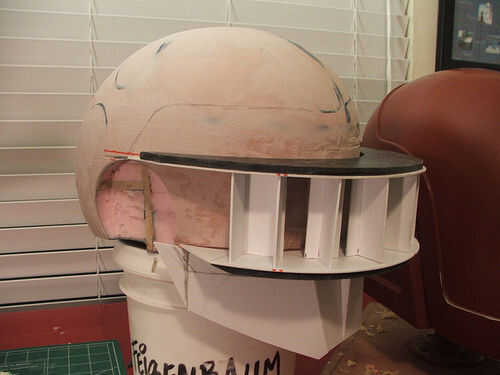

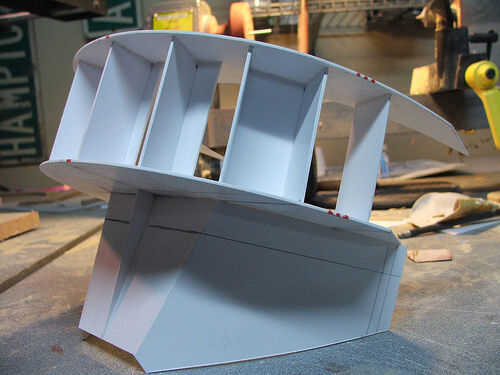

Una vez que la forma de la visera se ha montado en el casco, trazar las formas de la barbilla de los planos en el estireno y el ajuste. Pegar a la visera de estireno inferior, asegurándose de alinear las marcas de centro de la barbilla a las marcas de centro de la visera. Para obtener el ángulo correcto en los lados de la barbilla, mida desde la línea central a las piezas izquierdas y derecha - si las mediciones son iguales, eres simétrica. (pic 7)

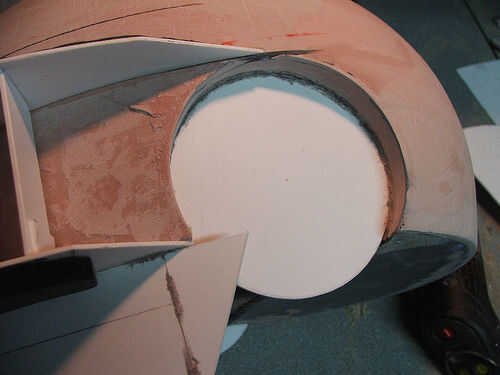

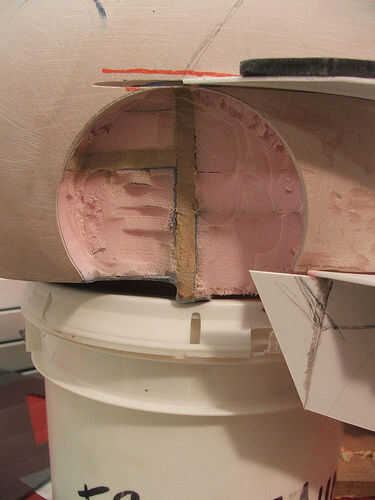

Después se han montado las estructuras de la visera y el mentón a su gusto, sus planos de referencia otra vez y anote la ubicación de las orejas. El punto superior de la abertura del oído está en la esquina de la pantalla superior. Con una herramienta dremel con una broca rotatoria, aproximadamente recortar esta sección hacia fuera primero seguir refinando el hueco con un tambor de lijado. Después de este receso es cortar, hacer una pieza circular de estireno para encajar en el agujero para proporcionar un piso, incluso base. (fotos 8 y 9)
Materiales necesarios:
- . 1" plástico de estireno
- Pegamento
- Cinta de enmascarar
Herramientas necesarias:
- Calibrador del dial
- Dremel
- Tambor de lijar para dremel
- Herramienta de corte rotativa para dremel
- Cuchillo del exacto
Recomienda:
- Respirador y gafas de seguridad
