Construcción de un Drinkbot: el Elixirator (15 / 24 paso)

Paso 15: El sistema

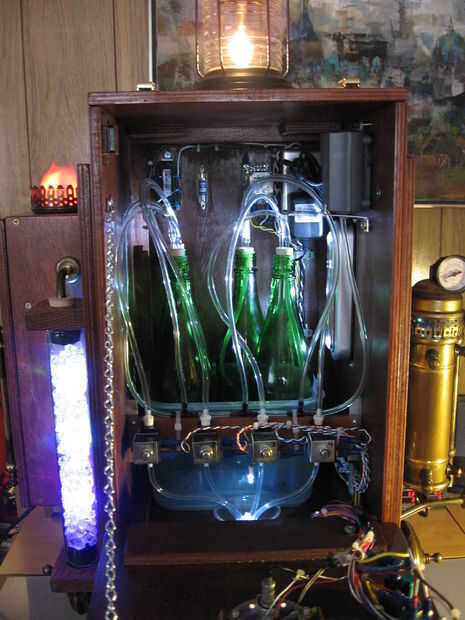

Para la bebida que sirven a parte.  Utilicé cuatro botellas de sidra de manzana para el contenido de los espíritus y mezcladores. #2 tapones con 2 agujeros se utilizan para conectar el aire y líneas fluidas. Cada botella es presurizada a través de un colector conectado a la bomba de aire de acuario.  Nada de lujo, tengo la bomba en Walmart por 6 dólares.  Sólo necesita unos pocos de kilos de presión. Use tubería de grado alimenticio. Usé 1/4 de pulgada Tygon 06408-47 de Cole Parmer. Pude llegar a la venta por 5 dólares 50 pies en una tienda de electrónica excedentes.  Lo que un acuerdo, compré 2 cajas. La manguera se conecta a las válvulas de solenoide con púas plástico 1/8 de pulgada con roscas macho de 1/8-27 NPT.

Montado en el interior son también las válvulas de solenoide.  Estos funcionan con 12 voltios y son normalmente cerrados cuando no se aplica la energía. Después de haber seleccionado una bebida, el operador presiona el botón de inicio.  La bomba de aire comienza y presuriza las botellas. Luego el Picaxe abre una válvula para una cantidad de tiempo liberar el contenido en el vaso.  Cada bebida es una secuencia de operaciones tiempo de las válvulas. Una bebida completa tarda 20 segundos en dispensar. Medí una precisión de alrededor del 3% en la consistencia de cada bebida. Al llenar las botellas, no llene la parte superior. Relleno a sobre fueron el comienzo de la curva. Esto mantiene constante la superficie. Flujo es una función de área superficial y presión.

Recibí las válvulas de solenoide de McMaster y Carr. Parte número 7877K 313.
