Construcción de un escudo de ISP para Arduino (2 / 6 paso)

Paso 2: Pegar en las tomas!

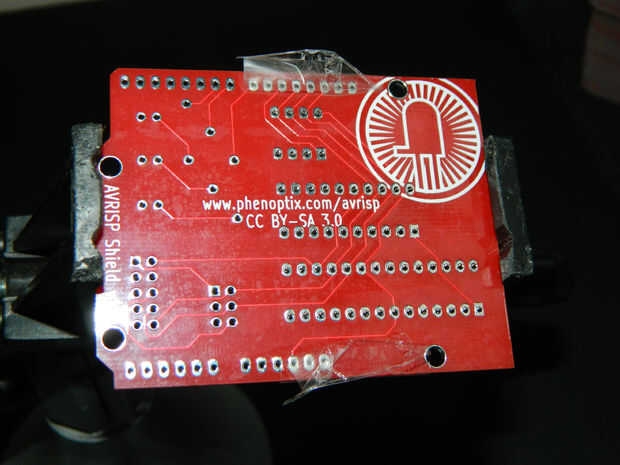

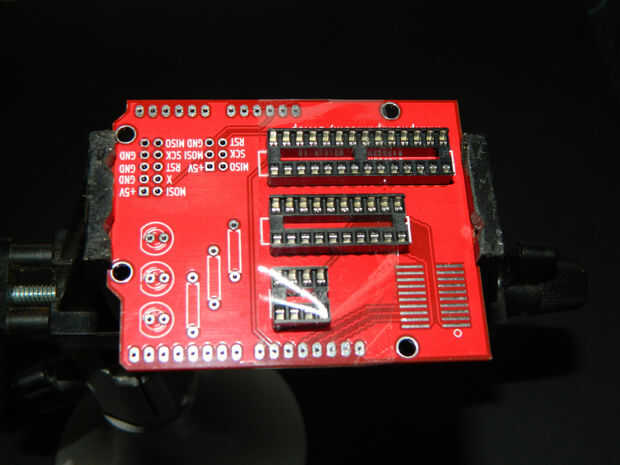

Poner las tomas en el tablero de la parte superior, prestando atención a las muescas de los sockets y las marcas en el PCB. Ahora normalmente carga mi punta de cautín con un gran pegote de soldadura y mantenga el extremo opuesto de la toma y punto una esquina en. Pero es más sensible a las tres tomas en lugar de cinta luego voltear el tablero y soldar todo el lote a la vez.

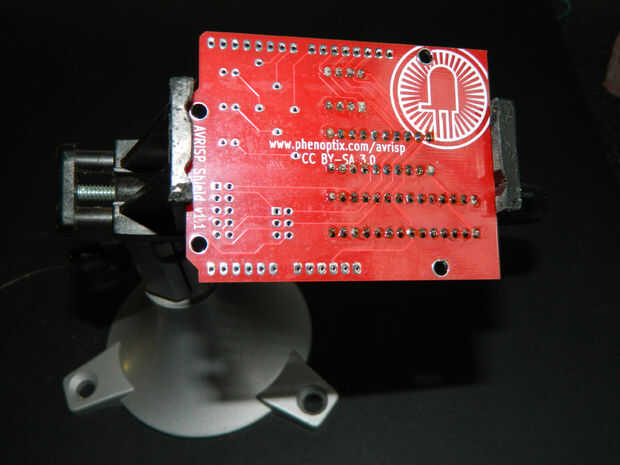

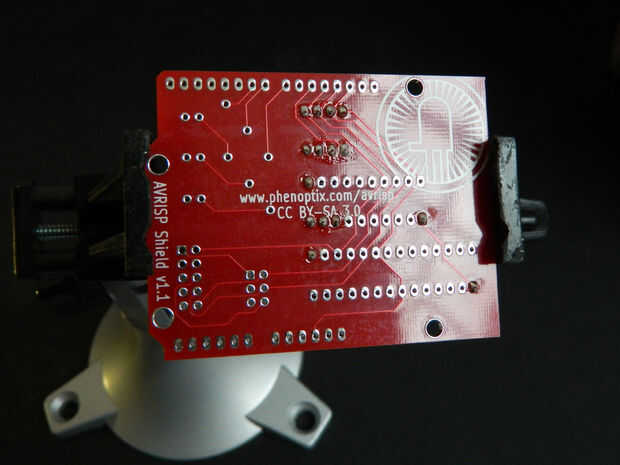

Esto realmente es la más aburrida de soldadura, piense en ello como práctica. Recuerda la almohadilla de calor y pin y agregar la soldadura a la Unión de los dos. Usted querrá que se vea como un cono poco exuberante. Consejo Pro es soldadura de uso fina (0,5 mm) con plomo. Comencé esta usando algunos soldadura libre de plomo grueso y probablemente puede detectar las juntas donde lo usé, son mates y más lleno!
