Así paso al siguiente nivel de prototipos de circuitos con un escudo personalizado como este para la plataforma de hélice de gángster Gadget.

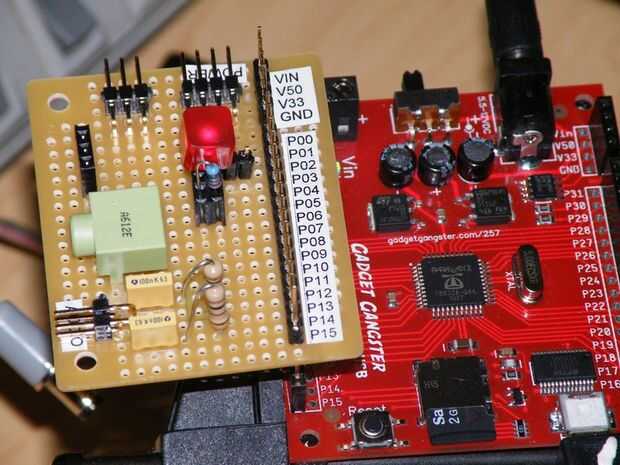

La imagen de abajo es una tarjeta de prototipos de propósito general - llamada un "escudo" en términos modernos.
Se utiliza para conectar a un circuito personalizado que puede ser enchufado en el ordenador.
Por lo que podemos probar algo sin hackear el anfitrión sí mismo.
Este escudo ofrece:
Salida de audio estéreo
Un gran gran LED parpadeando
Un conector del interruptor de
y cuatro conectores de alimentación de efternal.
A la derecha de la pantalla el procesador pernos y pernos de alimentación están marcados con un palo.
Hace mucho más fácil conectar con el conector adecuado.
Este escudo se conecta en el conector de bajo orden de la Junta de la plataforma de hélices GG. (la tarjeta roja)
Materiales necesarios:
cada "Perf Board" placa con orificios de circuito en 1. centros de 1" y una soldadura del cojín por el agujero lo suficientemente grande para el circuito que se desea construir.
2 cada alambre Envuelva 20 pernos de cabecera - hombre -
Soldador con una punta fina
Pequeño diámetro de la soldadura.
Un circuito para construir (agregare que en un tiempo)
software para manejar el circuito agregó!
En primer lugar, permite construir el escudo desnudo...
