Paso 8: Construcción de la superestructura: hacer el eje Centershaft 1
Vas a necesitar un eje centershaft, con 'cestas' para sostener los marcos de miel. Este eje se alineará en el centro de su extractor, centro de muerto de su 'funda' (que coge la miel) y se montará en sus bloques de rodamientos en el soporte superior y puntos de conexión de apoyo inferior.
En mi construcción, hice este paso demasiado complicado. Te detallo mi proceso llevó a cabo aquí de todos modos... pero usted puede ahorrarse este lío entero (de adaptación de tubo para receptores de cojinete), si utilizas simplemente tubo redondo para su árbol entero. Por ejemplo, si se utiliza rodamientos de diámetro interno (ID) de 3/4", luego simplemente elegir un pedazo de pesado paredes 3/4" tubos de diámetro exterior (OD) de acero inoxidable como el material del eje, y no tienes que hacer especial cualquier fin de piezas, etc. para adaptarse a los cojinetes... el tubo se deslizará justo en sus cojinetes del árbol, con ningún torno / otros equipos pesados involucrados.
En mi caso, sin embargo, utilicé tubería cuadrada por la parte central del árbol de la... y por lo tanto, tuve que fabricar extremos de eje que adaptó el eje cuadrado para montar en los receptores de cojinete redondo (obviamente).
Así... para realizar esta tarea (excesivamente complicada e innecesaria):
Seleccioné el mismo 1" pared luz tubo que he usado en otras partes de la construcción. Deberá tener una longitud de eje por lo menos lo suficiente para acomodar el hecho de que sus marcos de la colmena de panal son 19" de ancho. Calculé mi longitud de eje de centro como 19" más unos 4" en cada extremo para recibir los adaptadores de eje de rodamiento, haciendo mi longitud de eje de centro 27" al principio (aunque, había cortado abajo más adelante durante el montaje de la prueba). Puesto que ya han construido y equipado de prueba sus estructuras de soporte superior e inferior, se puede medir la distancia entre su rodamiento para tener una idea de la longitud de su eje.
Cortarse un pedazo de centro del eje a la longitud, utilizando la anterior medida que tomó.
Para adaptar el tubo a los cojinetes redondos, usted tendrá que fabricar un adaptador.

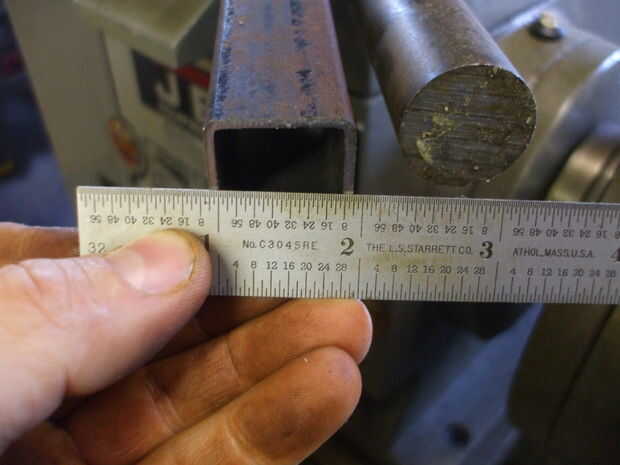

Para este adaptador, wyu puede elegir una pieza de redondo stock acero (una barra redonda de acero) de tamaño de 1". Se puede ver en la foto que obviamente se trata de la misma medida de diámetro de la tubería cuadrada de 1".

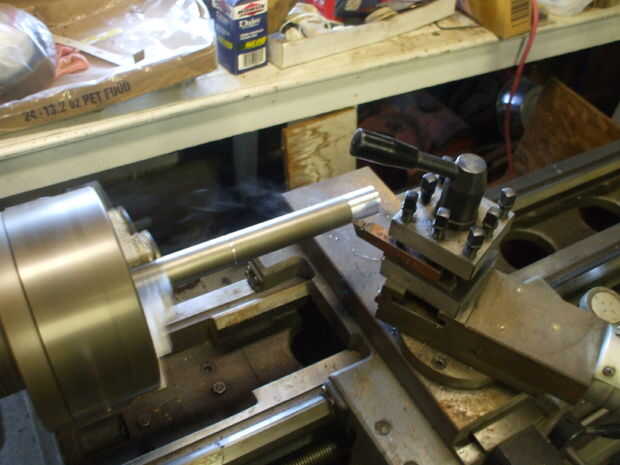

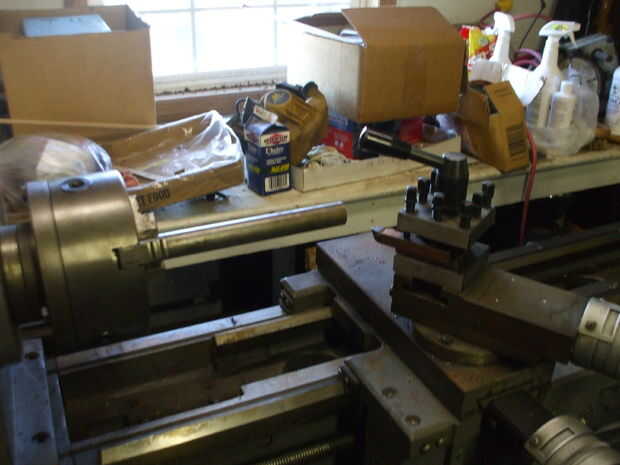

A su vez él abajo hasta que se de solo lo suficientemente pequeño como para deslizarse dentro de su 1" tubería cuadrada (esto puede variar, basado en su 1" espesor de la pared de la tubería) y Monte que su 1" completan el stock en el torno. Tratar de conseguir un ajuste apretado, para salvar a cualquier alineación. Llevará a un ajuste desordenado en un eje oscilante. Desea que se deslice perfectamente en el tubo cuadrado, con NO jugar en absoluto.
Tienes que tener por lo menos 1.5" de largo de este eje dentro de la tubería cuadrada para la fuerza.

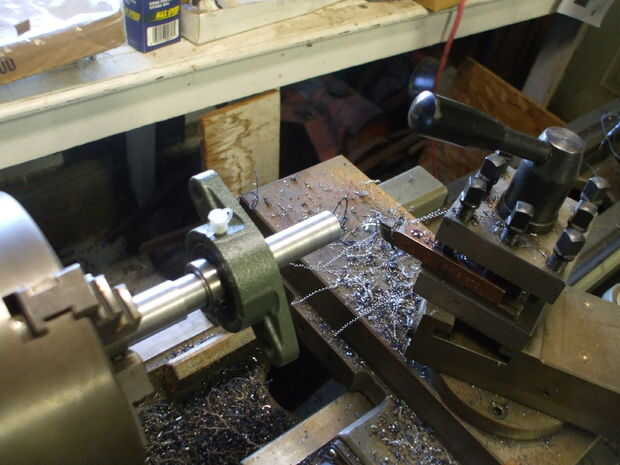

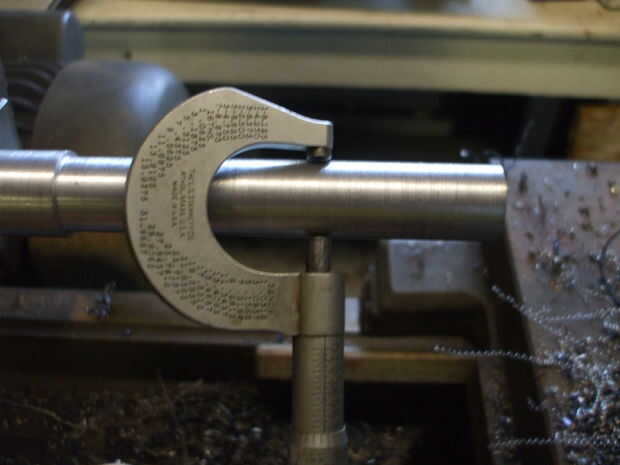

Ahora, dejando a ti mismo 1.5" de recién dado vuelta alrededor de stock, baje el resto de la pieza hasta el diámetro interno tamaño (ID) de sus rodamientos. En mi caso, se trataba de 3/4". Una vez más, que desea fotografiar para un ajuste perfecto... como desordenado ajuste dará lugar a la vibración de su eje.

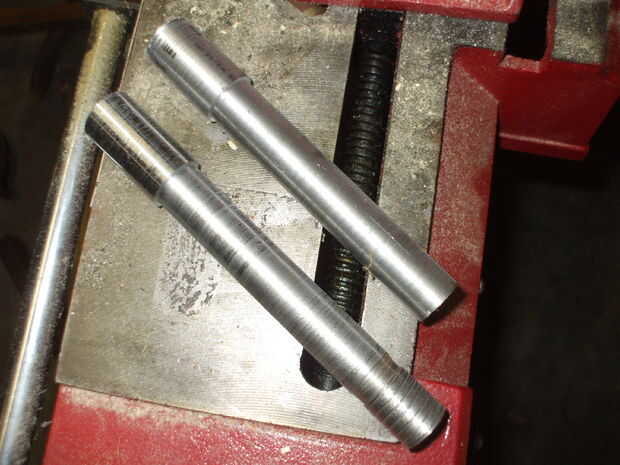

Ahora debe tener una longitud de Plaza tubería que comprende el centro del eje y dos piezas de acero sólido, que caben perfectamente en el extremo de ese tubo y también en las mangas de cojinete (ver fotos para detalles).

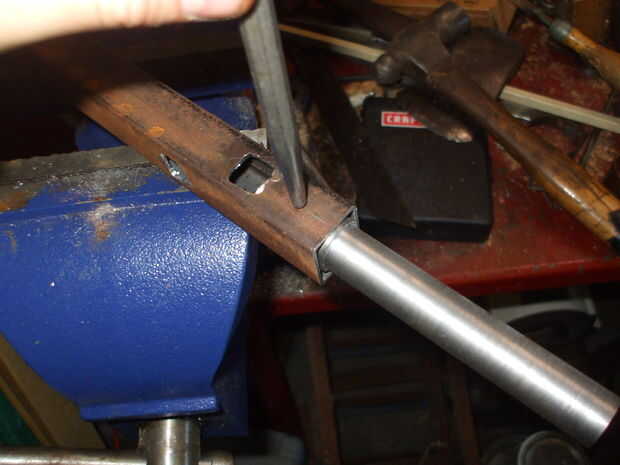

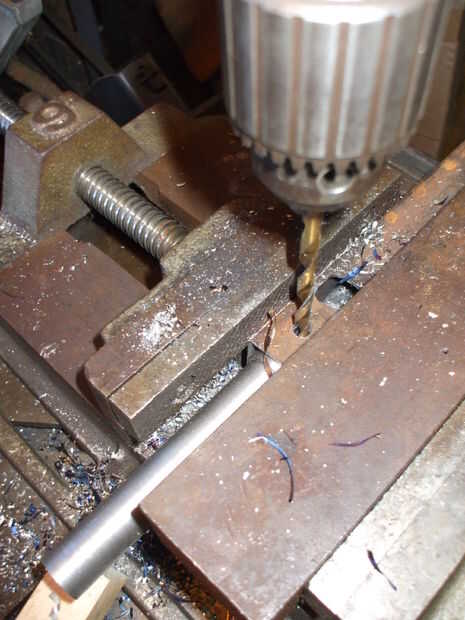

Ahora que tiene dos extremos de eje terminadas, insertarlos en tu pieza de tubo del eje han cortado a la longitud, y punzón una marca a perforar el tubo y eje (ver foto). Esto permite pasar un perno a través del extremo del eje y el tubo de eje cuadrado y todavía le permiten desmontar la unidad de eje, si es necesario.
