Paso 11: Instalar el estirador doble
Conjunto de estirador doble del paso 9.
M4x dos?? pernos (longitud para caber su carro X)
Dos tornillos M4x12
Seis tuercas M4
El estirador doble de montaje requiere cierta ingenuidad de tu parte ya que no hay estándar del diseño para un carro X llevar este estirador. Dicho esto, sólo debe tomar pequeños cambios para modificar cualquier carro X dado. Una Dremel podía hacerlo, o una pequeña revisión a un diseño ya existente de carro en Thingiverse. Si crea un diseño de carro modificado a sí mismo, considere publicar en Thingiverse.

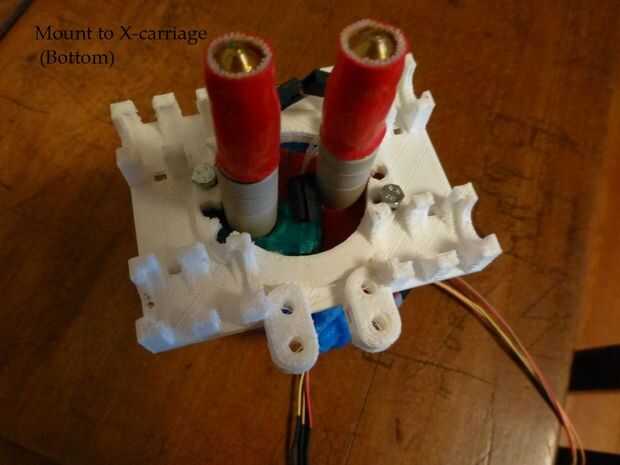

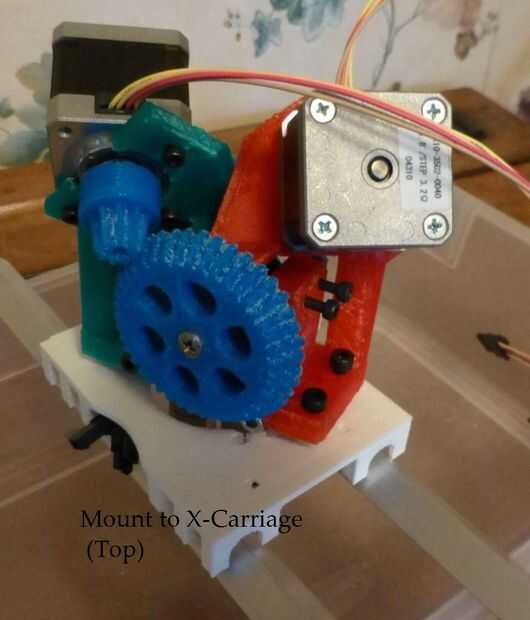

De Prusa X transporte estándar, el estirador doble espacio entre orificios de montaje está diseñado para encajar con el sólo ajuste leve y necesita sólo una pequeña cantidad de molienda para hacer las boquillas de ajuste. Tenga en cuenta que la extrusora doble se encuentra en un ángulo en el carro para que las boquillas estén casi paralelas al eje X. Consulte cuadro titulado "Monte para X carro (abajo)" y al cuadro titulado "Monte para X carro (arriba)".

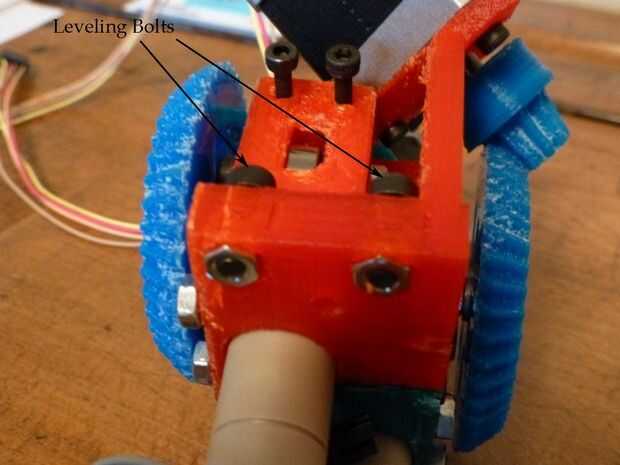

Los pernos pueden insertarse en las tuercas en los bolsillos en los extremos de la base a nivel de las boquillas. Las puntas de la boquilla deben estar muy cerca de nivel (es decir, la misma altura de la cama) evitar arrastrar la punta baja en una parte que se imprime. Refiera al cuadro titulado "pernos de nivelación".
Asegúrese de poner un ventilador en tu carro X que soplan constantemente en los extremos superiores de las boquillas. De lo contrario, el carro de X se puede derretir. Este ventilador no aparece en mis fotos, pero debe agregarse para la impresión. El ventilador también es importante para correcto funcionamiento de la boquilla de Ubi y la boquilla de J.
