Construcción de un extrusor de doble para impresión 3D (12 / 14 paso)

Paso 12: Conexión del Hardware a Printrboard

Conectarse el segundo extrusor inyector y segundo sensor de temperatura de la Printrboard es muy fácil. Simplemente use las conexiones para el calentador de cama y sensor de temperatura de la cama. Cambios de firmware necesarias se detallan en la siguiente sección. Si desea usar una cama caliente y una extrusora de doble, entonces necesitará duplicar las interfaces en el Printrboard. Sólo tienes que seguir los esquemas Printrboard.

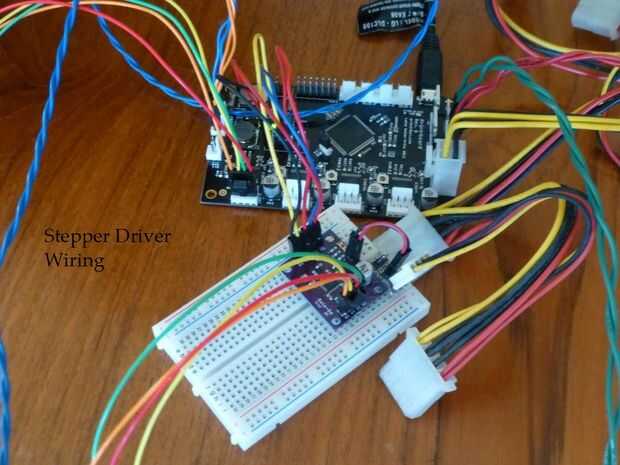

El segundo motor de la extrusora de conducción es un poco más, pero todavía no es difícil. El Printrboard (y más cualquier otra impresora tablero de regulador con controladores de motor de a bordo) tienen sólo cuatro controladores de motor paso a paso. Un quinto es necesario para el estirador segundo y puede agregarse fácilmente. Es un conductor del motor de mi propio diseño, pero uno de chip o diversión de la chispa debe funcionar bien. Cuadro titulado "paso a paso el Motor los cables" demuestra mi setup.

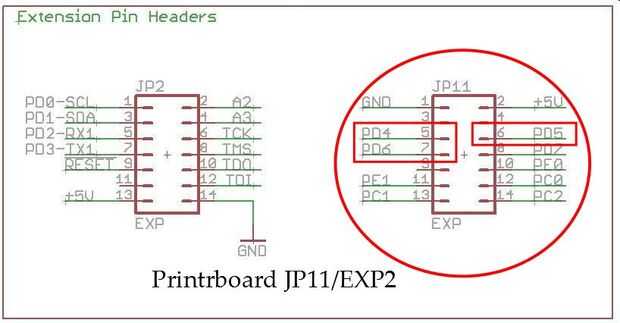

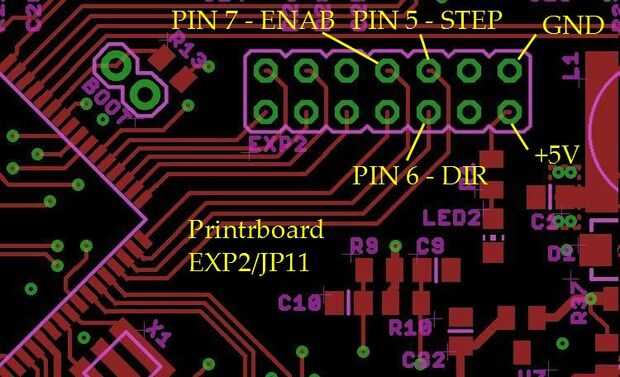

El Printrboard tiene pernos adicionales disponibles en las cabeceras de extensión que se pueden utilizar para controlar el nuevo controlador. Pines del puerto D en el procesador de ATMEGA90USB1286 están disponibles y se utilizará. Específicamente, puerto D, Pin 4 se conecta al paso; Puerto D, Pin 5 se conecta a la dirección; y puerto D, Pin 6 se conecta para activar. Estos son accesibles en JP11 pines 5, 6 y 7 respectivamente. JP11 se muestra en el esquema, pero se etiqueta EXP2 en el Printrboard. Consulte cuadro titulado "Printrboard JP11/EXP2" y el cuadro titulado "Printrboard EXP2/JP11".
