Paso 2: Construir y unirse a los cuerpos de extrusión
Ver imagen titulada "partes a Únete estirador de cuerpos".
Dos cuerpos de extrusión.
Dos 624 rodamientos.
Cuatro tuercas M3.
Cuatro pernos M4x35mm.
Cuatro tuercas M4 (Kep nuts son pero causan interferencias con los engranajes grandes. Utilice tuercas estándar.)
Dos boquillas de Ubis. (Otros podrían trabajar, pero no han sido probados).
Prensa un 624 cojinete en la cavidad del cojinete "cerrado". El bolsillo "cerrado" es el uno en el que el cojinete está completamente rodeado de plástico (ver imagen). Limpiar el orificio con un Xacto o Dremel hasta los asientos del cojinete completamente, pero firmemente. Las fotos todas muestran estos cojinetes en su lugar.

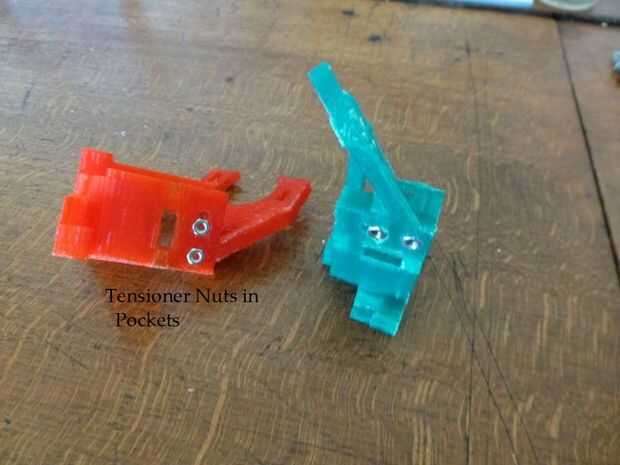

Presione las tuercas M3 en cada bolsillo de tuerca de perno tensor. Asegúrese de que el asiento correctamente y firmemente para que no tenga que mantener a jugar con ellos durante el montaje. Ver la imagen titulada "tuercas tensor en los bolsillos".

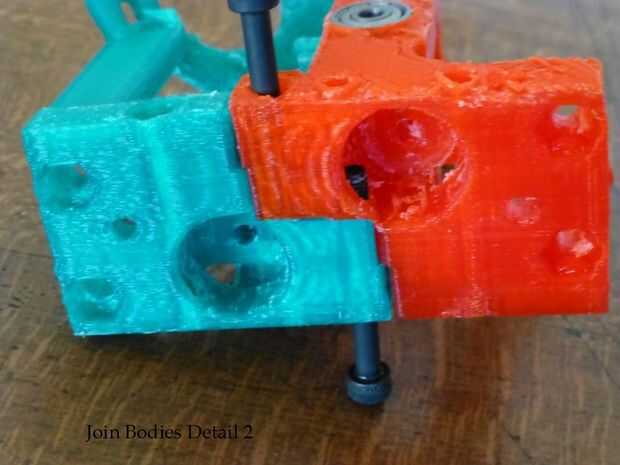

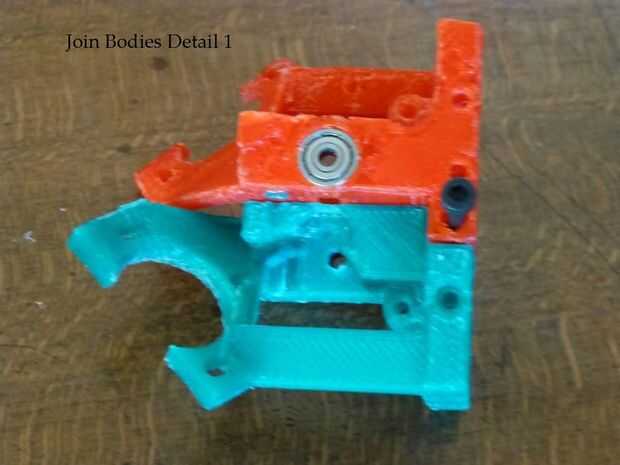

Poner los cuerpos de extrusión espalda con espalda y seguro con tornillos en parte a través de los orificios internos en las bases. Asegúrese de que los organismos encajan correctamente. Refiera a los cuadros titulados "Únete cuerpos detalle 1" y "Únete cuerpos detalle 2".

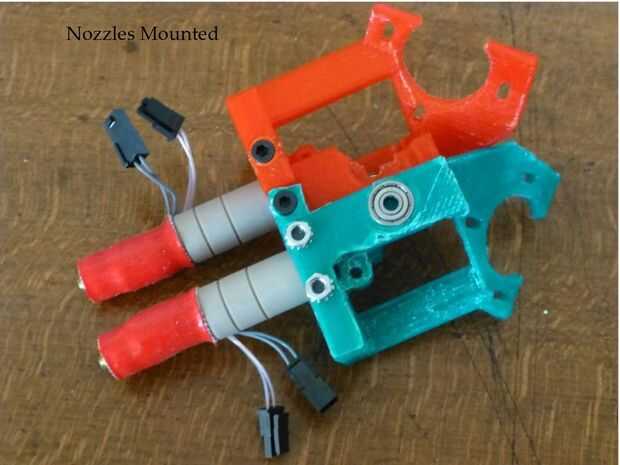

Detrás de uno de los pernos por lo que puede caber una boquilla en una base. Funcionar el perno detrás en la base para sostener la boquilla. Ponga el perno externo para eso cuerpo de extrusora en asegurar la boquilla. Repita con la otra boquilla. Asegúrese de que los inyectores queden bien y sobresalen de los órganos de casi la misma distancia. Consulte el cuadro titulado "inyectores montados". Otra vez, Kep nuts se muestran, pero utilizan tuercas M4 estándar en su lugar.
Nota: Puede quiero hacer un montaje de prueba de su doble extrusora sin necesidad de instalar los inyectores, luego retire los engranajes y quite los dos tornillos de un lado a la vez para permitir las boquillas para instalarse. Esto puede hacerse sin los órganos de separación si tiene cuidado. Mientras que esto puede parecer una pérdida de tiempo, permite probar montar todas las piezas y para familiarizarse con cómo las piezas encajan juntos y cómo los estiradores del trabajan-tiempo muy bien invertido. No entiendes este estirador (o cualquier otro) hasta que hayas tomado aparte y reconstruyó al menos 10 veces. Todavía estoy aprendiendo sobre éste.
