Paso 5: Preparar los engranajes impulsores de filamento
Dos engranajes de accionamiento de filamento de Makerbot MK7.
Tubo de latón de una sola pieza 4mmID x 5mmOD.
Dos tornillos de fijación M3x5mm.
El engranaje impulsor del filamento MK7 es perfecto para el estirador doble excepto por un problema de la ID es 5 m m y el semieje OD es de 4 mm. Para solucionar este problema, hacer un adaptador usando el tubo de latón.

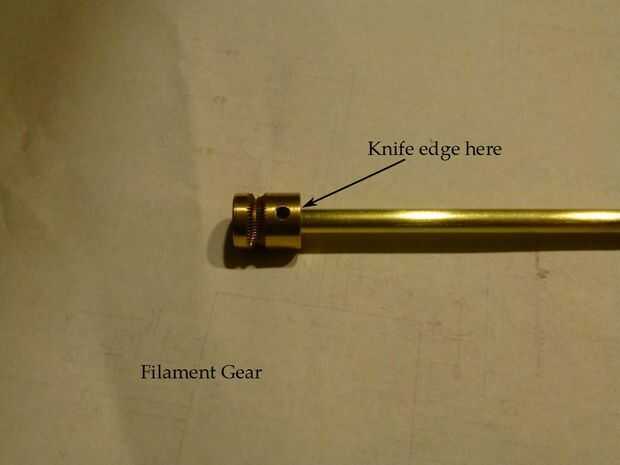

Inserte un 5mm OD x tubo de latón de 4mm ID en el agujero del engranaje. Será muy apretado. Arena levemente para hacer si cabe si es necesario. Usted debe poder empujar todo el camino en el engranaje, pero debe ser ajustado. Me parece más preciso para insertar el tubo en el engranaje, luego cortarlo. Corte a longitud utilizando un cuchillo Xacto con una hoja afilada y recta. Colocar el engranaje con el tubo en el mismo sobre una superficie plana, mantenga la hoja formando un ligero ángulo para que el borde es justo contra el equipo, presione firmemente hacia abajo y el engranaje del rodillo hacia adelante y hacia atrás hasta que el disco corte a través del tubo. Una buena técnica es trazos de 10 a 20 hacia adelante y hacia atrás, levante el cuchillo, giran el engranaje y vuelta ¼ del tubo, luego hasta que corte a través del tubo. Presentar el borde liso. Consulte el cuadro "filamento Gear". (Se muestra un engranaje de Arcol.)
Utilizar una 3/32 broca en el agujero del tornillo de ajuste para hacer un agujero a través del tubo. Luego el hilo con un grifo de 3mm. Lo hago después de que el tubo es cortado. Utilice un tornillo M3x5mm.
