Paso 7: Instalar cojinetes y engranajes de grandes engranajes impulsores de filamento
Ver imagen titulada "Grandes piezas del engranaje".
Una Asamblea de estirador doble del paso 3
Dos conjuntos de engranaje grande y el eje del paso 5.
Dos 624 rodamientos de bolas.
Dos tuercas Nylock M4.
Unidad de filamento de dos engranajes de paso 4 (no mostrado).
Dos M3x5mm tornillos de fijación (no mostrados).
(No se utilizan las dos arandelas M4 mostradas).
Introduzca un rodamiento de bolas en el bolsillo en el extremo "abierto" de cada cuerpo de extrusión.

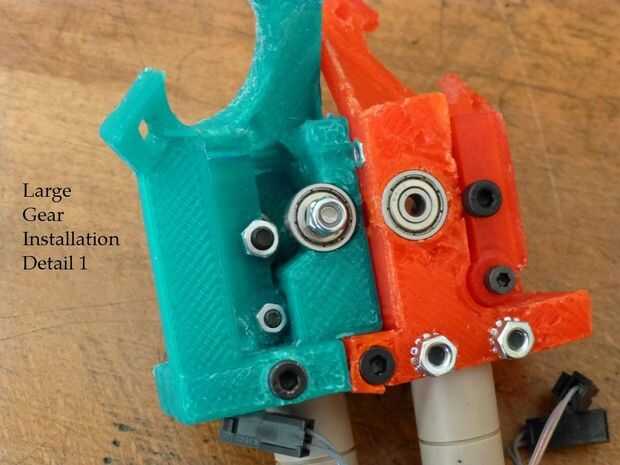

Deslice un eje mediante el cojinete en el extremo "cerrado" del cuerpo de una extrusora, el engranaje impulsor del filamento y el otro rodamiento. Poner el Nylock a mantener todo en su lugar. Ver imagen titulada "gran detalle de instalación de equipo 1".

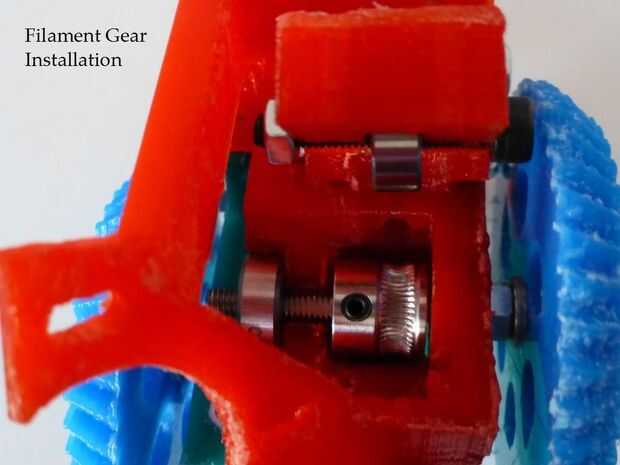

Centro de la unidad de filamento de engranajes en el orificio del filamento, línea el conjunto de cagarla con el plano baja sobre el eje y apriete el tornillo de ajuste. Utilice una gota de Loctite en el tornillo de ajuste para mayor seguridad. Ver imagen titulada "instalación de equipo de filamento".

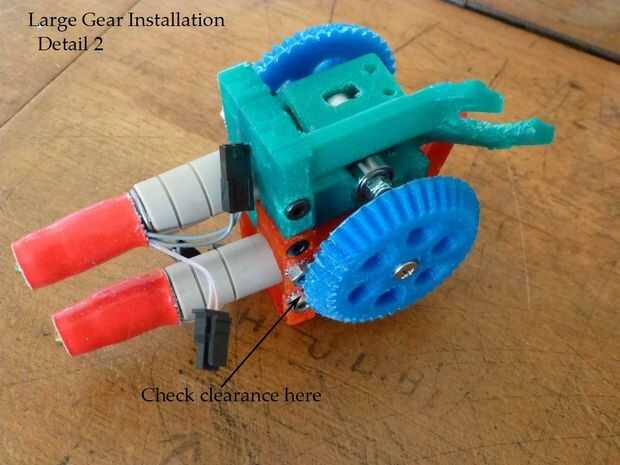

No te preocupes si el cojinete en el lado "abierto" parece suelto, se te todos a cabo en lugar por el tensor cuando se aprieta. Compruebe la separación del engranaje grande para el cuerpo de la extrusora. Asegúrese de que los extremos del perno no rocen el engranaje que gira. Si es así, solucionarlo ahora. No hay mejor más adelante. Ver imagen titulada "gran detalle de instalación de equipo 2".
