Construcción de un filtro de Matten hamburguesa (HMF) para un acuario (1 / 4 paso)

Paso 1: cálculos

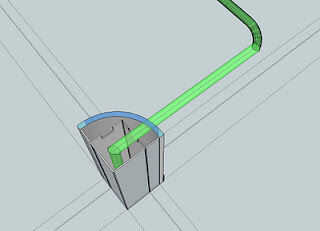

Como puede verse en el plan, hay una segunda cámara detrás de la estera del filtro que contiene anillos de cerámica que se encuentran normalmente en los filtros del frasco. La tercera sala, la más del diseño del círculo cuarto, contiene la bomba y puede contener otros equipos o materiales adicionales. Como se puede ver he modelado desbordamientos a la cámara final.

Era mi intención específica para construir el filtro en un formato 'cerrado', es decir, las cámaras están cerradas y el filtro puede ser colocado en la esquina del tanque sin necesidad de pegar nada. La presión del agua y el peso del suelo, en combinación con la placa base ampliada, tenga el filtro en su lugar.

También incluí una curva barrera para el suelo que se puso para arriba contra. Este no toque el filtro, por lo que puedo cambiar la placa sin tener que mover el suelo.

Usando la información en janrigter.nl, es fácil de calcular si el filtro que estaba a punto de construir obedecería las leyes de la construcción de un buen HMF:

un radio de 10cm y una altura de 30cm (la altura del tanque), proporcionaría una superficie filtrante de w x de h = 30 w x = 30 x (contorno de 1/4 x) = 30 x (1/4 x Pi x radio) = 150 x Pi ~ 471 cm2
la capacidad de la bomba de la bomba que ordenó era 250 l/h. Que trae el caudal (250 x 60 x 1000) / 471 = 8,87 cm/min. Esto está bien sobre lo que debe ser, otra vez he utilizado la fórmula de janrigter.nl
De hecho: utilicé la otra fórmula para Q a la capacidad mínima y máxima de la bomba que me conduciría al mínimo y máximo caudal descrito. Me llevó a una capacidad de la bomba varía entre 140 y 340 l/hora. Colocó en el centro.
