Construcción de un insectbot: D (6 / 7 paso)

Paso 6: Paso 6: solo los cables...

Último paso! : D

Lo único por hacer, en una perspectiva de hardware, es conectar todos los cables.

1) Conecte la fuente de alimentación. Los cables de la batería irá en la parte superior derecha de la placa base. Asegúrese de que usted conecte el cable rojo a la '+' en el tablero y el cable negro con el '-'.

2) Conecte el sensor infrarrojo (los ojos). Los cables de este sensor pertenecen en lugar de 'A1' en el tablero. Asegúrese de que usted conecte el cable negro con el '-', el cable rojo a la '+' y el cable naranja a s '.

3) Conecte los dos servos. Los cables del servo delantero pertenecen a 'D9' y los cables del servo posterior pertenecen a 'D10' en el tablero.

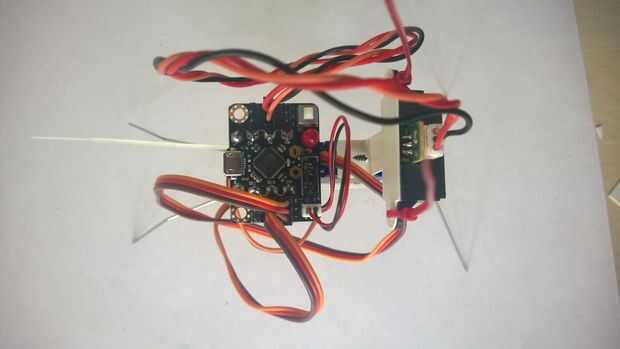

Simplemente Compruebe si los cables están conectados en el lugar correcto, revisando la imagen :)
