Paso 4: Novedades
Lo único que tengo que informar hasta ahora es que he tomado prestada una lata de pintura de acero 1L de mi lugar de trabajo (les damos a todos modos) y utilizado como blindaje contra las interferencias electromagnéticas. Apenas tuve que hacer nada más que empujar el detector/fuente de interior y usar la lata como la tierra del osciloscopio externo.
Los resultados fueron inmediata y drástica. La interferencia de 60Hz, así como la interferencia de ~ 200Khz (misterioso) siempre recoger al parecer es totalmente eliminada por esta modificación trivial. Hay picos de tensión bien visible y exactamente como deberían.
Me resulta difícil creer que esto realmente funciona, pero parece que la fortuna me favoreció hoy. Mi siguiente paso es recopilar muchos datos y estadísticas que voy a publicar como un instructable por separado. Por último, voy a este trabajo con los componentes que son más fácilmente obtenibles.

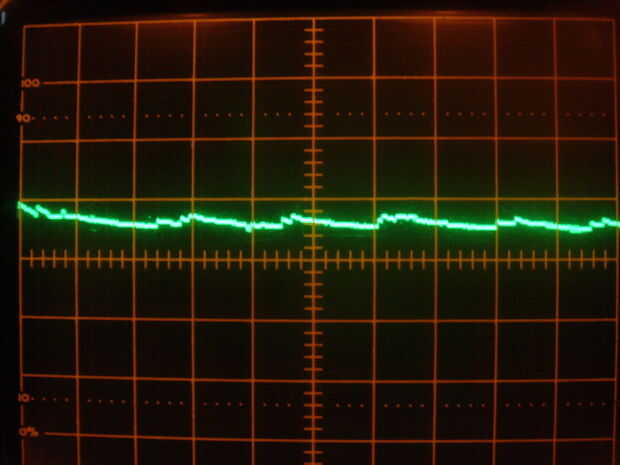

Nuestra primera imagen aquí es la fuente de entropía el fotodiodo modificada a una tasa de muestreo de "medio", en el nuevo CEM blindaje. Las oscilaciones extremadamente rápidas en dos partes son artefactos de mi osciloscopio peculiar. Los picos de tensión seguidos por la aparente logarítmico decae son nuestros incidentes de quantum.

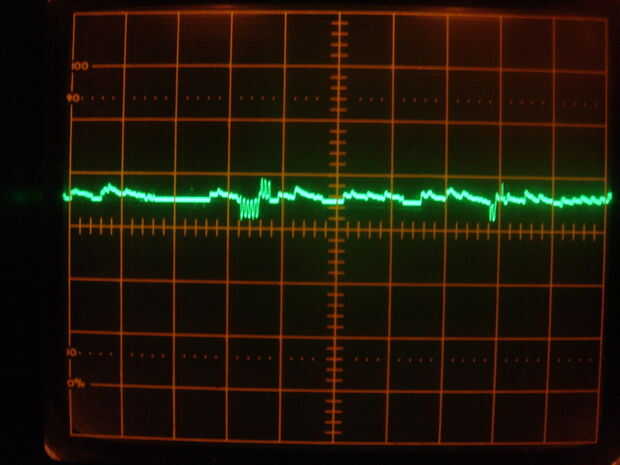

La segunda foto es similar, pero a una velocidad de muestreo superior mostrando los incidentes individuales con una mejor resolución. Allí suceden ser 4 en una fila en estrecha proximidad... esto no fue comúnmente observado, pero hecho para una foto Linda.

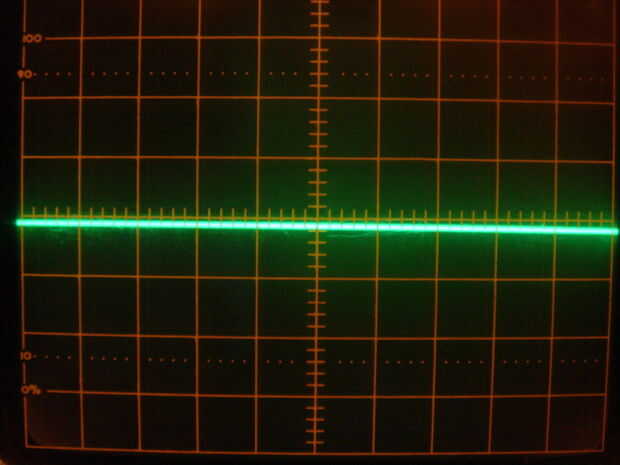

Nuestra foto final es un pseudocontrol. Es un fotodiodo no modificado en el mismo blindaje, sin fuente de entropía. Se conservan los ajustes de alcance en comparación con las dos fotos anteriores. Como se puede ver, hay un montón de nada sucede!
Digo "pseudocontrol" ya que es un fotodiodo no modificado. La modificación consistió en eliminar la ventana de cristal, protección del semiconductor... y no siento inmediatamente como sea desarmar mi detector de trabajo o de obtener cobertura en vidrio de la tierra otra vez con cuidado quitar la ventana.
5 de agosto: he ordenado un osciloscopio USB con ancho de banda 60Mhz... no sólo este superar a mi alcance anterior (que te echo de menos), permite para la colección automatizada de los datos, almacenado como un archivo txt. Tengo una licencia de UNIX de SAS para uso académico, seguirá el análisis estadístico.
11 de septiembre: Parece que mi nuevo alcance se queda corto en un área. Si bien tiene mayor ancho de banda y más que yo puedo agitar un palo en el, no parece recoger señales débiles (debajo de 10mV) así como mi viejo ámbito. Necesito construir un amplificador MOSFET antes de poder ver algo interesante. Por desgracia, he cometido varios otros proyectos que debo ver a través de antes de que voy a tener tiempo para trabajar en esto otra vez.
25 de noviembre: recogí un nuevo ámbito antiguo con mejor sensibilidad y 5Mhz ancho de banda. Una vez más puedo observar el efecto, y mientras no tenga una función de almacenamiento digital en este ámbito, debe ser suficiente para reanudar su trabajo en este proyecto. En este ámbito, las curvas de decaimiento logarítmico tensión causadas por impacto de partículas son más evidentes, debido al mayor ancho de banda asume (5 Mhz en lugar de 2 Mhz)... no más irregulares líneas!
