Construcción de un kit de Bot Doodle de DAGU (3 / 13 paso)

Paso 3: Añadir los soportes de montaje para sus motores

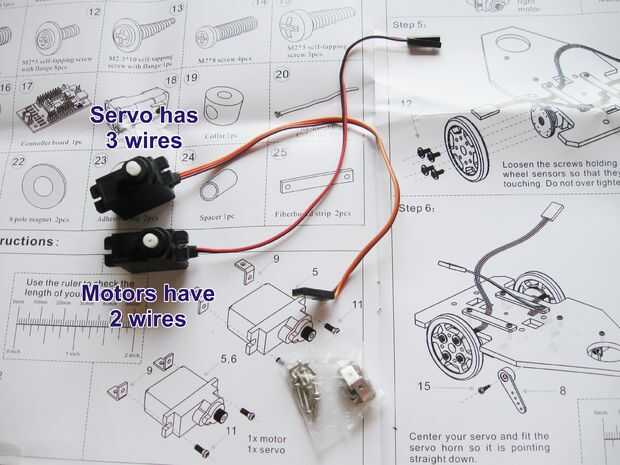

Para este paso usted debe Asegúrese de saber que motor es el servo. Los dos motorreductores (parte #5) son servos con el circuito de control eliminan y por lo tanto mirar como servos. Puede notar la diferencia porque los motorreductores sólo tienen 2 cables. El servo (parte #6) tiene un tercer cable que lleva las señales de que es el circuito de control.

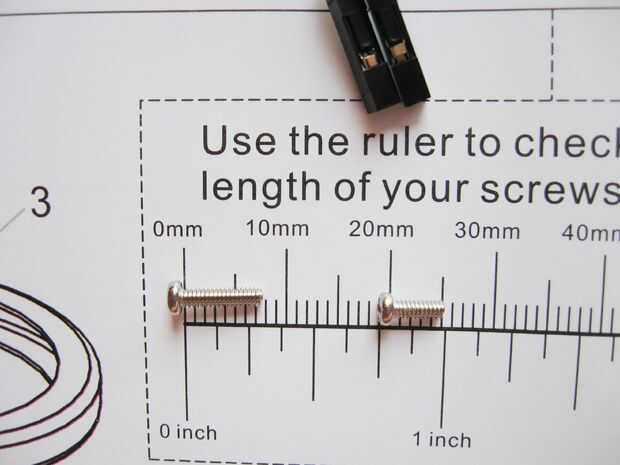

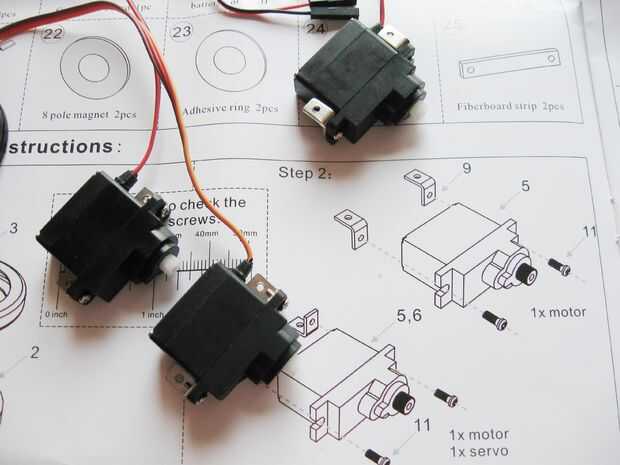

El kit incluye soportes de ángulo 6 x 90° (pieza #9) para el montaje de sus motores y 2 tamaños de tornillos de M2 (5mm y 8mm). Para este paso necesitamos seis tornillos de M2x5mm (parte #11). Utilice la regla impresa para comprobar el tamaño de tornillo.

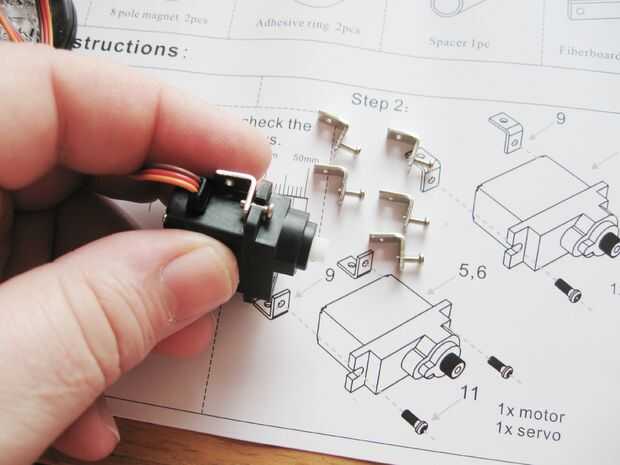

Como estos motores tienen las ranuras de montaje en lugar de lo de los agujeros son más fácil parcialmente nuestros primero inserte tornillos en los soportes de 90°. Luego deslice el soporte en la ranura de montaje del motor y apriete ligeramente los tornillos. Basta con apretar los tornillos un poco.

Prestar especial atención a la forma de que los soportes se montan a la izquierda y un motor adecuado y el servo solo se monta en el lado izquierdo del cuerpo.
