Construcción de un kit de Bot Doodle de DAGU (6 / 13 paso)

Paso 6: Montaje de las ruedas

Las ruedas se montan en los cuernos de servo redondo con cuatro 2x5mm tornillos embridados de cabeza (parte #12). Estos tornillos no tienen una punta cónica y se sólo penetrar 1mm el cuerno del servo para que no se golpee el imán. Para ayudar a estos tornillos a escarbar los cuernos servo ronda preparamos los agujeros que se atornille.

Esto puede sonar complicado, pero es sólo cuestión de insertar parcialmente un tornillo y luego retirarlo. Luego parcialmente introduciendo un tornillo diferente y extracción para agrandar ligeramente los orificios en el cuerno del servo.

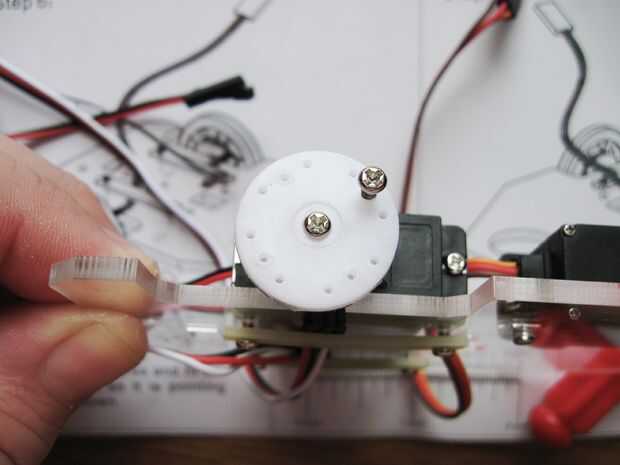

Preste atención a los cuatro orificios utilizado. Usando los agujeros mal causará una mala alineación de los tornillos.

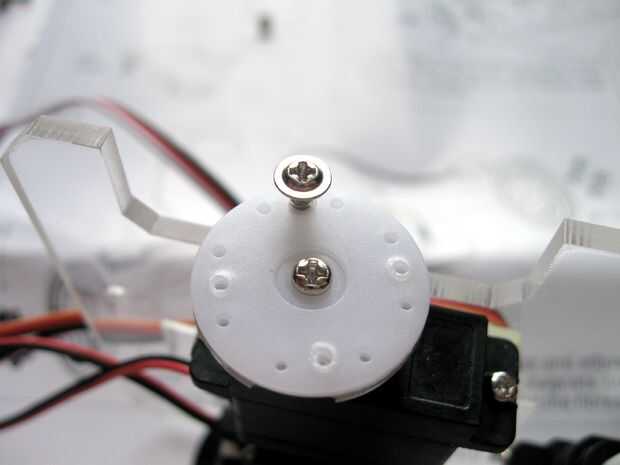

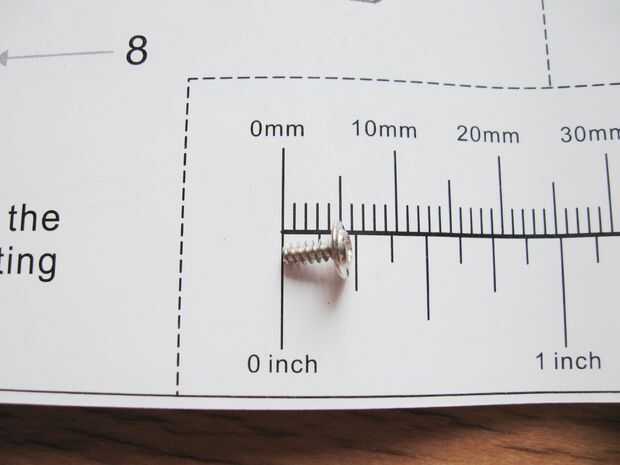

Iniciar mediante el 2x5mm restante sí mismo tornillo (pieza #15) y suavemente enroscándolo hasta el imán entonces sacarlo. Esta agrande los orificios en el cuerno del servo una pequeña cantidad. Ahora repita el proceso usando el tornillo de la cabeza de la brida 2x5mm (parte #12) para crear un hilo en el agujero. Tenga cuidado de no empujar los tornillos demasiado lejos de lo contrario te pueden provocar el imán despegar o romper.

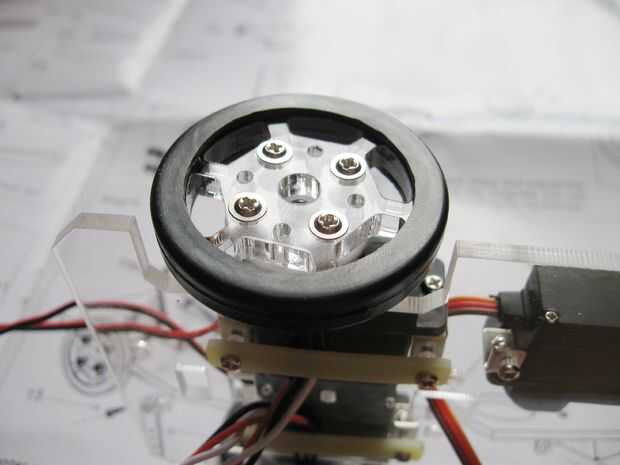

Ahora Alinee los orificios de montaje de la rueda (parte #2) con los orificios que sólo ha agrandado y montar la rueda con cuatro 2x5mm tornillos embridados de cabeza (parte #12). Repita el proceso para la segunda rueda.
