Construcción de un marco de Trike Recumbent de bambú (13 / 23 paso)

Paso 13: Colocar los brazos traseros

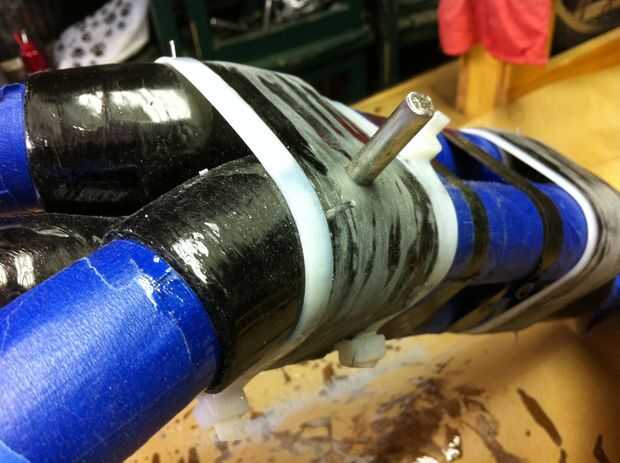

Antes el superiores haces llegar de la manera 2, es un poco más fácil seguir adelante y ancla los tubos traseros a la viga principal y abandonos.  Esto fue un poco complicado porque el remolque de fibra de carbono quería deslizar.  También fue difícil conseguir estas ataduras de cremallera grande para no hacer lo mismo así que para solucionar este problema he usado pequeño brad clavos en su lugar (Foto 2).  Los agujeros pequeños fueron perforados en el bambú y fibra de carbono en un círculo alrededor de todos tres vigas y clavos del clavito fueron intervenidos en.  Los orificios no son un problema ya que son imperceptibles cuando se llena con la resina de epoxy claro más adelante.  Esto funcionó bastante bien aunque no era como el zip lazos tan más presentación y lijado se requería.

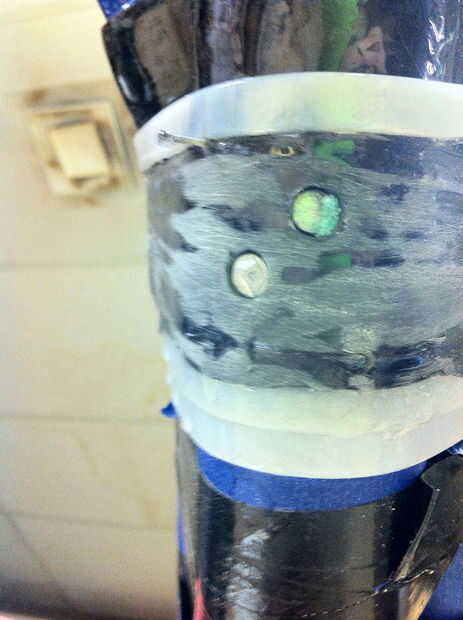

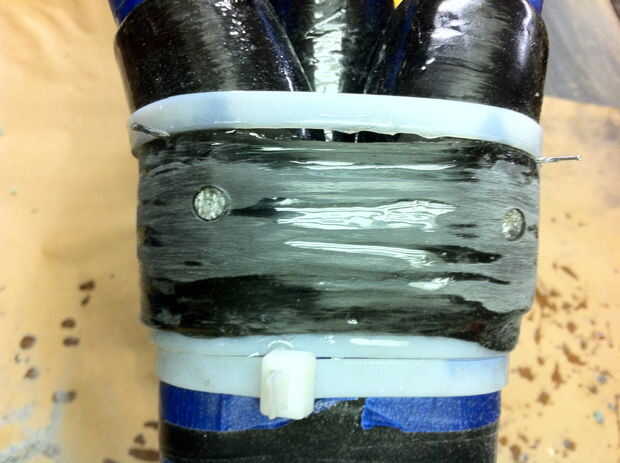

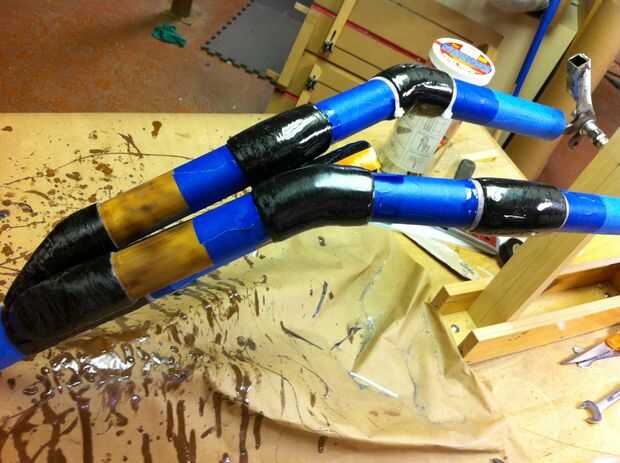

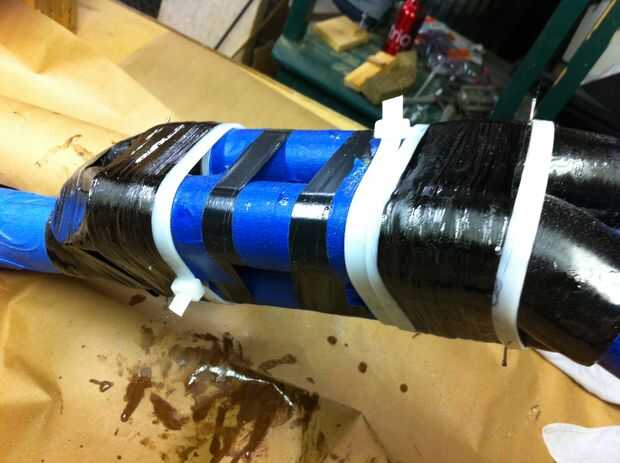

También cubrió a esta junta para asegurarse de que los brazos no resbalón ya que hay un montón de espacio muerto entre los tubos.  Las bandas de fibra de carbono son lo suficientemente fuertes como para mantener los tubos atados juntos, pero menos fuerte frente a la parte posterior.  Otra vez usé un taladro 5/16 broca para perforar los orificios y luego golpeada en 5/16 acero pernos (fotos 3-5).  PC-7 (pasta de epoxi) fue utilizado para llenar las depresiones sobre los extremos del perno, lijados y envasado fue continuado.  Estas bandas terminaban sobre 1/4" densamente y mirada muy bien (que también es importante).  Cuadro 6 está fuera de secuencia pero se puede ver cómo las bandas terminaron cuidando alguna presentación y lijado.

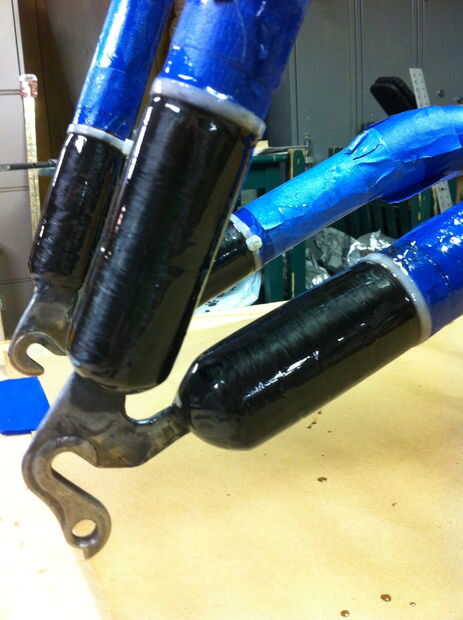

Para sujetar los brazos traseros a las salidas, usé PC-7 y forzados tanto como pude en y alrededor de la Plaza 3/4" tubo dentro del bambú.  Terminar los extremos del bambú por el redondeo de los PC-7 más allá del extremo de la caña.  Cuadro 7 también está fuera de secuencia pero se puede ver el final de epoxy acabado en las punteras.  Todos los cuatro pedazos de bambú unido a los abandonos se cubrió con 1/4 pernos de acero después de la fibra de carbono inicial se ajusta según se describió anteriormente.  La diferencia con estas juntas sin embargo, es que los pernos también se perforaron a través de 3/4" tubería.
