Construcción de un marco de Trike Recumbent de bambú (15 / 23 paso)

Paso 15: Epoxying, embalaje e instalación de los brazos delanteros

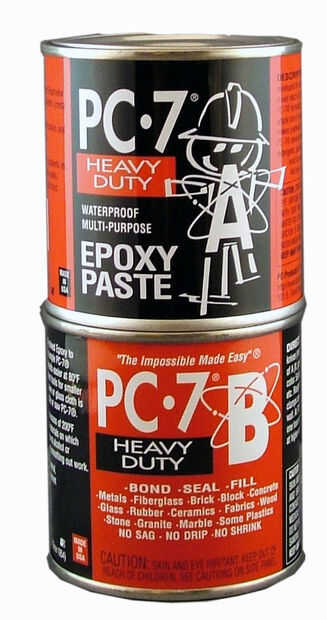

En acerca de este punto en la construcción he descubierto un pasta de 2 partes de epoxy llamado PC-7 (Foto 2).  http://www.pcepoxy.com/Our-products/Paste-epoxies/PC-7.php es un epoxy muy fuerte y funciona muy bien para formar las articulaciones antes de lijar.  El epoxi realmente ayudó con las articulaciones de ángulo extrañas donde es difícil y el remolque de la forma.  Cuando se mezclan las 2 partes se convierte en una pasta pegajosa pegajosa pero fácilmente es esculpido con alcohol desnaturalizado.  Que la construcción avanzaba, pasé más tiempo formar el epoxi alrededor de la articulación con alcohol porque disminuyó significativamente el tiempo de lijado.  He comprado PC-7 en Ace Hardware.  Al igual que antes, quieres lijar bien con papel de lija de 60-80 de la bambú antes de aplicar el epoxi.

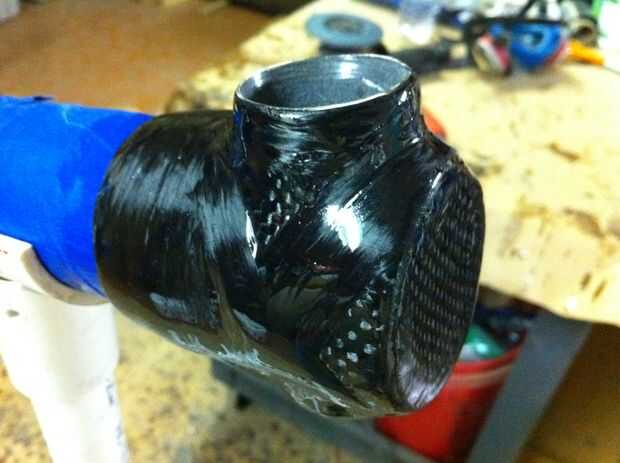

En los extremos de los brazos usé enfoque un poco diferente en la envoltura mediante la inclusión de cinta tejida de fibra de carbono en lugar de cinta unidireccional (Foto 3).  Inicialmente colocó una capa de cinta de tejido de 3" y entonces envuelto remolque de 24 K sobre la parte superior.  En la "V" en forma de zonas donde era difícil envolver, utilicé piezas cortas de remolque para llenar los vacíos y deje que se seque.  Tras el lijado inicial, las áreas de "V" fueron hundidas aún usé PC-7 para nivelar para arriba y permitieron que se seque antes de repetir la cinta tejida y fibra de carbono.  Me gusta el resultado final y encontraron esto para ser una solución atractiva a esta articulación difícil.

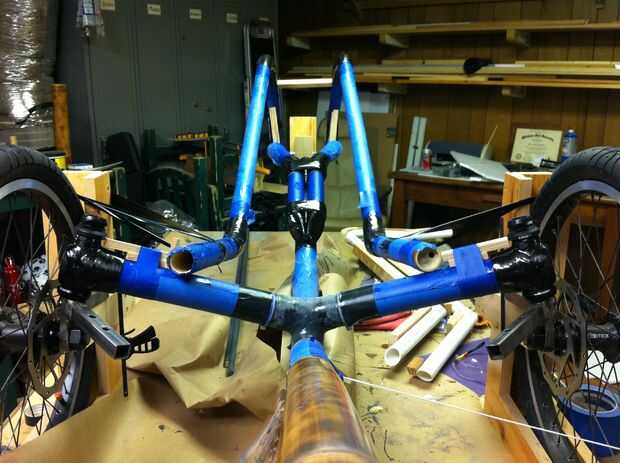

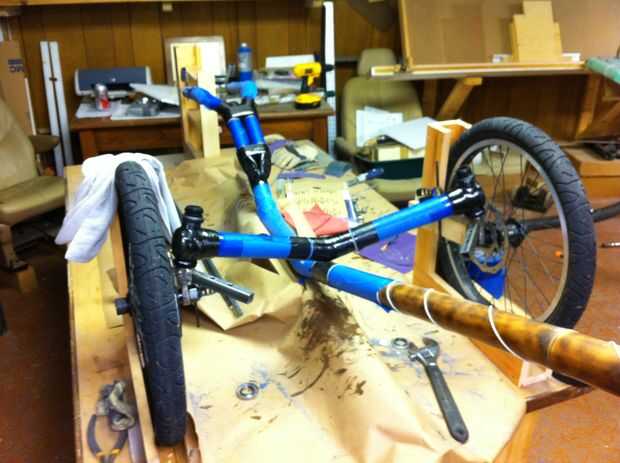

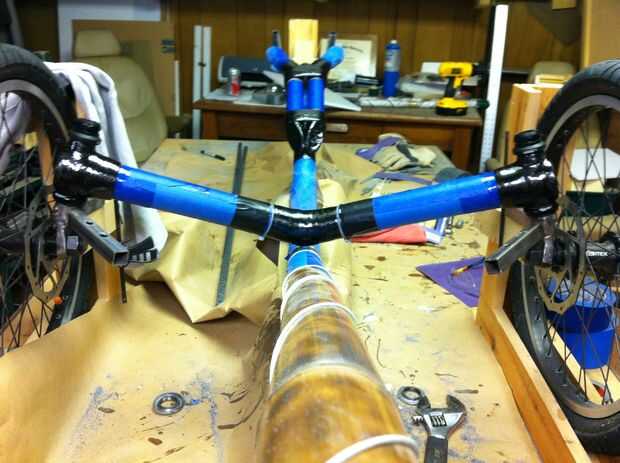

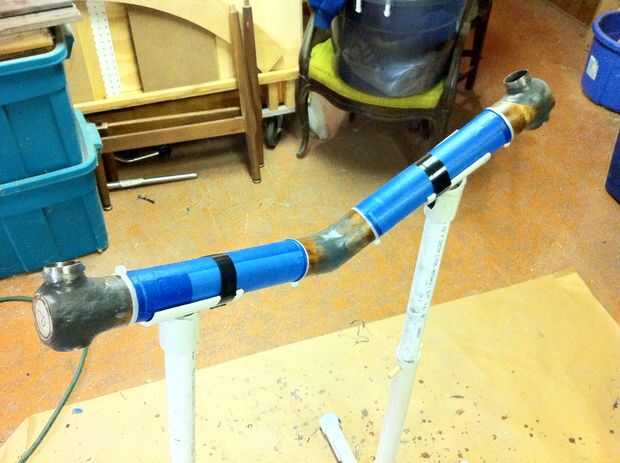

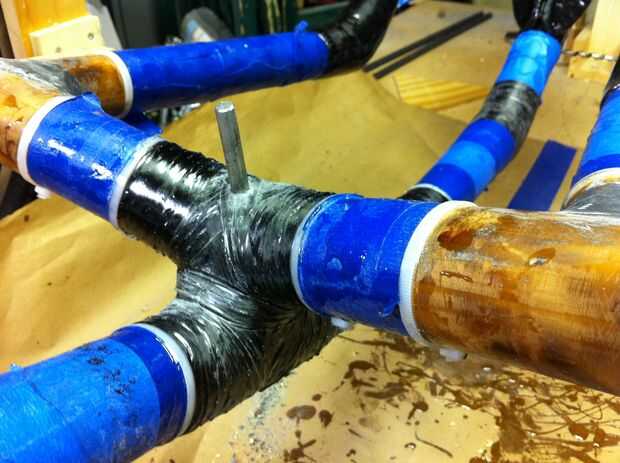

Con los brazos frente a instalar en el trike, preparado y me envolvió una sección en la viga principal debajo de los brazos se unieron (foto 6 y 7).  Usando PC-7 ajustaron (foto 7) en forma de dos haces, arena y luego envuelto con cinta de remolque y tejidos de manera similar como los extremos.  Con la articulación casi terminada decidí que sería una buena idea pin los dos pedazos juntos (probablemente overkill otra vez).  Usando un 5/16" del pedacito de taladro perforé un agujero todo el camino y condujo un acero del perno en la articulación (Foto 8).  Asegúrese de que el pin es ligeramente más corto que la longitud entera de forma que no sobresalgan.  Usted puede cualquier hendidura del agujero, PC-7 no el lijado final y abrigo de la última capa sobre la parte superior.
