Construcción de un marco de Trike Recumbent de bambú (21 / 23 paso)

Paso 21: Rodillos de cadena

Con el marco finalmente construir, una de las cosas restantes que se ejecuta la cadena de la bici de la rueda trasera, bajo el trike y hasta los anillos de la cadena en el frente.  Para ello necesitaremos dos poleas Unidas al marco para guiar la cadena superior.  Todo de la fuerza es de la cadena superior mientras que la cadena de fondo es simplemente volver a la rueda trasera y no trabajando.  La cadena inferior necesita a una guía pero no necesariamente tiene que ser una polea.  Usted puede comprar poleas de diferentes fabricantes y distribuidores de trike pero son bastante caros.  Fácilmente puede gastar $100 para una polea y un bloque de montaje que se adapta al tubo de 2".  Más allá de los costos, existe el problema que mi marco de bambú no es exactamente 2" diámetro así que comencé a"figurin"otra vez.

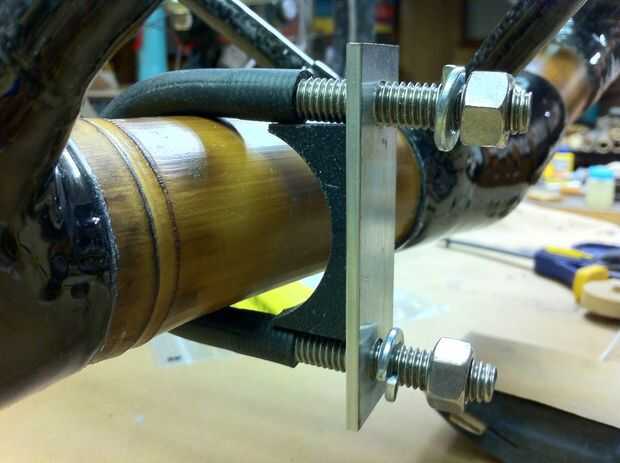

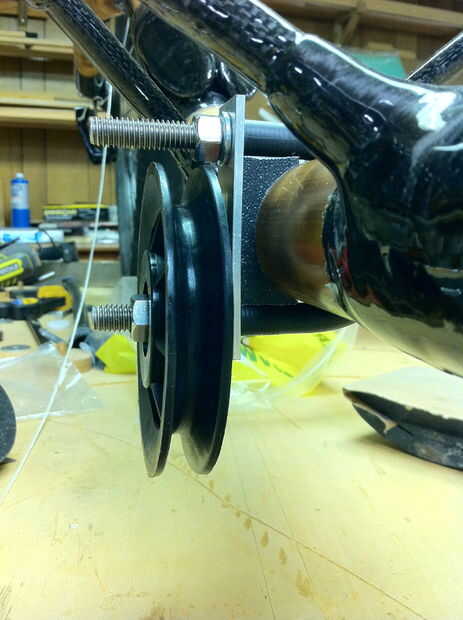

www.mcmastercarr.com es un recurso de hardware fabuloso para cualquier proyecto.  Después de un poco, he comprado dos revestido de goma 3/8 acero inoxidable pernos en u para encajar con el 1-7/8" diámetro exterior tubería (parte #30555T43) para $12 un pedazo (Foto 1).  También compré dos 4" nylon v-belt poleas con un agujero de centro de 3/8" (parte #6234 K 45) para $10 por pieza.  Medida hice 2 partes que eran un plato de aluminio perforado para el perno en u y un espaciador de plástico.  El espaciador de plástico fue cortado de una 1/4" piensa negro cocina que compré en Wal-Mart de tabla para cortar.  Tablas de cortar de plástico son una gran manera de comprar colores plástico barato para proyectos.  Foto 2 y 3 muestran cómo se instalaron las poleas.

Lo bueno de estas poleas es que son ajustables y no requiere perforar el bambú o envoltura más fibra de carbono.  Capacidad de adaptación es agradable cuando es averiguar donde deben ir las poleas.   Incluso si no los mueves, siempre me gusta poder hacer ajustes si es necesario alguna vez.  Con el espaciador de plástico en lugar detrás de la placa de aluminio, estos rodillos son sólidos y estoy muy contento con cómo suave son para menos de $25 una pieza.
