Construcción de un mejor Guinea y plumas (13 / 21 paso)

Paso 13: Base placa y soporte de tubos

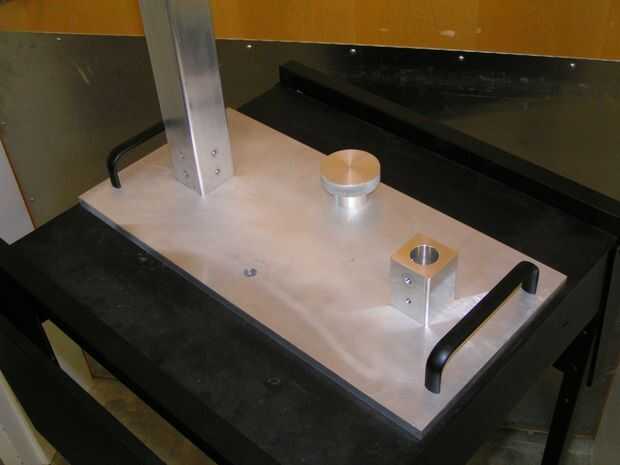

Originalmente, el nuevo aparato de Guinea y pluma iba a atornillar a una mesa durante el uso retirado y colocado en un estante para el almacenamiento. Los grandes estrías perillas y manijas iban a facilitar la instalación y desmontar. Más adelante encontramos que un perfecto tamaño carro mecanografía por lo que se convirtió en una Asamblea permanente. Las perillas grandes fueron substituidas por una Asamblea de tornillo más pequeño, pero seguía habiendo las manijas. También compré negro anodizados mangos porque la idea original era pintar todas las piezas de aluminio negro.

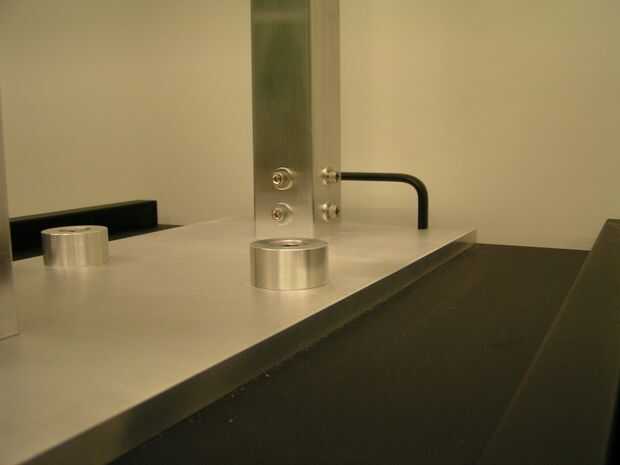

Los mensajes cortos son 1,76" cuadrado con un chaflán de 0,025" para acomodar el interior radio de los tubos cuadrados de 2". Son opuestos de espejo uno del otro y se atornillan a la placa base de la parte inferior. Los tubos de soporte se atornillan a los postes del lado y con tornillos de cabeza hueca de 1/4"-20.

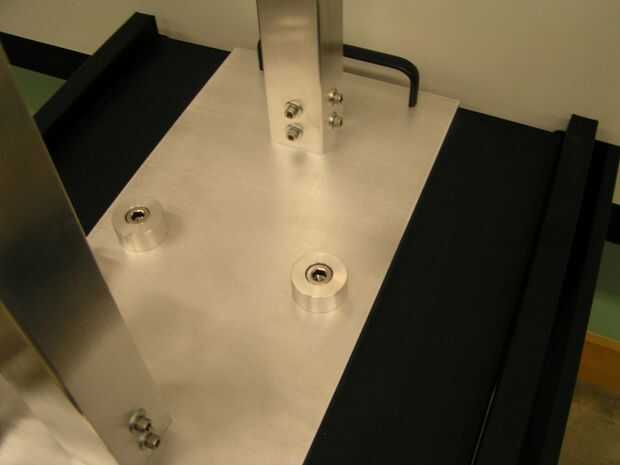

La placa base se fija en la tabla por dos de 1/2"-13 x 3 1/2" tornillos de cabeza hueca. Hay una pequeña pieza de aluminio con la misma ubicación de los orificios y el patrón de hilo por debajo de la parte superior del carro.
