Construcción de un mejor Guinea y plumas (3 / 21 paso)

Paso 3: Bloque junta tórica superior

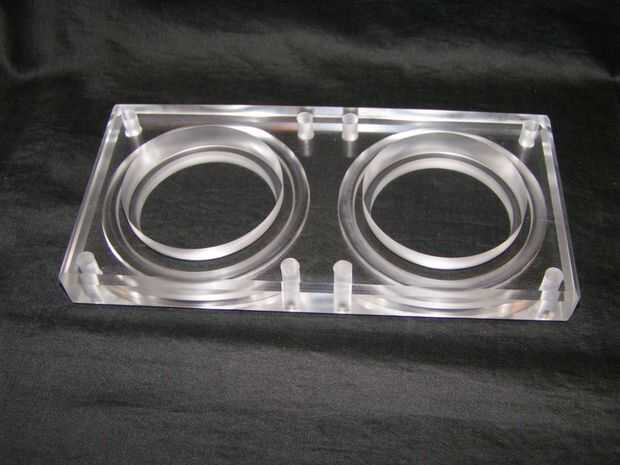

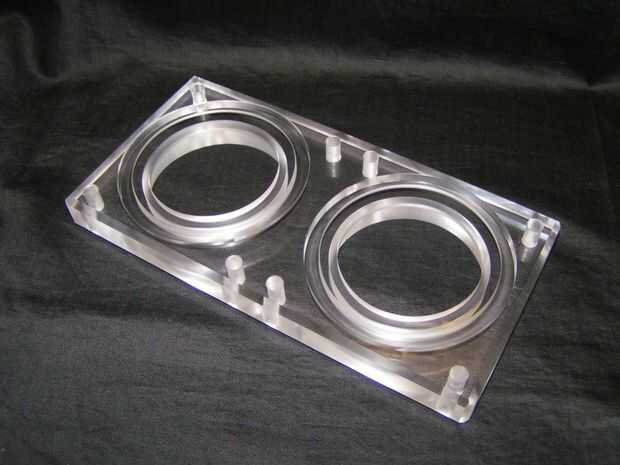

Esta fue la primera parte que diseñado y trabajado a máquina para el nuevo aparato. El agujero pasante es 2.25" y el cajeado es unas milésimas más grandes que 2.5". Posteriormente los tubos acrílico cementarse tanto esta parte del bloque de junta tórica inferior.

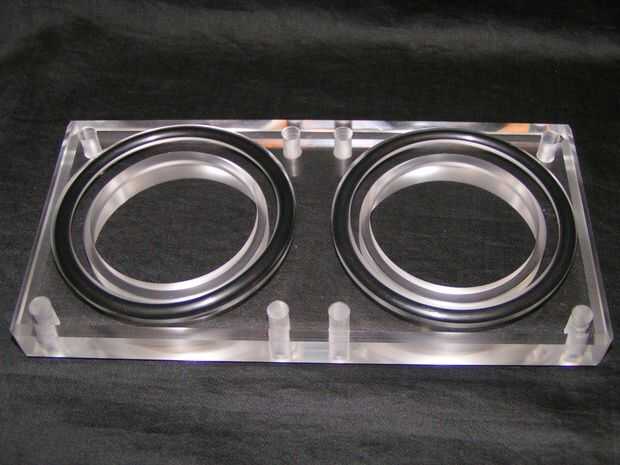

Los anillos son 2 7/8" ID x 3 1/4" OD x 3/16" ancho, McMaster-Carr Nº 9452 K 56. El agujero, cajeado y junta tórica ranuras fueron mecanizadas en un torno con una tirada de 4 quijadas. Para el corte de junta tórica surcos se puede compran herramientas de partida/ranurado o moler su propio de chapas de acero de la herramienta de alta velocidad. Tierra mi propia de un HSS 3/16" herramienta en blanco.

Hay ocho sin explotar a través de agujeros en esta pieza, el bloque de la tapa y el contrapeso de 1/4"- 20 x 3" acero inoxidable largo tornillos de cabeza hueca.
