Paso 2: Lasercutting y montaje del marco

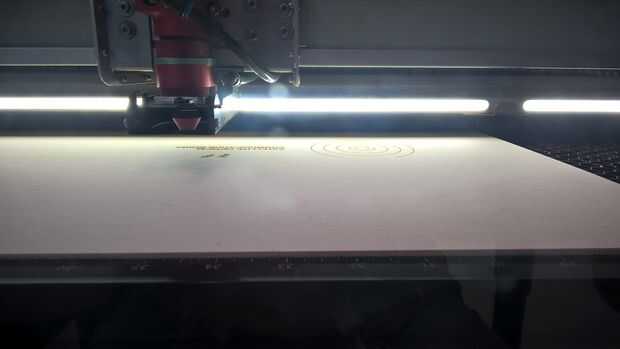

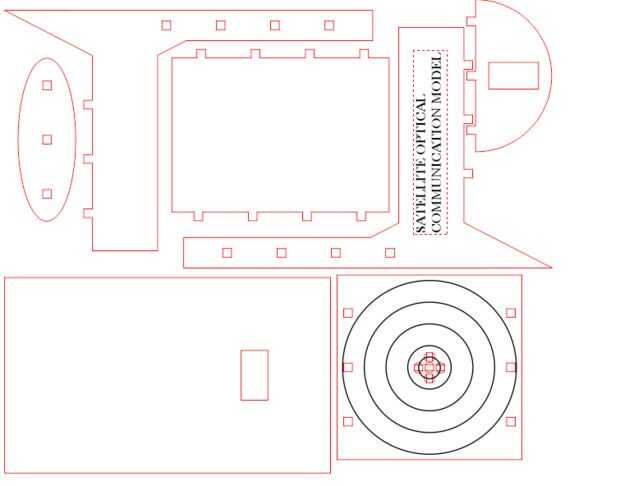

Construimos el marco para el destino y la plataforma de láser láser corta madera contrachapada. Con CorelDraw, hicimos planos (adjuntamos) y luego los llevó al cortador del laser. El plan debe indicar que las líneas a cortar y que las líneas tienen que ser grabado en la madera. Líneas rojas se utilizan para los cortes, las líneas negras se utilizan para grabados.

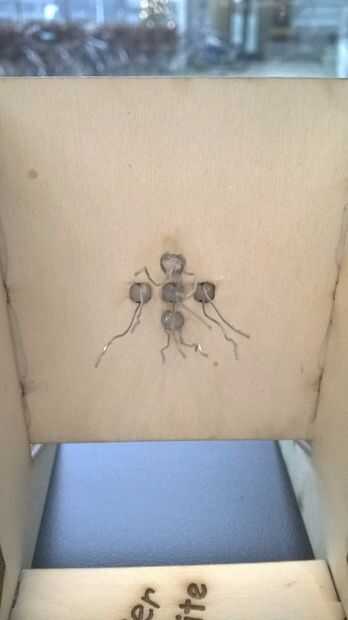

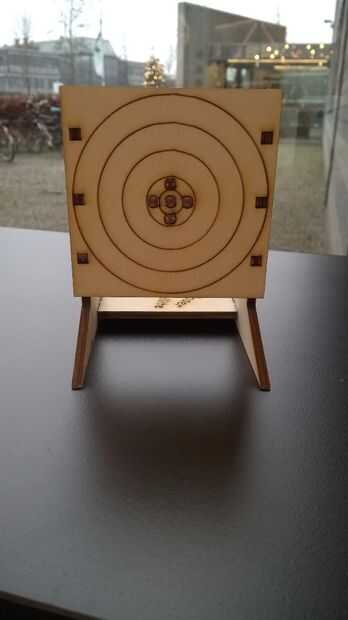

El objetivo consiste en un frente en el cual se colocan cinco fotocélulas. En las fotos, se puede ver que nos corte los orificios por lo que encajaría las fotocélulas, entonces utiliza pegamento caliente de la parte posterior para fijar a la madera. Dos soportes sostienen la placa de la blanco y otra placa estabiliza la configuración por detrás.

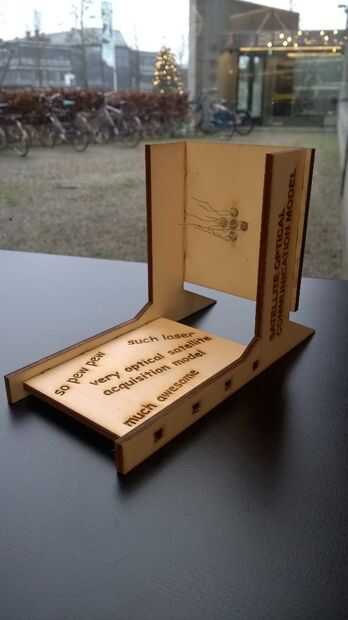

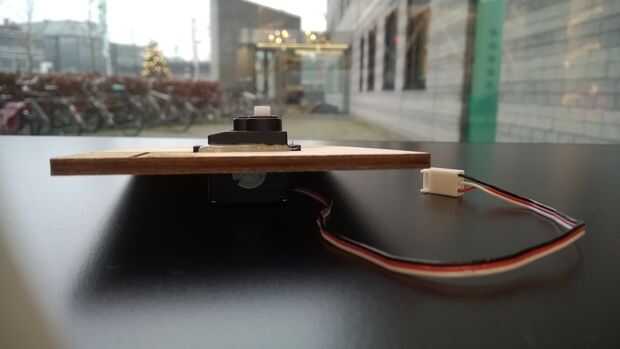

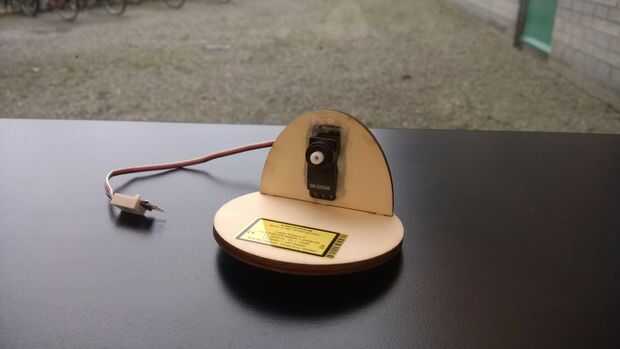

Para mover el láser, está conectado a un servo que puede girar verticalmente. Ese servo entonces se monta en una plataforma que se puede mover horizontalmente por otro servo. Se construyó la plataforma de manera que el eje de rotación está centrado en el eje horizontal.
El láser de corte de piezas se puede montar deslizando las piezas entre sí con los agujeros precortados y extensiones. Pegamento caliente entonces fue utilizado para estabilizar las conexiones y fijar los servos a la plataforma.

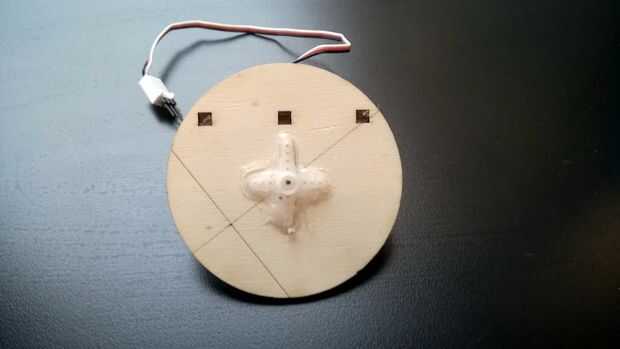

Los servos suelen ven con conectores pequeños de plástico que pegan al láser y a la plataforma redonda para conectar las diferentes partes de la configuración del láser.

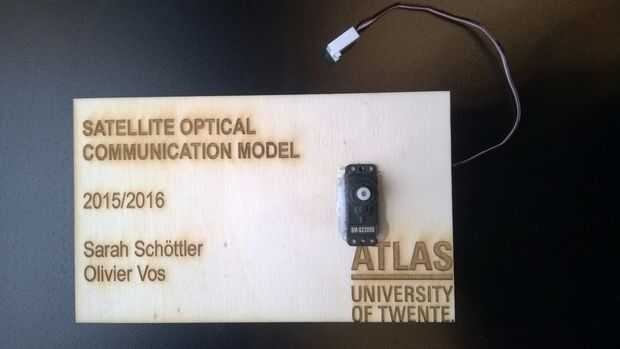

El archivo que estamos ofreciendo no tiene cualquier texto en él, pero como se puede ver en algunas de las fotos, hemos añadido algunas "personalizar" a la nuestra. Esto puede hacerse fácilmente mediante la adición de texto o imágenes en el archivo de CorelDraw en negro.
