Paso 3: Instalar el Breadboards

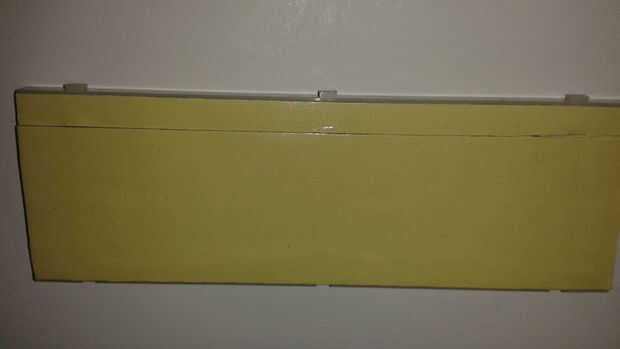

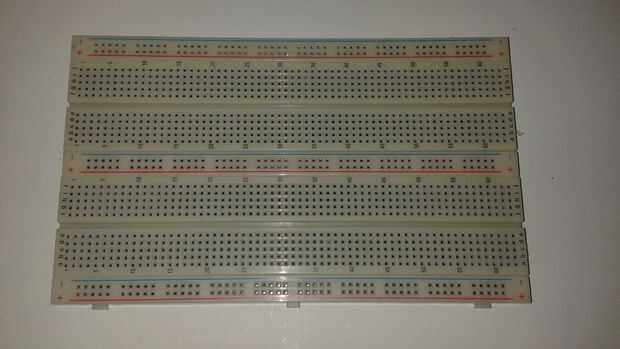

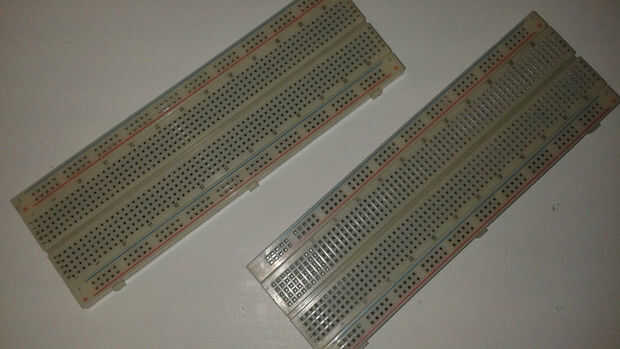

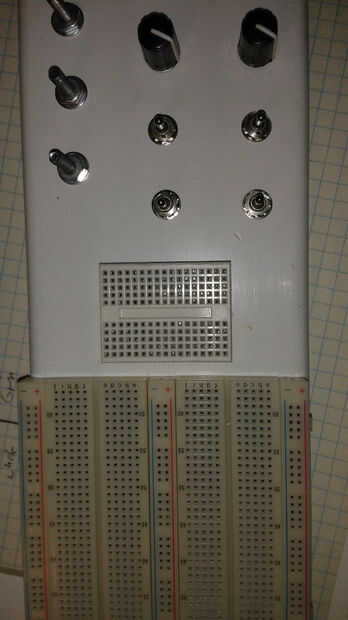

Usé dos tipos diferentes de breadboards para esta placas de 830 orificio proyectos matrimoniales y una versión del agujero de mini 170. Las placas de 830 orificio son donde va estar construyendo los circuitos. Quité uno de los carriles de la energía de uno de los tableros y ellos les espetó juntos. He despegado el adhesivo papel del forro y montar las tablas en el frente del panel del PVC. Simple.

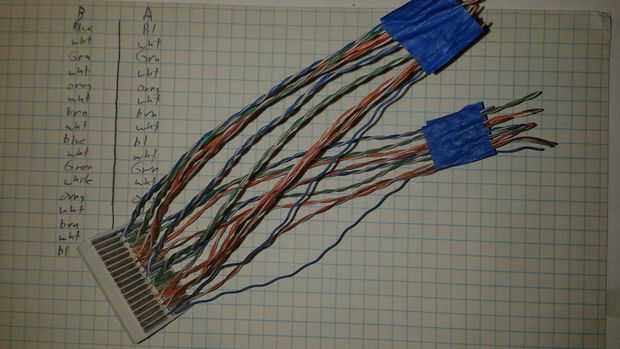

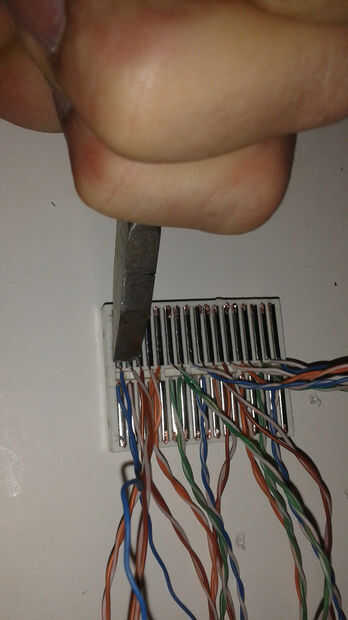

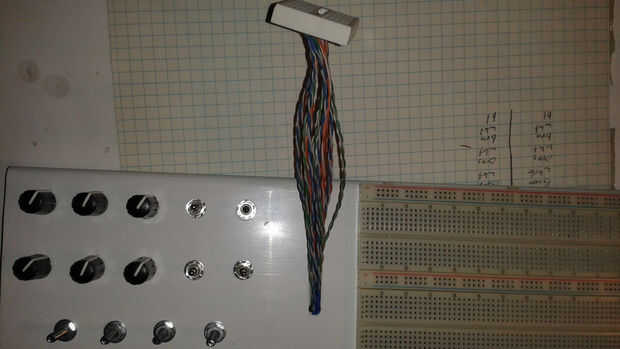

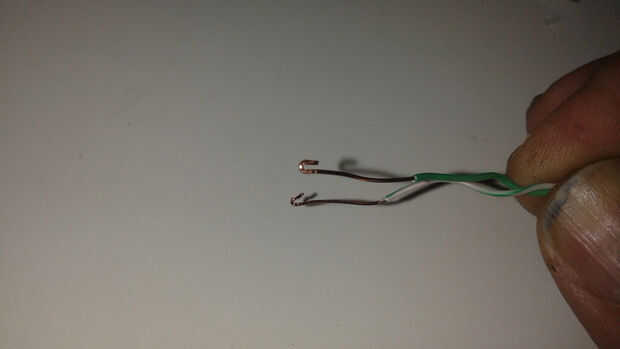

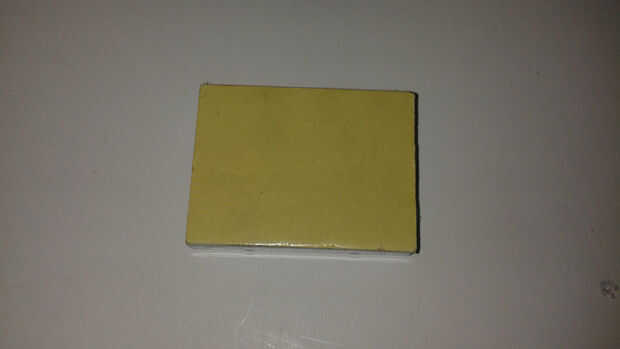

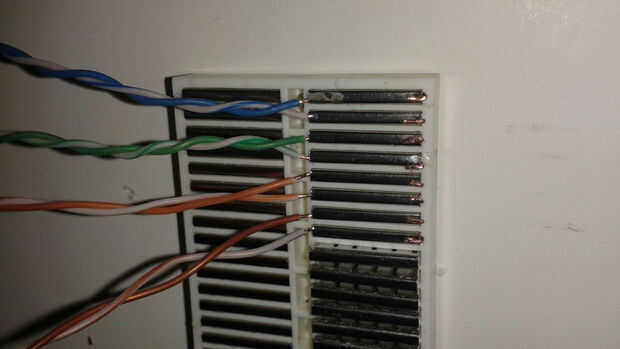

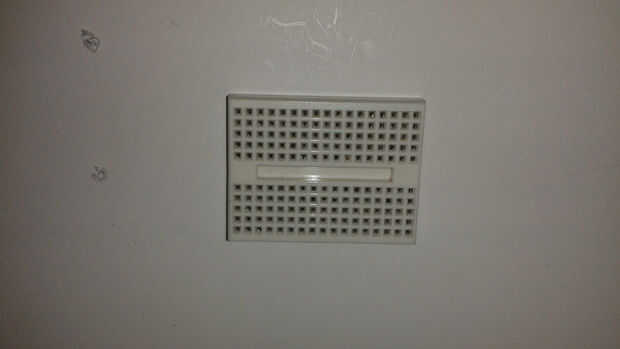

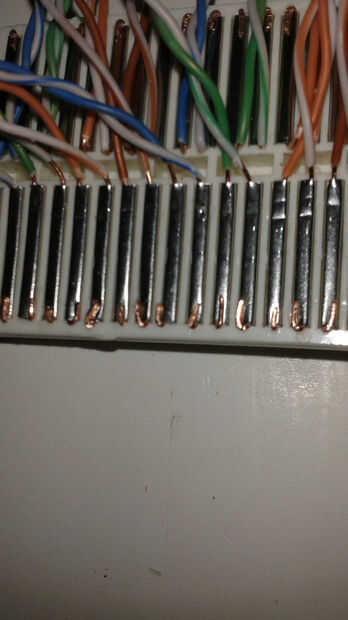

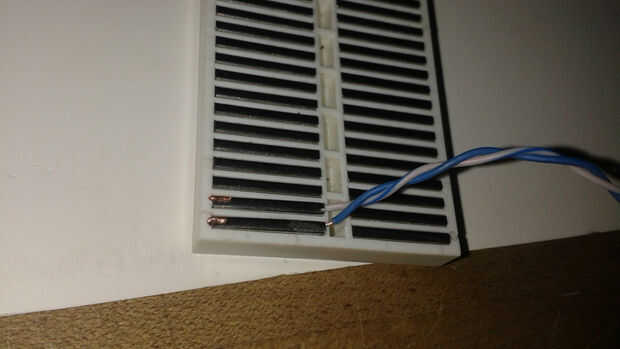

El tablero del 170 agujero es un poco más complicado. Esta tabla se utilizará para conectar los componentes del panel montado a los circuitos que se están construidos. Para ello, los conductores en el tablero fueron conectados a los componentes mediante cables. Primero quita la almohadilla adhesiva de la parte inferior de la Junta y limpiar con alcohol en un paño para eliminar cualquier residuo. Utilicé un alambre rígido para empujar los conductores salen de la tarjeta. He probado a soldar los cables en el pasado, pero la chapa brillante de los conductores evita la soldadura se adhiera bien. En cambio, descubierto 3/4" de un 8" pieza del alambre y doblar un anzuelo pequeño, apretado al final. Me deslicé el cable en el conector para que engancha el borde inferior y luego apreto el conductor en el tablero. He utilizado un par de pinzas para empujar y engarce que los conductores volver firmemente, creando un buen contacto eléctrico. Cuando los alambres fueron engarzados en su lugar, I había añadido tiras de cinta de dos caras a la parte inferior de la Junta, se deslizó los cables en la ranura en el panel y había montado en su lugar.
