Paso 4: Conexión de los componentes

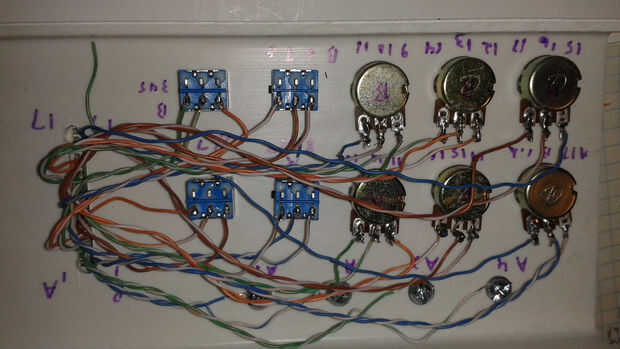

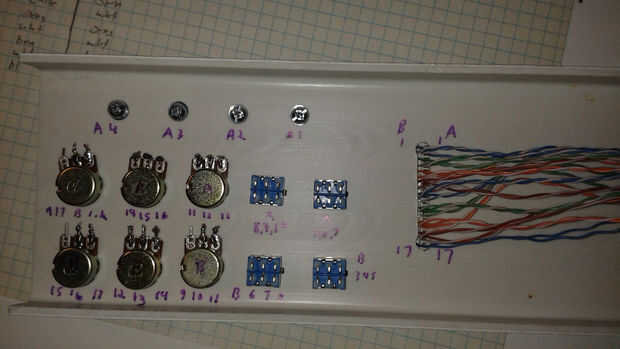

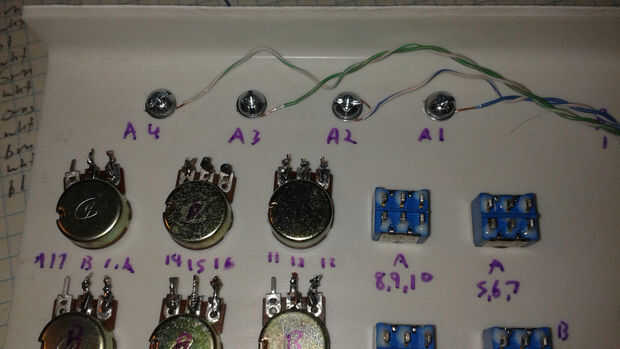

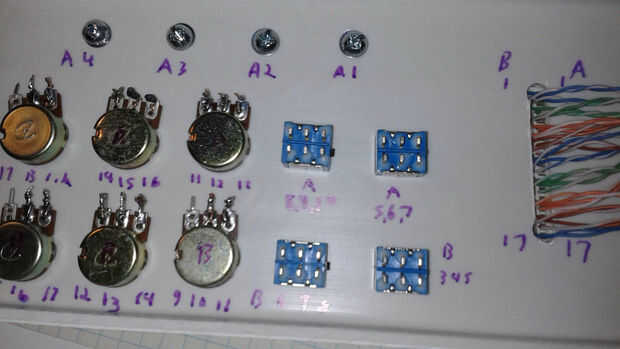

Era muy cuidadosa de los colores de los cables. Empecé con el conductor superior derecha (de la parte trasera) y soldadas al primer componente del panel, en este caso fue el primer post de tornillo. Procedí en orden, todos los cuatro mensajes de conexión. Después, conecté el primer switch, estos son doble polo, doble tiro, centro de interruptores de palanca, pero sólo ellos cableado interruptores como solos. Había soldado el alambre del conductor 5 en el primer estirón en el interruptor, el conductor 6 a la segunda oreja y el conductor 7 a la zapata del tercer y último. Continué de esta manera hasta que todos los interruptores y macetas fueron conectadas.

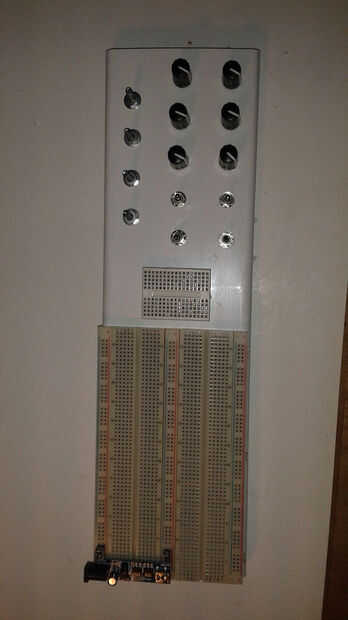

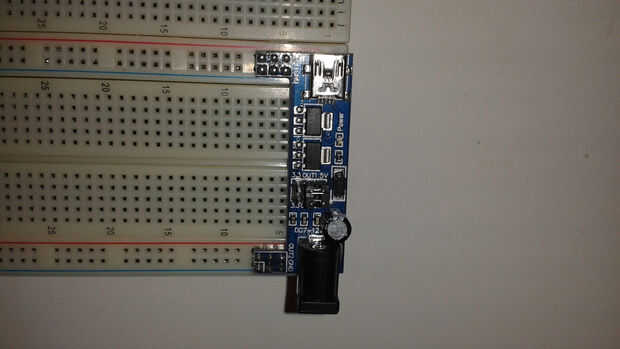

He instalado una fuente de alimentación regulada de 5/3v USB en el extremo de la placa para proporcionar energía. Puesto que los microcontroladores y chips CMOS que estará trabajando como 5v, esto es perfecto. Se puede utilizar cualquier fuente de alimentación que se adapte a tus necesidades-una verruga de la pared re-purposed, una batería o un conector USB funcionará igual de bien.
