Paso 4: Juntándolo
Con todas las piezas impresas es hora de montar la torreta. La mayoría de la Asamblea es muy complicado de explicar en simples palabras, pero las imágenes también hacen una gran parte de la explicación.

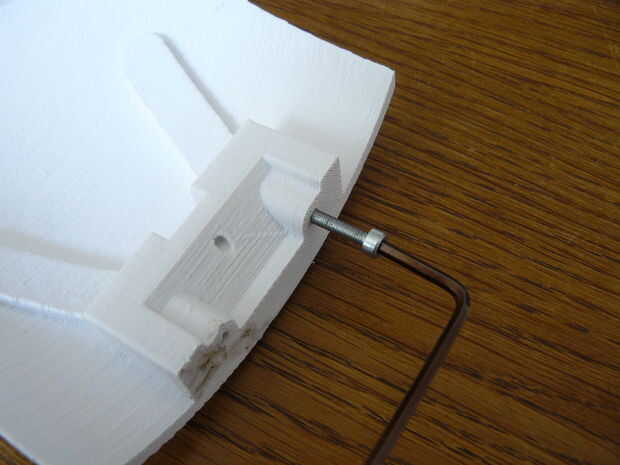

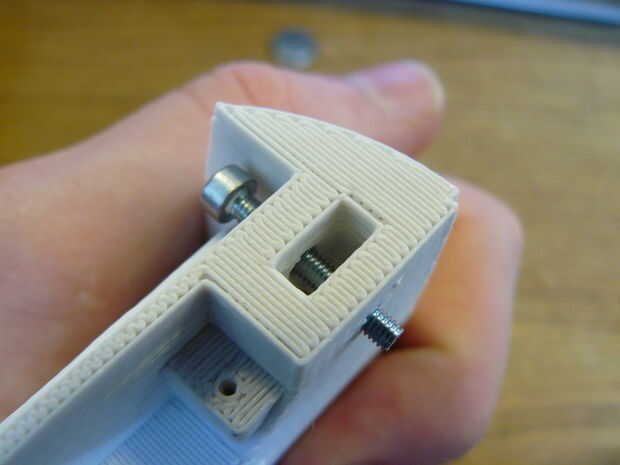

La primera cosa a hacer es aprovechar todos los agujeros de M3 con un M3 tornillo o perno. Más tornillos tornillo directamente en el plástico, reduciendo la cantidad de tuercas necesitada. (foto de todos los agujeros de M3)

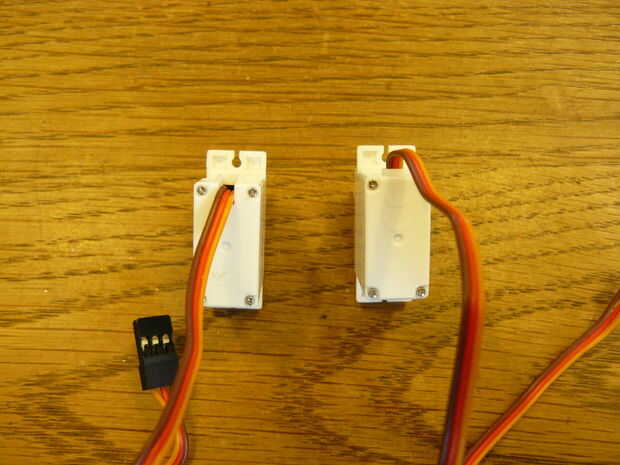

Uno de las necesidades de la micro servo a modificarse por lo que tiene los cables com desde la parte inferior en lugar de al lado. Simplemente no había suficiente espacio para tener los cables com desde el lado. Este servo también debe subirse de bridas es recortados por lo que cabrá bus esta se mostrará cuando se va a instalar el servo.

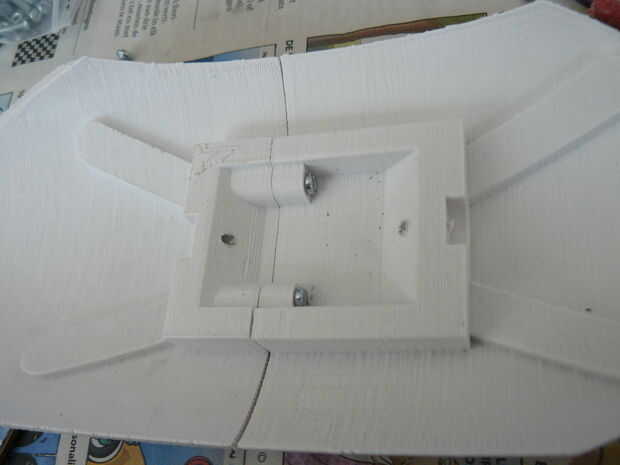

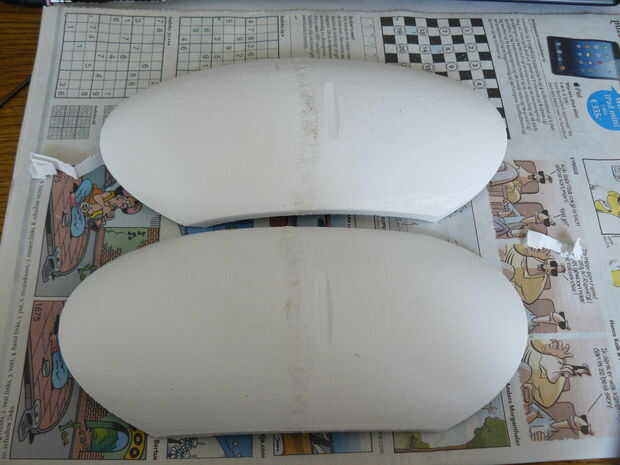

Ambos lados de las cáscaras de las armas (torrecilla arma superior e inferior) se relacionaron con los 2 tornillos de M3. Porque 3D impresión deja una pequeña cantidad de encogimiento en las primeras capas, la parte inferior está ligeramente torcida. Esto dejó un feo hueco entre las dos cáscaras. He arreglado esto por soldadura dos piezas juntos después de la vinculación.

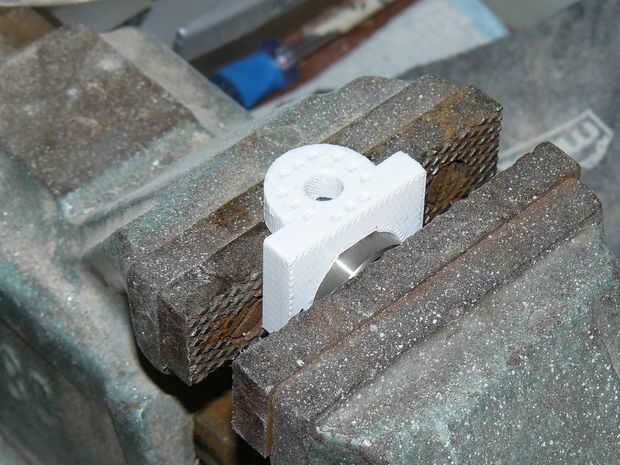

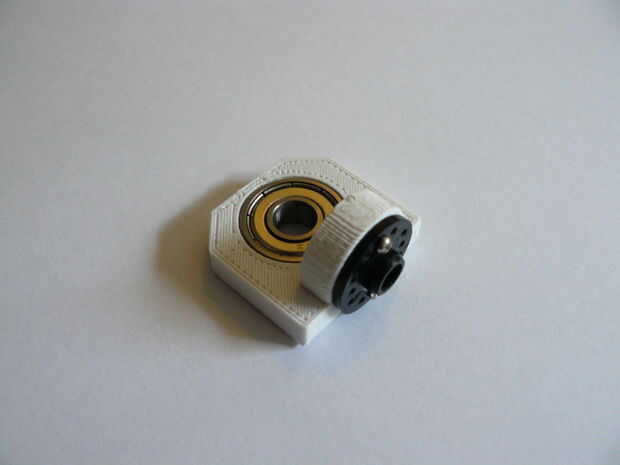

El 608 cojinete fue colocada en la parte de la prensa llamado "Giro de torreta V2". Entonces el servo montaje circular fue atado a la parte inferior de la rótula. Este armazón giratorio fue atado a un servo estándar centrado.

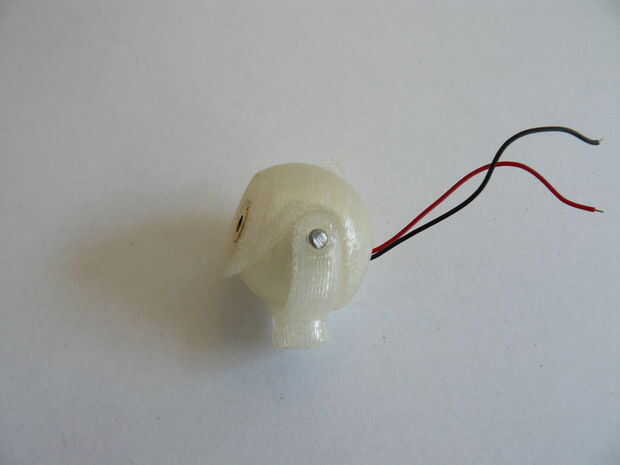

Al montar el ojo, primer había prensado el láser en el orificio del ojo. Micro servo con el orificio en la parte inferior un montaje del ojo del eslabón giratorio en la parte superior del centro. Utilizar algunos pequeños pedazos de varilla de 3mm (utilicé trozos de hilo de rosca M3) para fijar el ojo en el mecanismo de giro. Algunos pegamento fue utilizado para fijar la varilla en el ojo.
El servo restantes se centra y se unen los cuernos que se conectarán a las piezas móviles con vínculos.

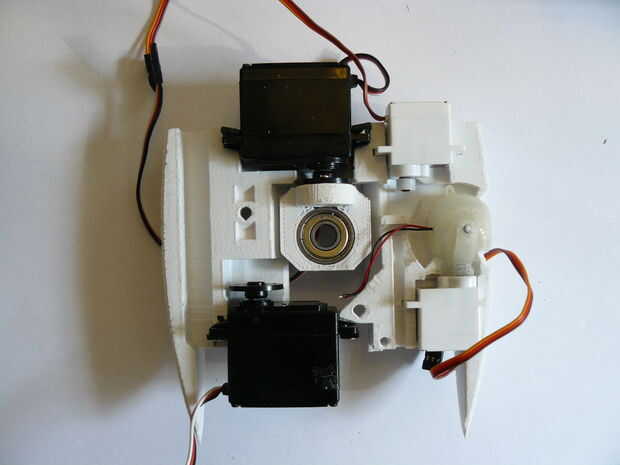

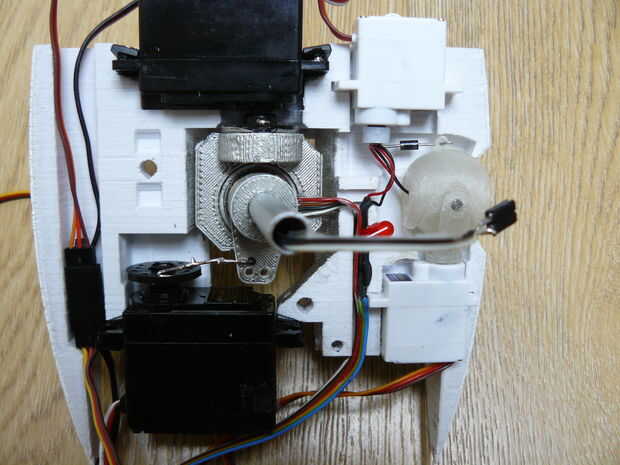

A continuación el servo se une en el marco. El servo estándar se une atornillándolas a en de las mitades del cuerpo, deslice el micro servo simplemente en lugar. Cuando más tarde se realiza el cuerpo y ambas mitades se unen, el micro servo se pegado en el medio.
Cuando se centra todo el servo y todo está en su lugar, se pueden colocar los vínculos. Usé alambre para conectar los brazos de servo a los agujeros en el ojo y la pistola giratoria. no hay ninguna medición real aquí a seguir, sólo asegúrese de que el acoplamiento es la parte en el medio.
Por último coloca el led en el ojo y los leds en las armas. Los LED de la pistola deben encajar bastante bien, pero se puede usar pegamento para pegarlas en el lugar. El led para el ojo está atascado entre las dos mitades y no requiere ninguÌ n pegamento.

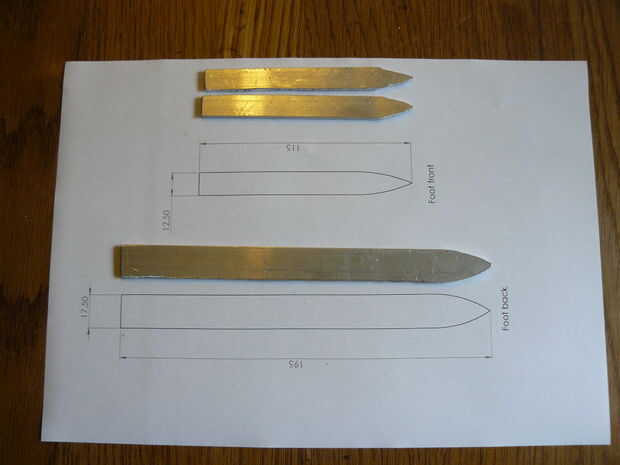

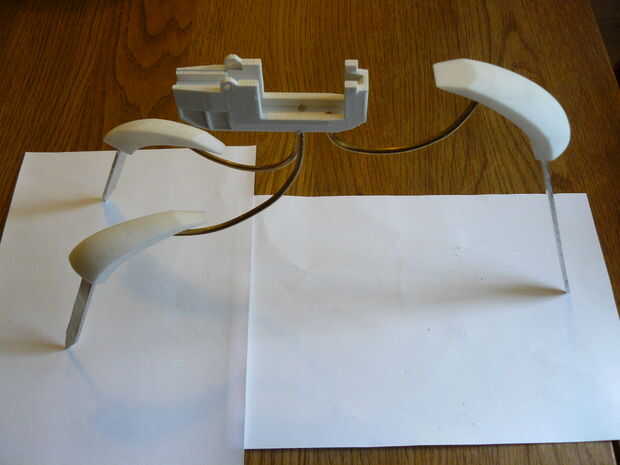

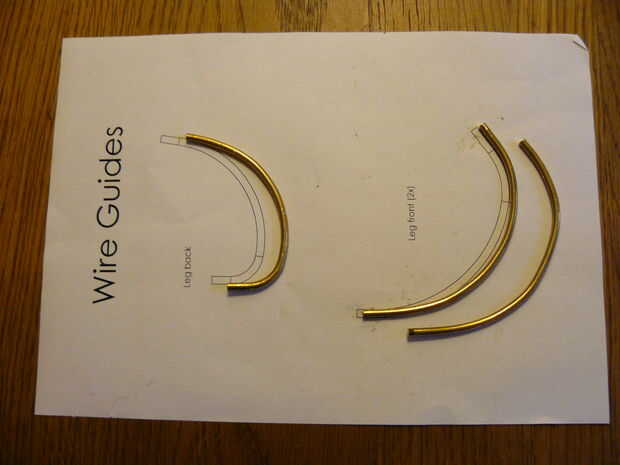

Se cortan las patas de varilla de 4 mm y aluminio de 3 mm de espesor. Simplemente seguí la guia para obtener todas las piezas en forma correcta. La ranura de las piernas de aluminio en 3D impreso piezas de la pierna, aunque puede requerirse alguna fuerza. Los cables de la pierna colocar en 3D impreso y patas piezas sin demasiados problemas. A continuación utilice 2 epoxi k pegamento a las piernas en su lugar. Esto era la parte más difícil porque las partes seguir antes el adhesivo se seque.
Por último las antenas se cortan de unos 1-2mm alambre y dobladas según las guías. La antena más grande va en el exterior agujero la mayoría, la antena recta más corta va más hacia el centro.
