Construcción de un OpenEVSE (5 / 8 paso)

Paso 5: Cableado 1

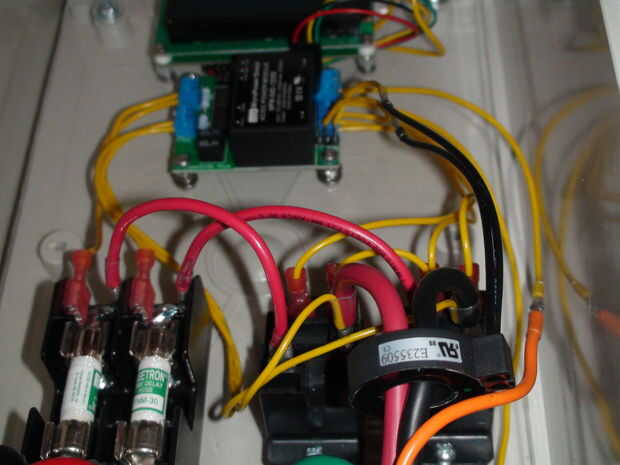

El amarillo cables subiendo por el lado izquierdo de la caja son de alto voltaje (240V).  Subiendo por la derecha son baja tensión (12V o menos).  Probablemente sería una buena idea utilizar colores diferentes para alta y baja tensión.  Tengo entendido que hay un estándar para usar rojo para tensión de línea y el azul para baja.  Usé alambre de conexión de 20 AWG pero 18 AWG es un poco más sustancial y probablemente sería una mejor opción.

Hay conexiones de las salidas de relé a la tarjeta controladora.  Decidí incluir simplemente los cables en los mismos conectores con los alambres J1772.  Otra forma de hacerlo sería utilizar separadores para convertir cada relé terminal en dos terminales.  Por supuesto ello añade dos conectores más en el circuito de corriente alta, que no puede ser una buena idea.  Usted decide cual crees que es mejor.

Del cable (naranja) piloto del cable J1772 extiende bastante un poco más en el cuadro que el resto de los cables de ese cable.  Decidí extender el alambre en lugar de pelar el cable nuevo y cortar los cables más cortos.  Es un poco difícil de ver en la imagen pero el cruce de los cables naranja y amarillo está cubierto con tubo termo-retráctil transparente.

Por alguna razón la conexión de la tarjeta controladora de GFI (interruptor de falla a tierra) la bobina es un par de. 025" Plaza entradas en lugar de los terminales utilizados por el resto de las conexiones de cables.  Había soldado los cables directamente a los terminales porque no tengo un conector de acoplamiento.  Un conector sería mejor si usted puede encontrar uno.  Si usted les de la soldadura debe agregar tubería de encogimiento de calor como un alivio de tensión.  Actualmente no tengo eso pero se agregarán.

No desea realmente tener una oportunidad en esos cables que interrumpe.  Si se fuera a romper no se podrían obtener ningún indicio de que hubo un problema pero el GFI no funcionaría.  No es una situación buena.
