Construcción de un OpenEVSE (7 / 8 paso)

Paso 7: Cableado 3

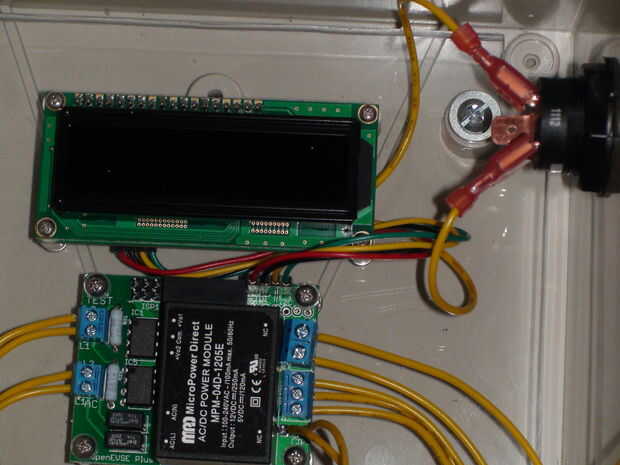

Nota el cable del cuatro-color conectar el controlador a la pantalla.  He no podido encontrar ninguna documentación que describe la orientación del cable.  Como este cable lleva la alimentación y tierra a la pantalla es muy importante obtener la orientación correcta para no correr el riesgo de destruir la pantalla.  Tenga en cuenta cuidadosamente la orientación de la imagen de los cables rojos y verdes en ambos conectores.

Decidí montar el pulsador en el lado de la caja en lugar de poner en el frente como lo hacen la mayoría de las implementaciones de OpenEVSE.  Así como facilitar el cableado, yo prefiero el botón para ser más fuera del camino ya que es raramente utilizado.  Yo habría utilizado el botón de Adafruit pero yo me pedido un Digikey de todas formas y era más fácil obtener sólo un botón de ellos.
