Construcción de un osciloscopio Digital de un Kit de bricolaje (10 / 11 paso)

Paso 10: Hacer una fuente de alimentación portátil

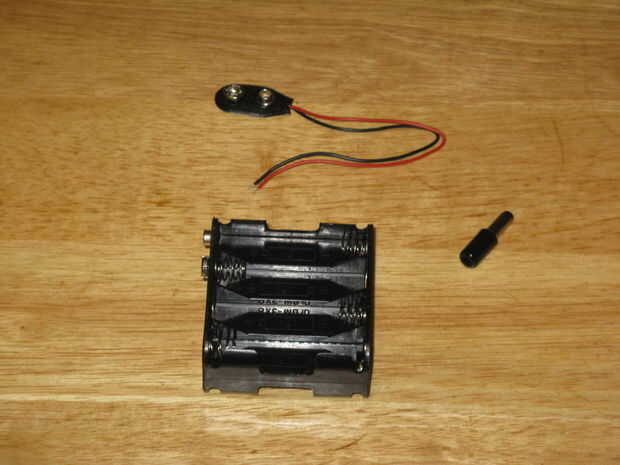

Todas las piezas para esto tengo en mi local Radio Shack la fuente aquí en Canadá.

8 pilas AA
1 terminal de batería de 9 voltios
1 enchufe coaxial
1 soporte de la batería de 12 voltios AA
Tubo del encogimiento

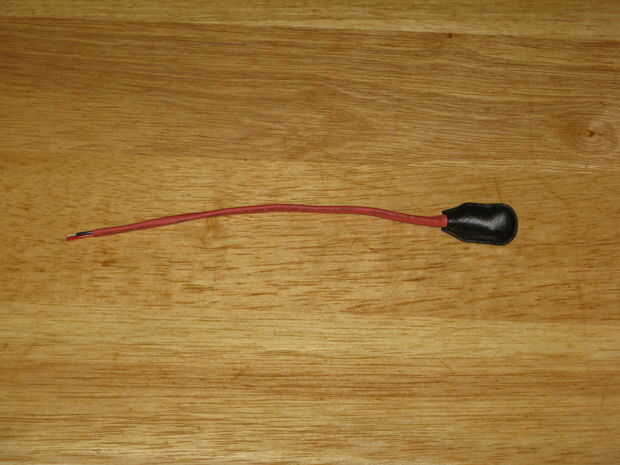

Deslice el tubo del encogimiento sobre los cables de la terminal de la batería de 9 voltios y el calor para reducir el tamaño.

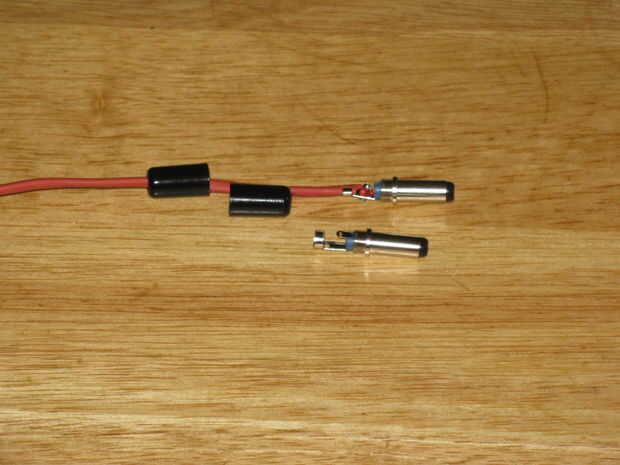

Destornille el anillo de la clavija coaxial de corriente y deslícelo sobre el alambre del terminal de la batería de 9 voltios.

Luego soldar el cable rojo a la ficha de centro del conector del cable coaxial y el cable negro a la pestaña exterior y atornille el collar en el lugar.

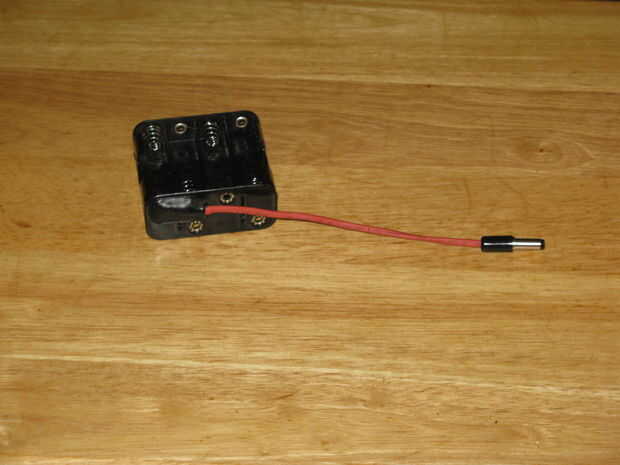

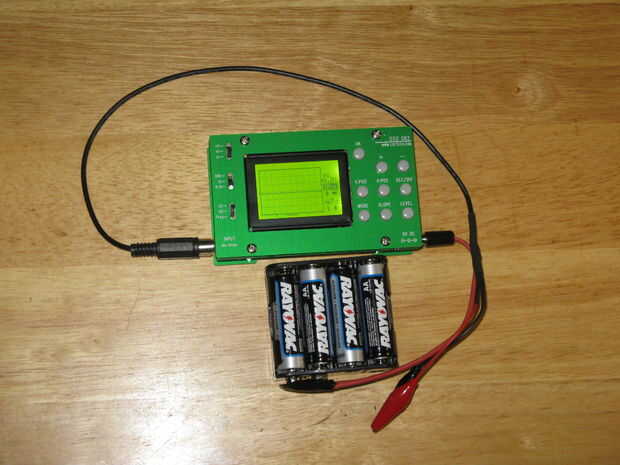

Colocar las 8 pilas AA en el portapilas, clip de la batería de 9 voltios terminal al titular y enchúfelo en el osciloscopio y verlo arrancar.
