Construcción de un osciloscopio Digital de un Kit de bricolaje (5 / 11 paso)

Paso 5: Montaje del osciloscopio

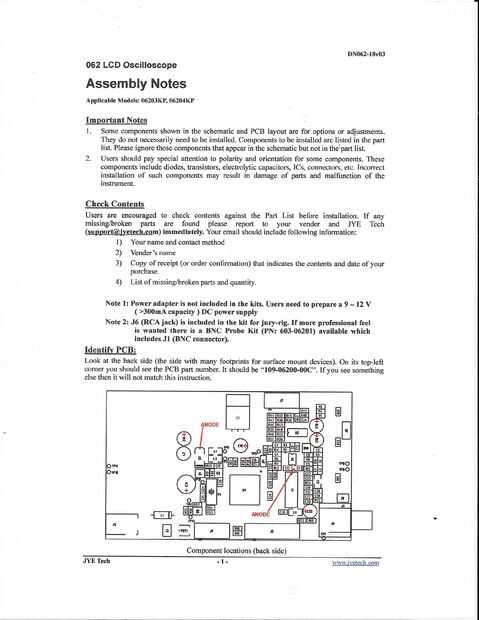

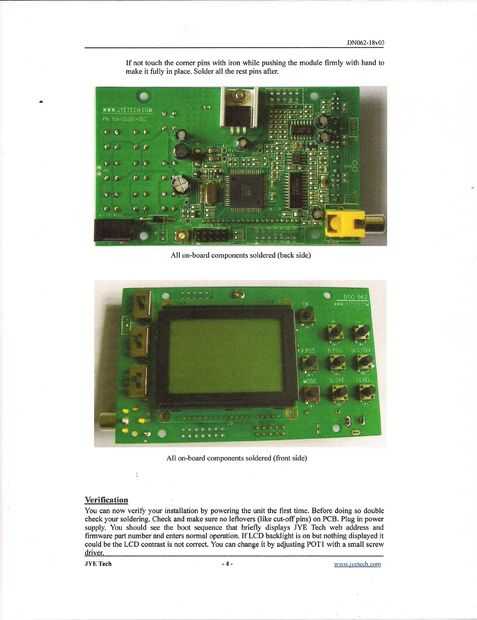

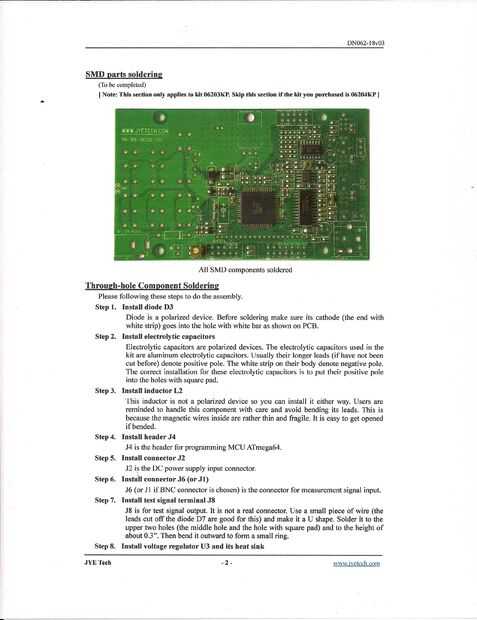

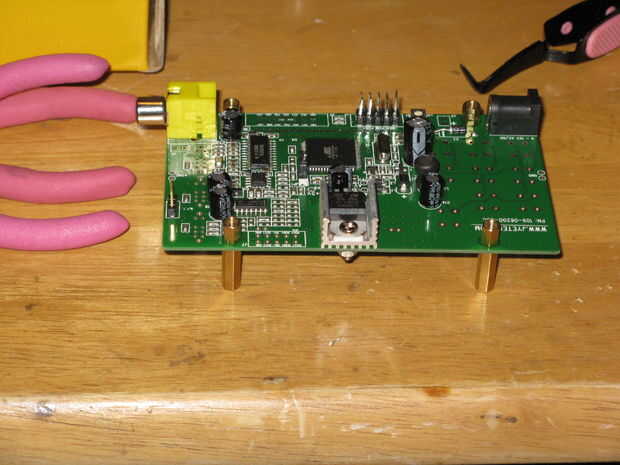

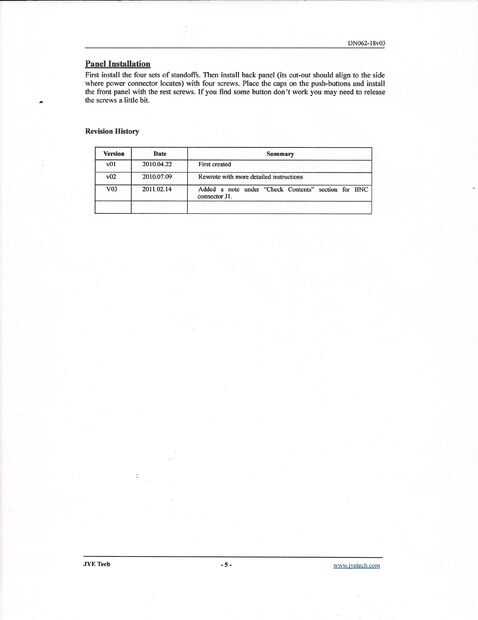

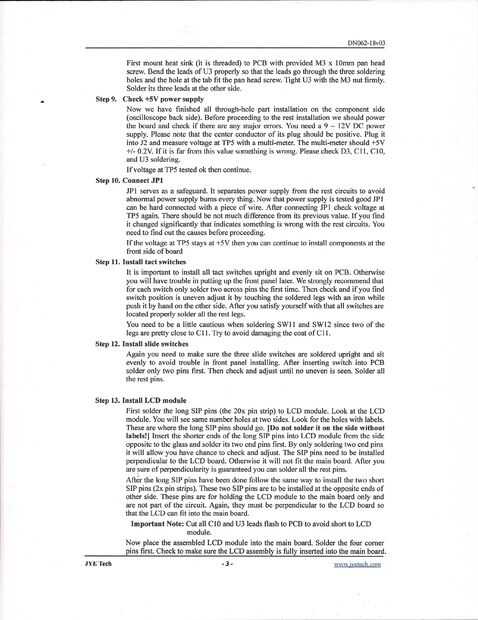

Tómese su tiempo y siga las instrucciones paso a paso de las notas de conjunto, lo único que agregaría a ellos es utilizar los distanciadores largos para sostener la placa de circuito de su mesa de trabajo.

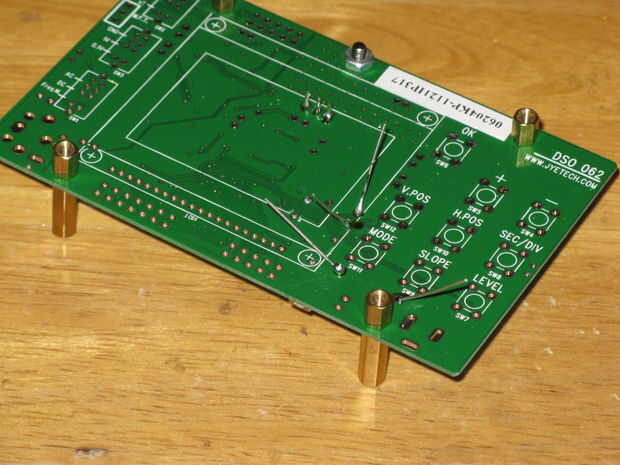

Corte el exceso conduce el agujero a través piezas como agregarlos a la placa de circuito o será como tratar de soldar a través de un cepillo de pelo.

La articulación es buena en el agujero a través piezas si puede arrancar el extremo del cable el cable y suena como una cuerda de guitarra.
