Construcción de un osciloscopio Digital de un Kit de bricolaje (6 / 11 paso)

Paso 6: prueba

Después de montar la placa de circuito completamente necesita probar el osciloscopio antes de colocar las placas delanteras y traseros.

Conectar la alimentación al osciloscopio.

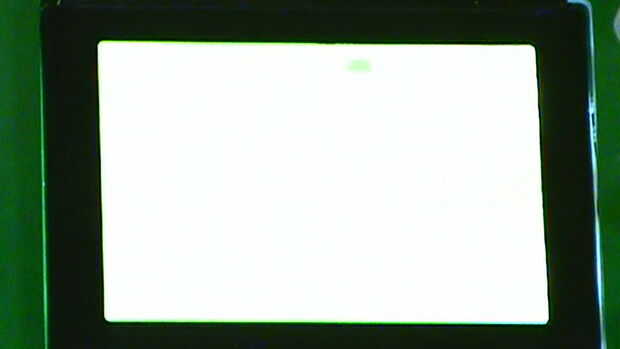

Deberá encenderse la pantalla LCD.

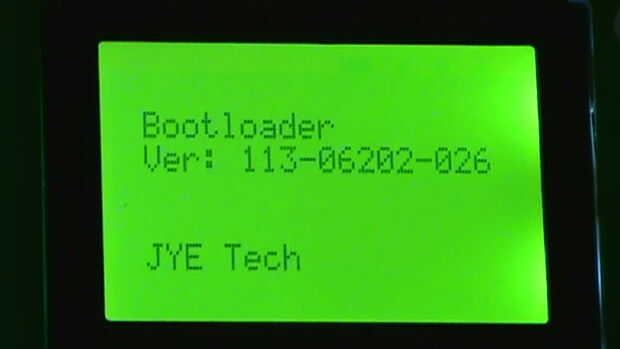

"Boot loader" entonces se encenderá la pantalla LCD.

La pantalla LCD debe cambiar a WWW.JYETECH.COM.

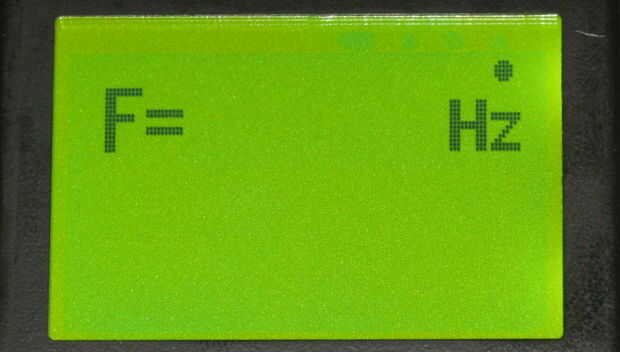

Pasado F = Hz

Esto indica que el osciloscopio está funcionando normalmente, si esto no aparece en el seguimiento de LCD la guía de solución de problemas.
