Paso 7: Montaje de la sonda

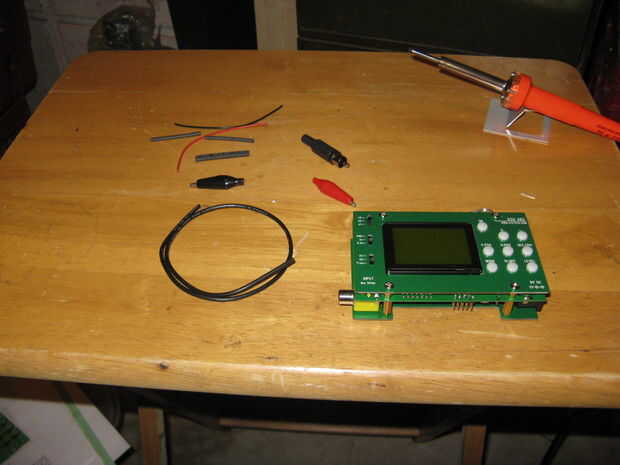

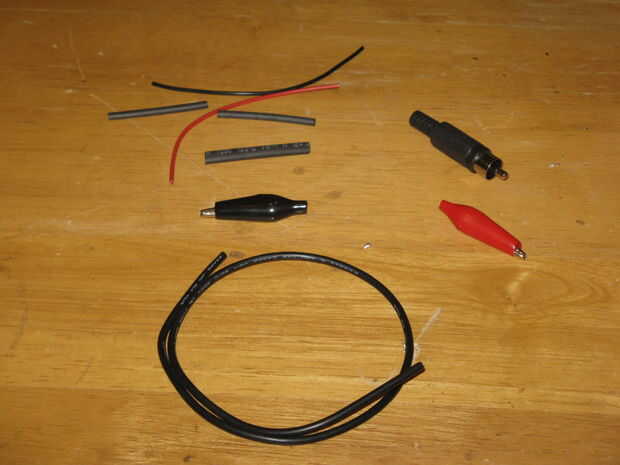

Después de que el osciloscopio está completamente ensamblado, se reúnen las piezas de la sonda.

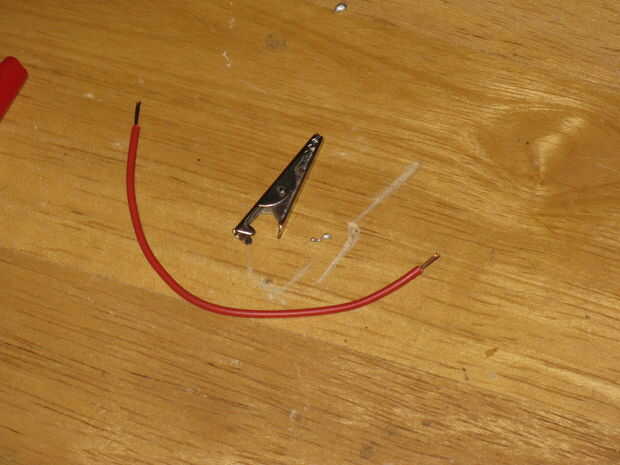

1/4 pulgada de la insolación de ambos extremos de los cables rojo y negro pequeño de la tira y la soldadura de un extremo a los cocodrilos.

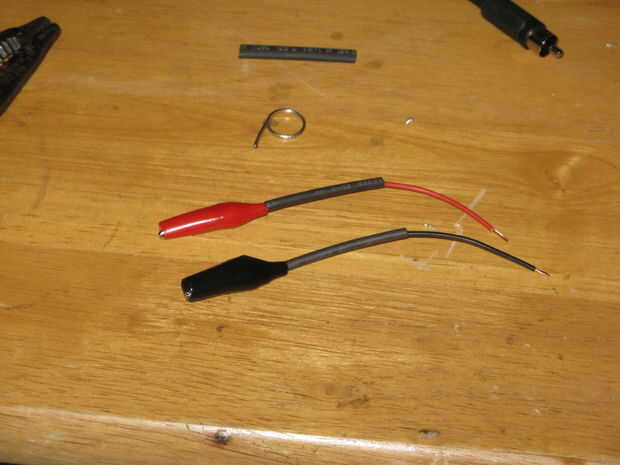

Deslice las botas de goma a los cocodrilos y deslice el tubo pequeño encogimiento en los cables.

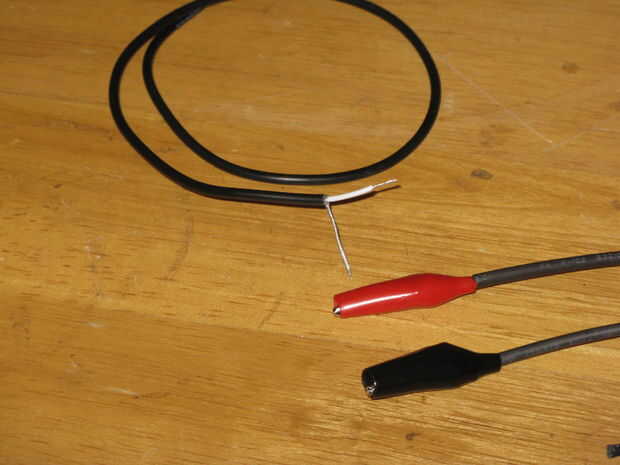

Siguiente tira 1/2 pulgada de la insolación de la capa exterior del cable coaxial.
Tuerza el alambre externo braded.
Tira de 1/4 pulgada de la insolación el alambre interno.

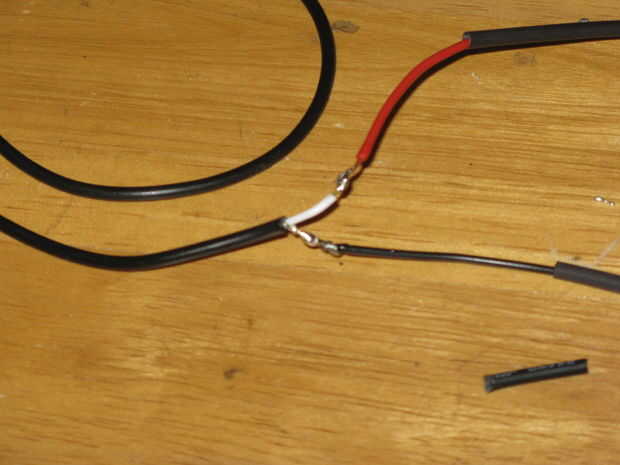

Suelde el cable rojo al cable del interior y el cable negro al cable de braded externo.

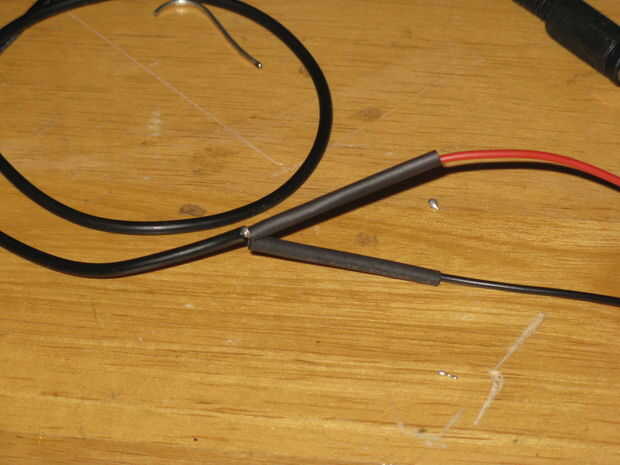

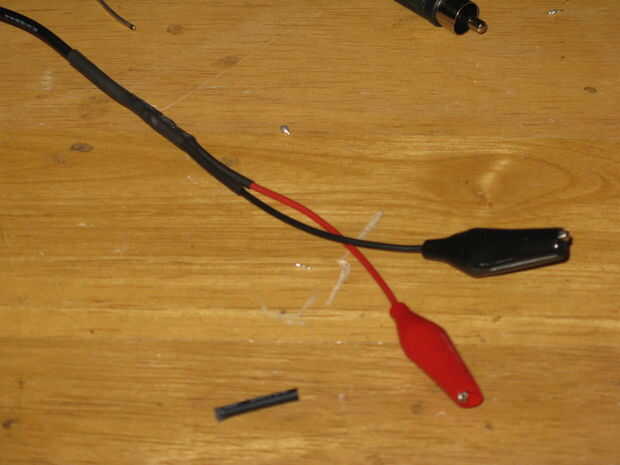

Deslizar el tubo del encogimiento sobre las articulaciones y calor para reducir el tamaño entonces Deslice el tubo del encogimiento del más grande sobre la dos juntas y el calor para reducir el tamaño.
