Construcción de un POV, motor de reloj de hélice (3 / 6 paso)

Paso 3: preparación

Necesidad de un disco no debe ser desgarrado, deje a un lado para más tarde.

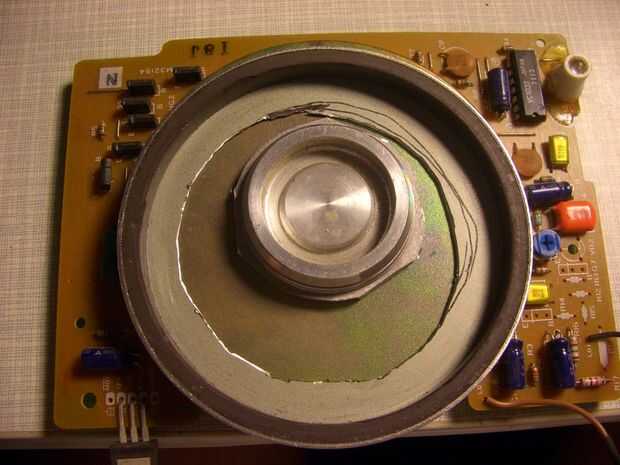

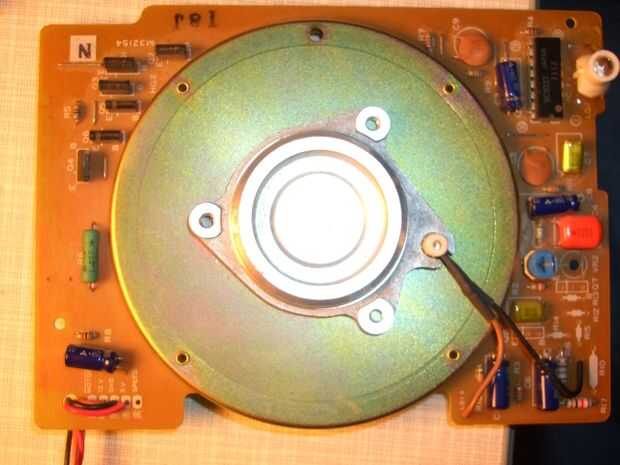

Quitar el otro y sacar el disco motor. Hay una generación de estrella de espirales que nos interesa. Esta estrella es el corazón del motor dc sin escobillas. Contiene 3 devanados que forman un motor de 3 pase. Los tres devanados están conectados juntos en único punto, que es la conexión común.
Ver cómo funciona en wikipedia http://en.wikipedia.org/wiki/Brushless_dc_motor . Aquí tenemos la versión estrella.

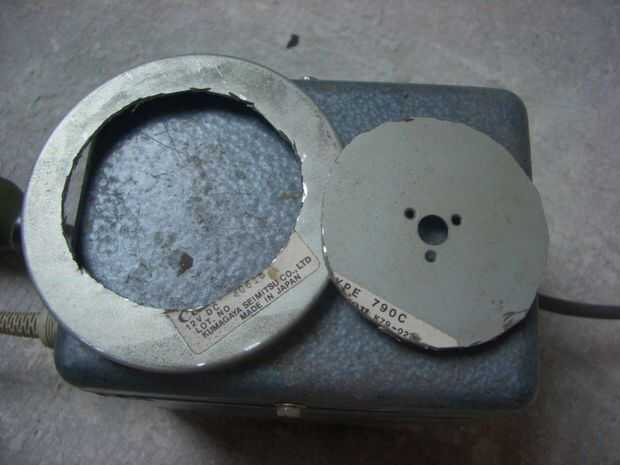

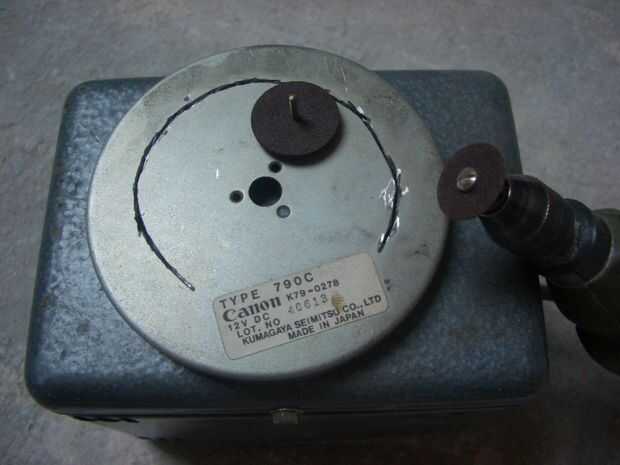

La parte móvil del motor necesita ser arreglo montado en el chasis del otro motor. El eje de las otras necesidades motor al pasar por esta parte. Tenemos que hacer más grande el agujero de montaje. Usar una herramienta dremel para cortar un agujero muy grande en el disco del motor.
El otro motor que tratamos de usar como el chasis de base tiene algunos agujeros que ya no necesitamos. Sólo de corte con la herramienta dremel.
