Construcción de un POV, motor de reloj de hélice (5 / 6 paso)

Paso 5: Modificar el circuito del motor de base

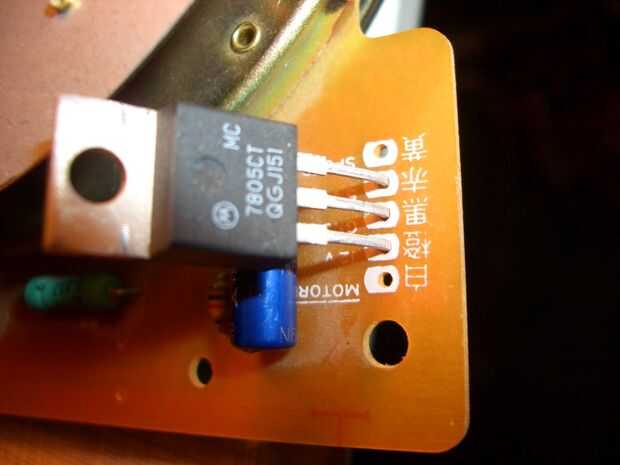

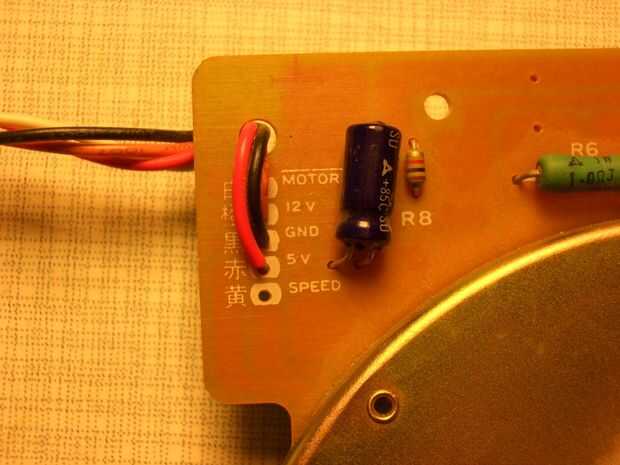

Las unidades de disco flexible utilizan necesitan dos voltajes diferentes para trabajar. Las unidades necesitan 12V y 5V. Por suerte los voltajes en la placa están conectados de una manera que es posible colocar un regulador de voltaje en ella y obtener los 5V de los 12V. Sólo la soldadura el regulador a los agujeros. Hay un pin enable motor que deba reducirse a tierra a hacer que el motor gire, lo.

Antiguas unidades de disco flexible giran el medio de almacenamiento con 300 vueltas por minuto. Esto es demasiado lento para construir un punto de vista. La tasa de repetición es solo 5 vueltas por segundo y la pantalla parpadeará. El motor tiene que ajustarse un poco a girar más rápido. Una otra razón para convertir más rápido es que usando la velocidad original obtenemos unos 2, 5V para el circuito. Para conducir un pequeño micro procesador que necesitamos un mínimo de 3V, 8V estaría bien obtener 5V regulados.

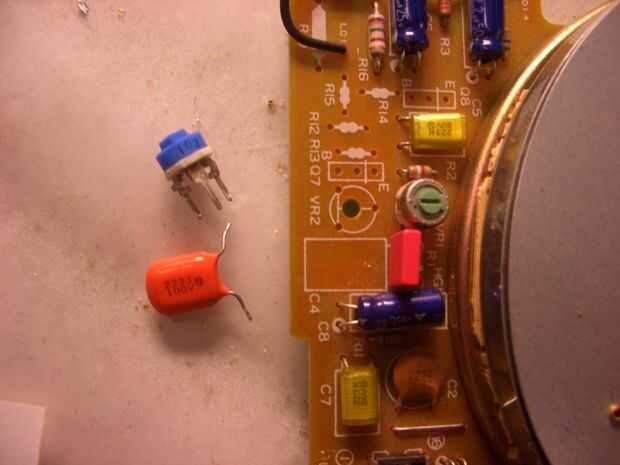

Al girar el motor más rápido quitar el condensador que se encarga de la frecuencia y poner una más pequeña en el. Cambié el 22nF a un 10nF. Para tener una mayor banda de ajuste de la velocidad he quitado el 22 resistencia variable k ohmios y poner en un 50k ohmios en lugar de otro.
