Paso 18: Montaje de hélice
Ahora a la parte de "diversión" - montaje de las hélices! Esto me causó bastante dolor de cabeza, porque de alguna manera, los fabricantes de cambiar hasta el etiquetado de mis hélices. Como tal, me deca-revisado todo pero me sigue fue funcionando en problemas de vuelo. En un capricho, me decidí a cambiar a los propulsores, y funcionó!
Para instalar sus hélices, usted debe tomar primero el montaje de la hélice con cada motor. Vendrá en dos partes diferentes. En primer lugar, usted tendrá la parte superior del Monte, que es un tornillo bala-mirar. Por consiguiente, voy a referirme a esto como el tornillo de la bala. Debajo de eso, usted tiene un tornillo ranurado que está encajado entre la parte inferior y el tornillo de la bala. Voy a referirme a esto como el tornillo de la cuña. Y por último, tienes el tornillo del eje, que es el tornillo largo con un agujero en la parte inferior para colocar en el eje del motor.
Tomar sus tornillos del eje y Deslice cada una sobre un eje motor. Luego retire el tornillo de cuña y deslice sobre el tornillo de la cuña, asegurándose que el lado con crestas es hacia arriba.

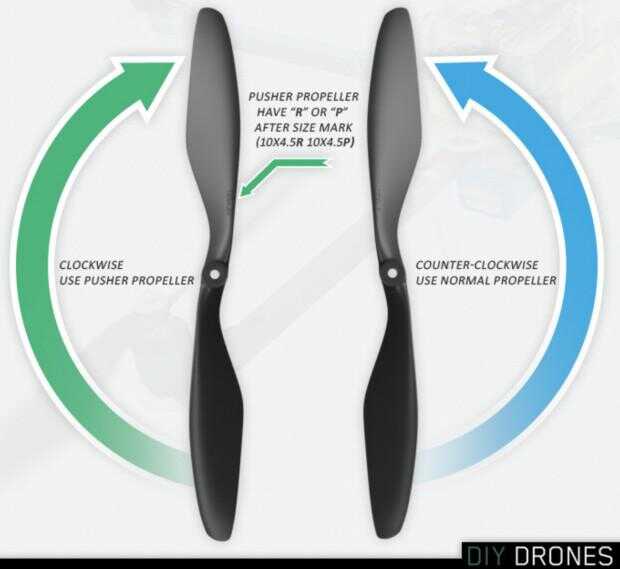

A continuación, sacar su 11x4.7 propelllers Slo-mosca e identificar que hélices son propulsores de las agujas del reloj, y que hacia la izquierda. Por lo general, los que las agujas del reloj están marcados con una R en la escritura en la parte superior de la hélice, sin embargo, no necesariamente confío en esto. Siga la forma de la hélice en la imagen de abajo para confirmar:
Esto correcto es crucial para conseguir su quad a volar! Ahora poner cada hélice en su respectivo giro del motor, manteniendo la inscripción mirando hacia arriba. En otras palabras, el poco marcado letras en la parte superior que dice 11x4.7 o 11x4.7R debe quedar el techo. Ahora ponga el tornillo de la bala en la parte superior y ajuste en la hélice. Sugiero tomar un destornillador pequeño, empujando a través de los agujeros pequeños en el tornillo de la bala y esto como si usara una llave de apriete.
Un problema que tuve con esto fue que mi hélices no permanecería! Si tiene los mismos motores como yo, te darás cuenta que el montaje de la hélice no es la mejor. He encontrado dos soluciones para este problema.
- Puede aplicar Loctite azul en el agujero del tornillo de la bala y apriete en como de costumbre. Entonces lo dejaría reposar media hora dejar que se cure. El embalaje dice sólo necesita 10 minutos, sin embargo, prefiero estar en el lado más seguro. Si elige esta opción, asegúrese de que sólo utilice Loctite azul y no Loctite rojo o púrpura, azul es la versión extraíble.
- Vaya a su ferretería local (fui a Home Depot) y encontrar algunas tuercas de nylon para reemplazar los tornillos de su bala. Tenía que las tuercas de fijación de Nylon M6-1.0 Zinc-plated para caber en la parte superior el tornillo de la cuña. Le sugiero tomar el tornillo con usted y probarlo en la tienda antes de comprar.
Ambas de estas opciones funciona y altamente sugeriría utilizando al menos uno, sin embargo, espero usarlos antes de probar el quadcopter para asegurarse de que realmente vuela.

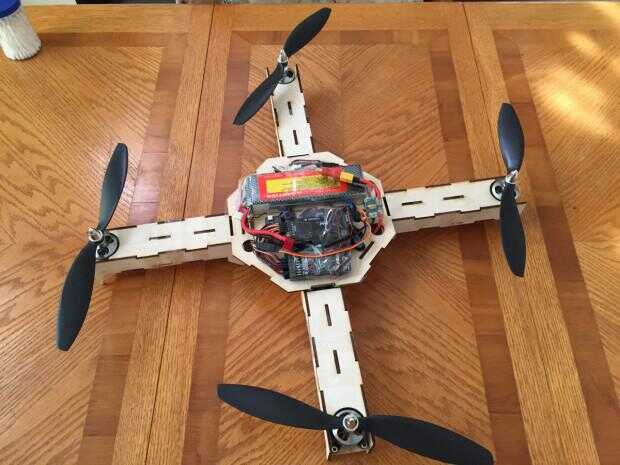

La siguiente es una foto de mi quadcopter con los propulsores en correctamente. Usted puede utilizar esto como una referencia para asegurarse de que sus hélices son en correctamente así.
