Paso 3: Instalación de circuito

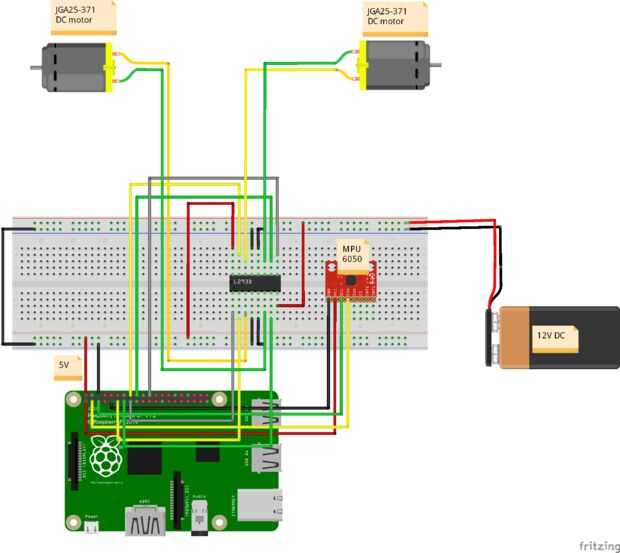

Siga el diagrama del circuito para instalar componentes en el protoboard e insertar conexión te RPi.
Quisiera tener una breve explicación del circuito.
La interfaz del módulo MPU6050 es i2C. Hay cuatro pernos tienen que ser conectados a frambuesa Pi GPIO como abajo.
- MPU6050 VCC--> pin de RPi GPIO header #1 (3.3V),
- SDA MPU6050--> pin de RPi GPIO header #3 (SDA)
- MPU6050 SCL--> pin de RPI GPIO header #5 (SCL)
- MPU6050 GND--> pin de RPi GPIO header #6 (GND)
Para motores de corriente continua, estoy usando el CI L293D popular.
- RPi GPIO header pernos (pin #11 pin #13 y pin #15) son para la rueda izquierda.
Tienen que conectarse a L293D (pin 2, pin #7 y pin #1) - RPi GPIO header pernos (pin #16 pin #18 y pin #22) son para la rueda derecha.
Tienen que conectarse a L293D (pin #15, pin #10 y pin #9) - L293D pin #3 y el pin #6--> motor izquierdo M + y M-.
- L293D pin #14 & pin #11--> motor derecho M - y M +.
Unidad L293D, deberíamos tener energía extra con suficiente tensión. Lo que estoy usando es un adaptador de 110V AC a DC 12V y luego conecte al L293D.
- L293D Vs--> 12V DC
- L293D Vss--> 5V DC
- L293D pin #4, #5, #13, #12--> GND
