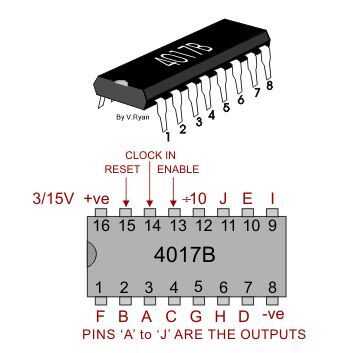

Paso 3: Conociendo a sus componentes (contador de década 4017)

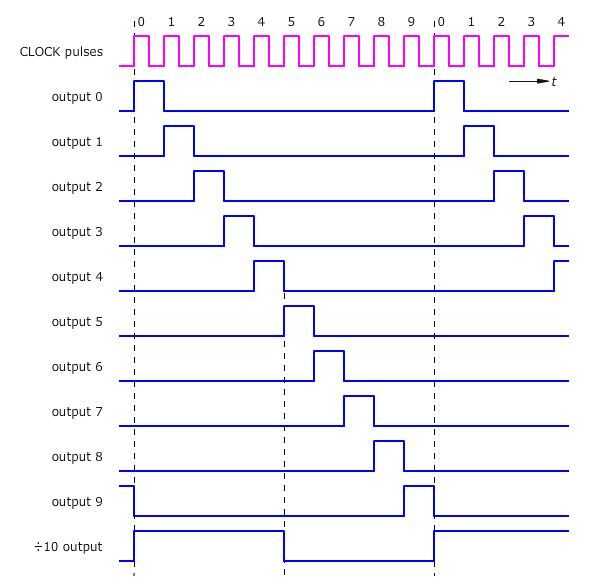

El 4017 el contador de década tiene 10 salidas que van arriba en secuencia cuando una fuente de pulsos (como los de un 555 astable) están conectados al reloj de entrada y cuando se aplican los niveles lógicos adecuados a las entradas RESET y activar. Una buena muestra de estos impulsos se aprecia en la imagen de arriba. En cada pulso está desactivado el pin de salida actual, y se activa el pin de salida siguiente en la secuencia.
Puede encontrar más información sobre el 4017 contador de década, incluyendo índices de corriente y voltaje, en la hoja de datos.
Dirígete a esta página web para conocer algunos más detalles del contador 4017!
