Paso 5: Astable con temporizador 555 IC

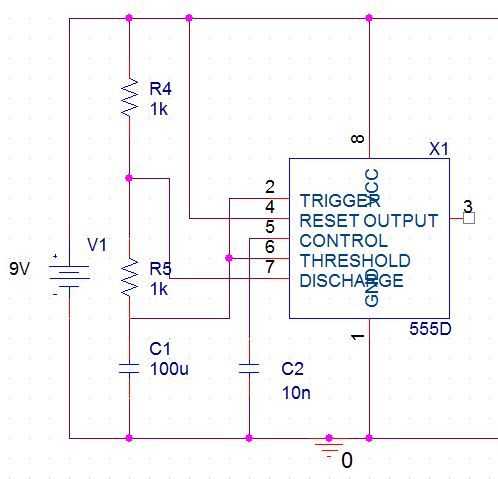

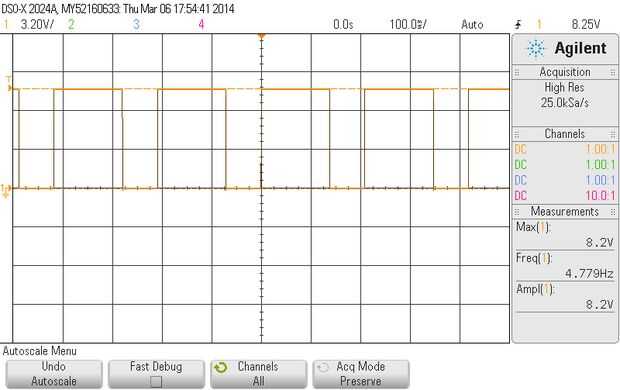

Se muestra arriba es el diagrama esquemático para el astable construida el 555 junto con una figura del tipo de salida que se debe ver en su 555 si todo está conectado correctamente. Los números fuera de la figura 555 indican el número de pin .
La salida (pin 3) se conectará a nuestro contador 4017 en el siguiente paso, sin embargo, me gustaría sugerir que construir este astable primero, luego comprobar que la salida se asemeja a la figura de arriba.
Nota: Si usted sigue este proyecto precisamente, usted tendrá una frecuencia de aproximadamente 4,8 Hz, que significa sobre un segundo semáforo 2. Esto es bastante rápido así que si usted está buscando para aumentar o disminuir la frecuencia de tu contador para cambiar la velocidad de la luz del LED, las ecuaciones para hacer tal pueden encontrarse aquí.
