Paso 6: Conectar el contador, diodos y LEDs

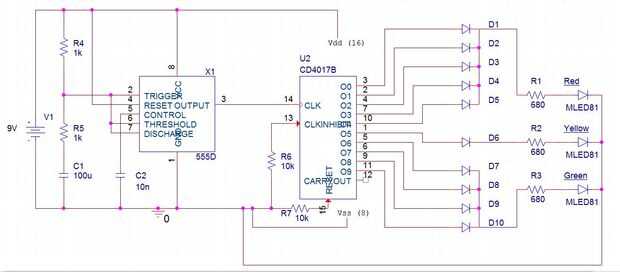

Una vez que el astable construido y comprobado para funcionar correctamente, entonces puede Agregar el contador 4017 y los LEDs a tu circuito.
Para el contador 4017, asegúrese de lo siguiente:
- Conectar el pin 8 del contador a tierra y el pin 16 recta a 9 V.
- Pines 13 y 15, o activar y RESET respectivamente, debe ser cada uno a tierra a través de las 10 resistencias de kΩ como se muestra en la figura anterior.
- PIN 11 puede omitirse.
- PIN 14 es el reloj. Se debe conectar a la salida del astable (pin 3)
Nota: el contador no cuenta en el orden 12345678910 en términos de pernos. La orden pin correcto es 3,2,4,7,10,1,5,6,9,11.
No dude en cambiar los pines conectados a cada LED. Esto es lo que elegí:
LED rojo conectado a pins 3,2,4,7,10 (en el primer 50% del tiempo)
Amarillo LED conectado al pin 1 (en 10% del tiempo)
Verde LED conectado al pin 5,6,9,11 (en el pasado del 40% del tiempo)
Cada pin debe tener un diodo viniendo en la dirección del perno a la resistencia Ω 680.
Entonces cada LED debe tener su extremo positivo (ánodo) conectado a la resistencia de 680 Ω y el extremo negativo (cátodo) a tierra.
Nota: si tus LEDs son tontas puede bajar el valor de la resistencia.
Finalmente, conecte la batería al circuito y prueba a ver que todo funcione correctamente.
