Construcción de un taller de cero (24 / 39 paso)

Paso 24: Sistemas de alimentación

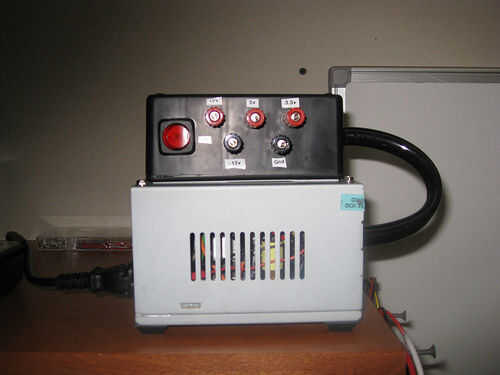

Una fuente de alimentación de sobremesa es esencial para muchos proyectos de electrónica y los nuevos son caros: $200 y más. Como muchos otros en Instructables, utiliza un buen conjunto de direcciones y modificar una vieja fuente de alimentación ATX PC para uso de sobremesa.

Este instructable siempre buen detalle y habían modificado solamente levemente por el plan mediante un cuadro de proyecto plástico como una ruptura en lugar de tratar de perforar en una caja de metal llena de componentes.

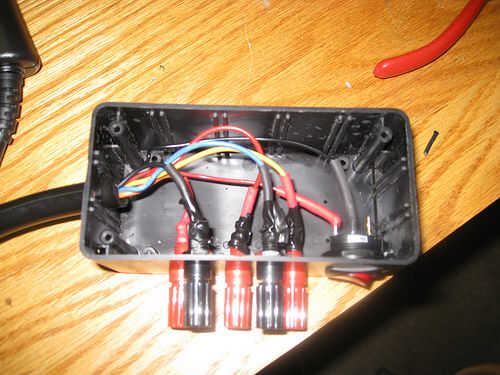

Una gran herramienta que se utilizó por primera vez en este proyecto era un poco de paso; nuestro fue hecho por Greenlee. Hizo un gran trabajo de expansión de pequeños orificios a la 3/8" para los mensajes de plátano. El interruptor se conecta a la IEC neutro en lugar de mímico un PC "encendido", que momentáneamente puentes el cable verde a tierra. La tubería negra entre las cajas es manguera de acuario caliente pegado en ambos extremos y doblar con la ayuda de la pistola de calor. Por último, la caja negra se sujeta con cinta de doble cara.

Hemos probado todos los cables--+ 12v, + 5v, + 3.3v, - 12v--en un multímetro y todas las tensiones eran precisos para .1v.
