Paso 9: Montaje de una bomba de vacío dedicadoa
Después de un tiempo con esta máquina, decidí que una actualización al sistema de vacío estaba en orden. Una aspiradora de taller sólo serán capaces de proporcionar sobre 5inHg de vacío, mientras un bomba/tanque dedicado podrán tirar 25inHg o más. Esto resulta en más tirones en su máquina, ya que la succión del plástico contra su forma se vuelve mucho más fuerte.
La siguiente información pretende reemplazar la aspiradora de taller como una fuente de vacío en el sistema. Generalmente es más confiable y más fuerte, pero no 100% es necesario para las aplicaciones de hobby.

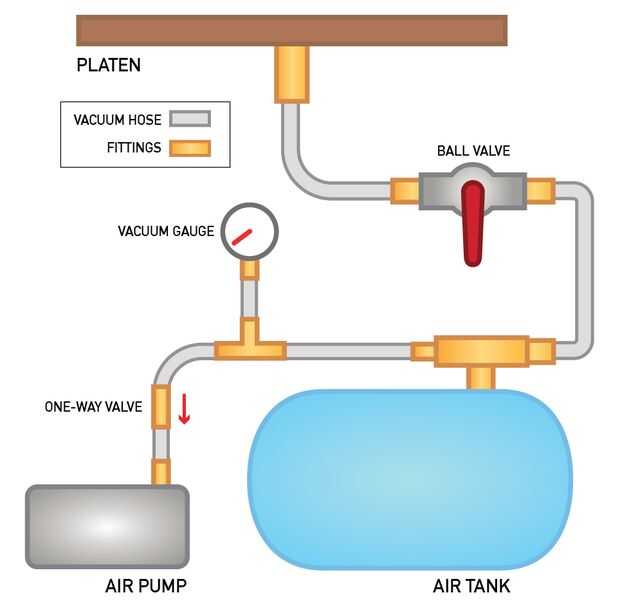

La operación básica es del tipo: con el cierre de la válvula de aire, la bomba se enciende y el aire es evacuado del tanque. Un indicador está conectado a este circuito vacío que muestra cuánto vacío el tanque está llevando a cabo actualmente. Cuando se alcanza la cantidad deseada, se apaga la bomba, la estructura de plástico se baja sobre el dólar y la válvula de aire está abierta. Esto permite que aire en el tanque a través de los orificios de la platina, bajando el plástico alrededor de la pelota. ¡ Genial! Foto 1 muestra un diagrama de la plomería para mayor claridad.
Un mod como este se ejecutará un adicional de $200-$250 en la parte superior el resto del proyecto, pero lo hace de una máquina más fuerte y más capaz.
Materiales/materiales necesarios:

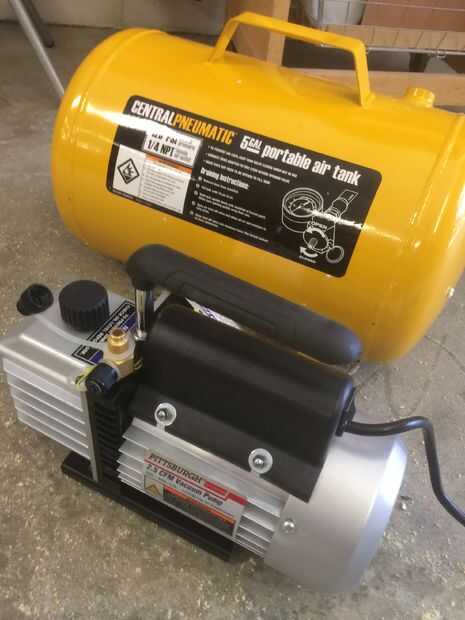

- Bomba de vacío (foto 3)
- Tanque de aire (foto 3)
- Manómetro de vacío
- Válvula de bola
- 2 x abrazaderas de bola montaje válvula para máquina
- 2 guarniciones de x 90º válvula de bola
- Guarniciones de púas de la manguera; x 2 para 1 x para bomba, 1 x para el calibre, x 2 para el tanque de la válvula,
- Tubo de vacío grande ID (3/4" a 1"); conexión del tanque a la válvula y válvula a rodillo
- Manguera de vacío medio ID (3/8"); conexión de la bomba al tanque y T-conexión de esta línea para manómetro de vacío

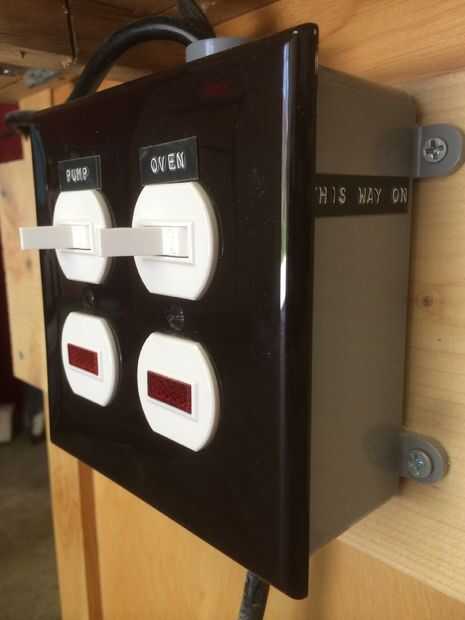

- Interruptor adicional para activar la bomba de aire (Fig 5) eligió cambia con el estado se ilumina por lo que se sabe cuando el calentador estaba en.
- Válvula unidireccional para medio tubo de ID
Accesorios como válvulas y adaptadores de púas pueden ser recogidos en grandes tiendas de mejoras para el hogar. Los detalles de cuáles comprar voluntad dependen de la rosca en su tanque de aire, bomba, placa y calibre. Es un poco de un rompecabezas y usted puede esperar pagar en alguna parte alrededor $70-85 para las mangueras y adaptadores.
Si usted decide añadir la guarnición roscada a tu platina al edificio, esta actualización se convierte en mucho más fácil.
