Paso 4: Creación de la caja del horno
Hay muchos factores que influirán en cómo es grande su máquina va a ser, pero algunas cosas a tener en cuenta durante el proceso de planificación son los siguientes:
- Tamaño de los elementos de calefacción - mina eran aproximadamente 12" de largo, y puesto que ambos lados necesitan espacio para sus conexiones de cable y hardware de montaje, este dictaba un ID de 14 x 14" para la caja del horno (foto 3). La máquina fue construida con esta especificación como la Fundación, y como resultado tarda 15 x 15" hojas de plástico.
- Plástico se vende típicamente en incrementos de 6", la mayoría plástico de hoja viene en incrementos de 24" y hojas grandes se venden casi exclusivamente en 4 x 8' - si sigues mi ejemplo aquí usted puede terminar con algún material de desecho.
- Diferentes configuraciones de los elementos calefactores pueden permitir un tamaño más grande de horno con las mismas unidades, pero Desconfíe de focos - que desea asegurarse de que su máquina calienta el plástico uniformemente.

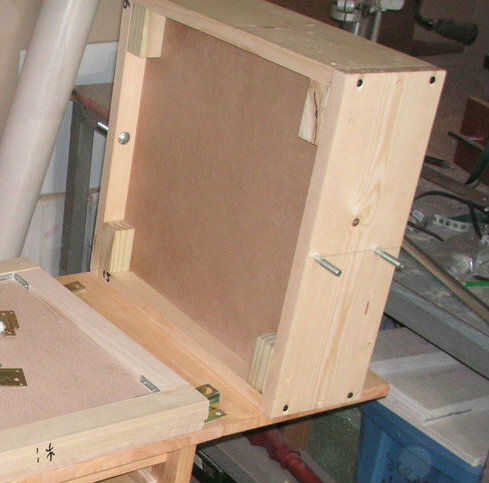

La caja del horno es una pieza bastante simple. Elegí hacer mina de 1 x 6" hojas de álamo con una tapa MDF de 1/4". He instalado algunos pernos de carruaje de 3 x 3/8" en el interior del horno para montar al chasis con placas de 1 x 6". Tornillos para madera probablemente habría sido finos, pero exceso de ingeniería nunca duele. (foto 4)

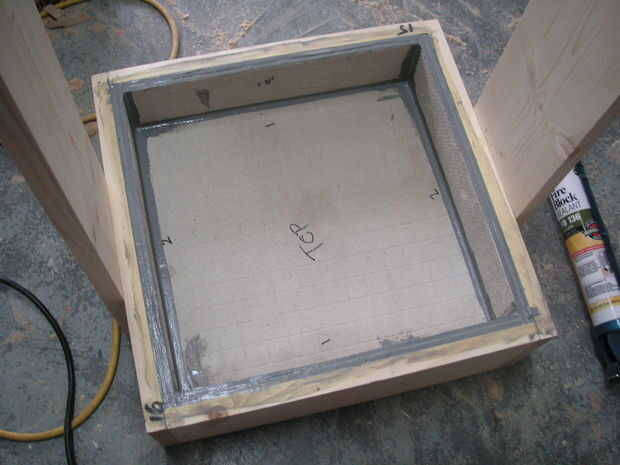

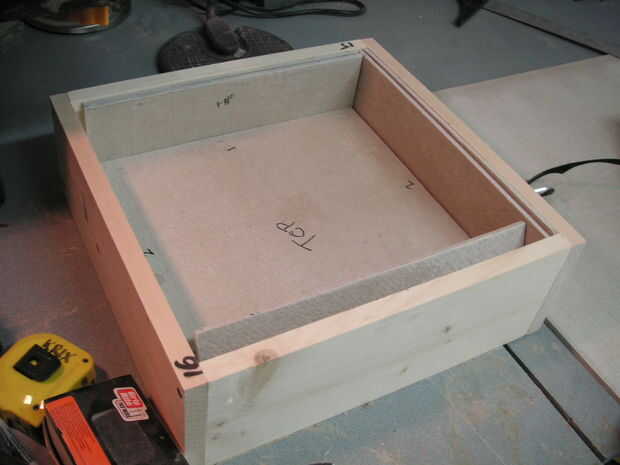

Esta caja de madera debe ser forrado en tablero de concreto para aislar el calor de las bobinas. Desea que todo el calor dirigido hacia abajo hacia su plástico, no hacia su caja de madera. I doble pared interior con 1/4" tabla HardieBacker y había asegurado en su lugar con masilla de chimenea. (foto 1 y 2) HardieBacker genera mucho polvo cuando se corte, para que un respirador es obligatoria hacerlo. Use una hoja para cortar baldosa cerámica para evitar saltar y rasgar el material.

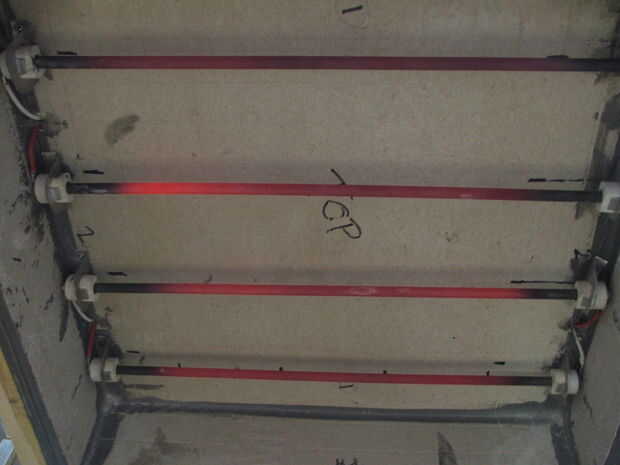

Salvamento de la tornillería de montaje del horno tostador como sea posible. En foto 3 se puede ver el montaje de postes, alambre y soportes de metal que mina en lugar de cerámica. Encamine los alambres de los elementos de la parte superior de su caja de horno y llenar a través de los orificios con masilla de chimenea más.

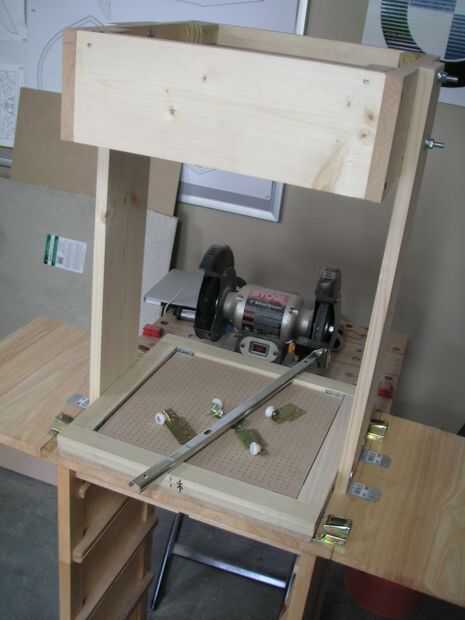

Fui con un enfoque simple montaje del horno en el chasis - soportes en L atornillan directamente en las tablas de 1 x 6 (Fig 5). Una vez que todo estaba instalado he pintado la madera con goma laca para sellarla.
