Paso 7: Construcción de la placa
La placa es una caja hueca delgada que distribuye vacío a través de una amplia superficie. Debe ser construido robusto para soportar el vacío que se aplica a él. Decidí construir mina de MDF.
La placa sí mismo es un sándwich de tres elementos:
- La base, un 3/8" MDF tablero grueso con un agujero en el centro.
- El marco de la cavidad, una 1/2" ancho cuadrado de MDF que constituye la cavidad interior
- La parte superior, otro 3/8" espesor pieza de MDF con unos cien agujeros perforados en él.
Los tres componentes deben tener las mismas dimensiones del perímetro.

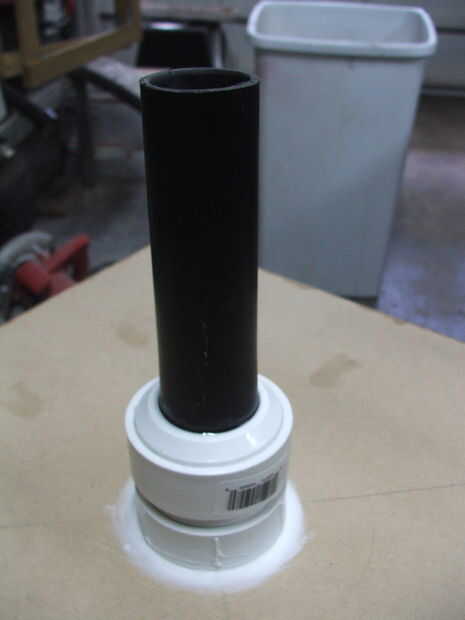

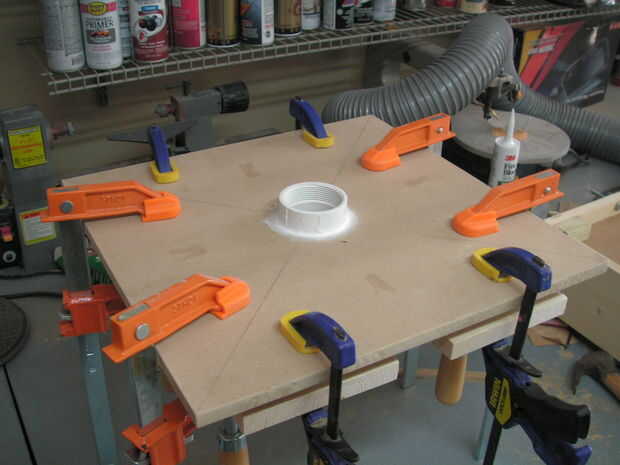

En primer lugar, debe determinar cuáles serán su eventual fuente de vacío. Un viaje a la tienda de mejoras para el hogar de caja grande local debe proveer una selección de accesorios de tubería que se pueden acoplar a la manguera de vacío (foto 3). Elegí una gran rosca PVC montaje para que pudiera cambiar a la fuente de vacío más adelante si lo desea. Cortar un agujero en el centro de su base y encolar la tubería deseada en su lugar con adhesivo hermético. (foto 2)

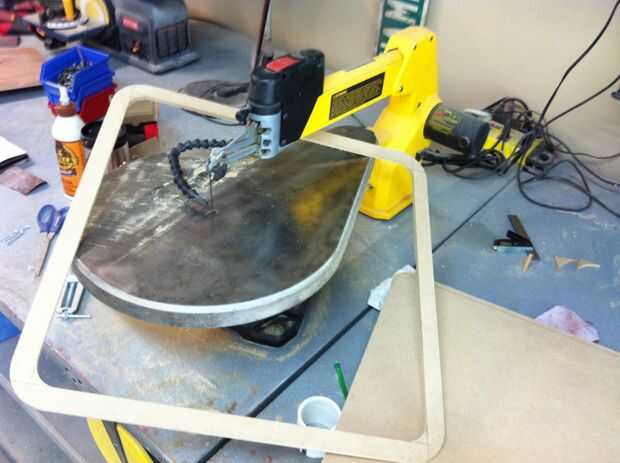

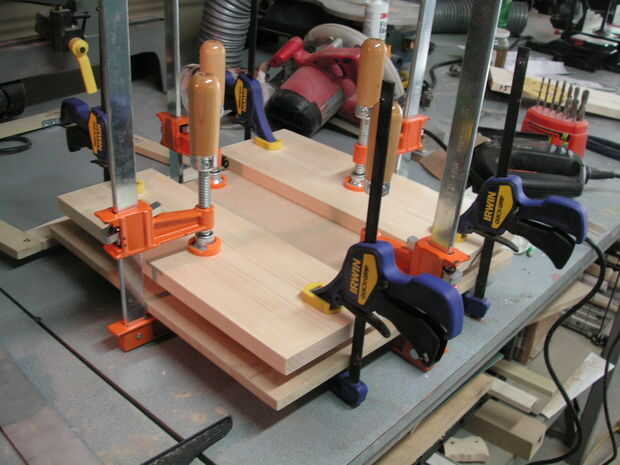

Después de esto, el ajuste a su estructura de cavidad de MDF de 1/4". Esto debe ser aproximadamente 1/2" de ancho y parecen un marco fino cuando se coloca sobre la base. Péguelo con pegamento para madera y deje que se cure. (foto 4, que se muestra con marco de plástico. foto 5 muestra un marco más amplio que hice para otra aspiradora ex)

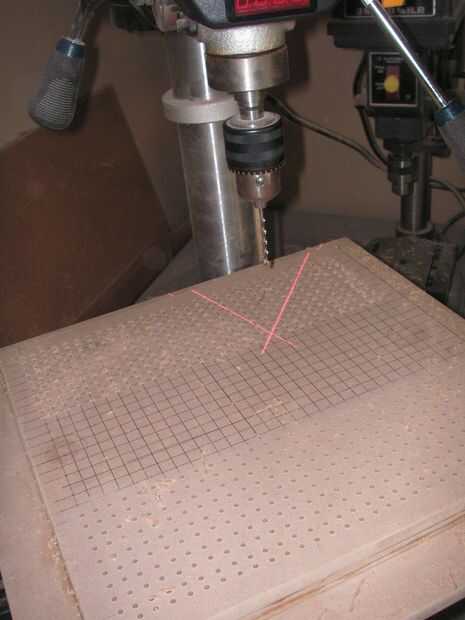

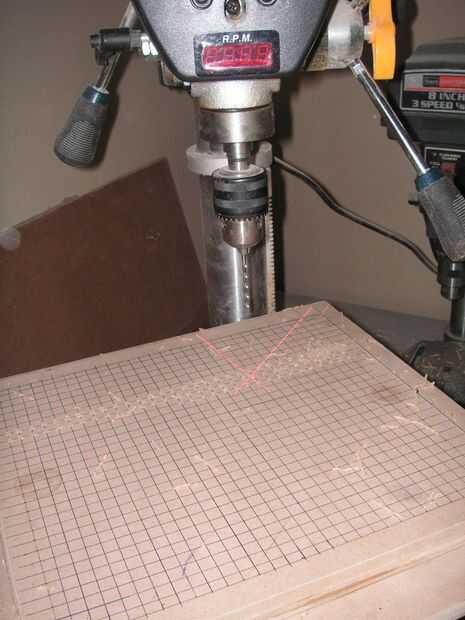

La parte superior llevará un tiempo. Una red debe crearse a través de la superficie, teniendo en cuenta que el marco de la cavidad se bloquea el área abierta dentro de la placa. Para mi la máquina 1/16 de pulgada agujeros perforados en una cuadrícula de 1cm. En la retrospección esto podría probablemente se han ampliado a una cuadrícula de 2cm sin perder fidelidad. La perforación es mucho más fácil con un taladro guía láser! (foto 6 y 7)
No pegar la parte superior de la placa base y marco antes de perforar estos agujeros. MDF tiene una tendencia a la viruta hacia fuera y debe girar la parte superior después de la perforación para limpiar los orificios que puedan bloquearse.

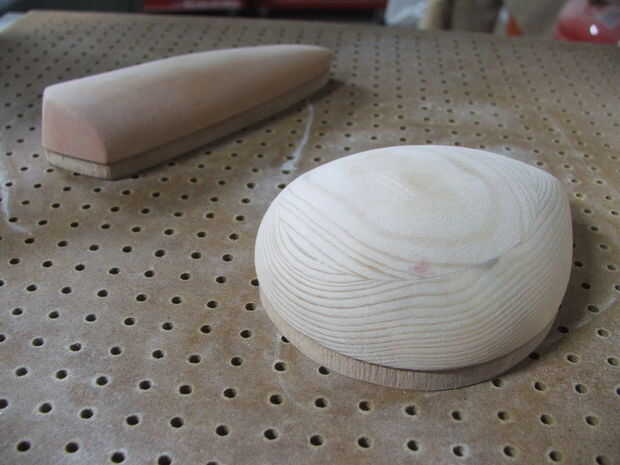

Una vez finalizado, pegamento la parte superior a la base montada y marco con pegamento de madera y dejar para curar durante la noche. (Foto 8)
Encontré también es beneficioso tener una tira de cinta burlete de espuma alrededor de la base de la platina donde aterrizará el marco. Esto ayuda a hacer un sello entre la mandó y el armazón, asegurando que el vacío tire aire hacia fuera de alrededor del molde, no desde fuera.
