Paso 8: Configuración de cableado
Con la construcción completa, es hora de conectar las resistencias. Son ningún diferentes que cualquier otro había desarrollado componente eléctrico y el suministro de un lado con la corriente directo y el otro con neutro dará como resultado calor. Si algo en esta sección es vago o confuso, por favor consulte otros instructables para aprender sobre cableado de CA antes de proceder.

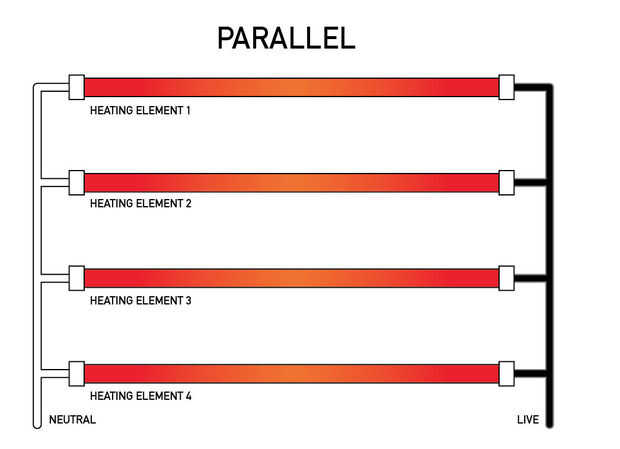

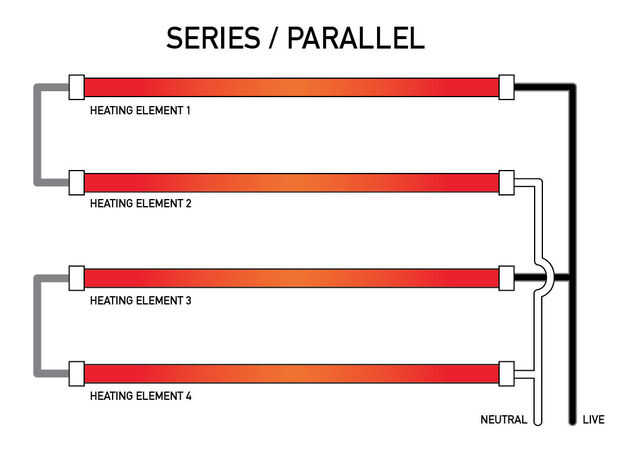

Dependiendo de la resistencia de su elemento específico puede conectar en una variedad de configuraciones. Serie, paralelo o una combinación de ambos. La última, serie/paralelo (foto 2), es cómo se configura mi máquina. Funcionando las 4 resistencias en paralelo proporciona mucho calor, pero el amperaje combinado era demasiado alta y terminó encima de un interruptor de circuito de disparo en la prueba.

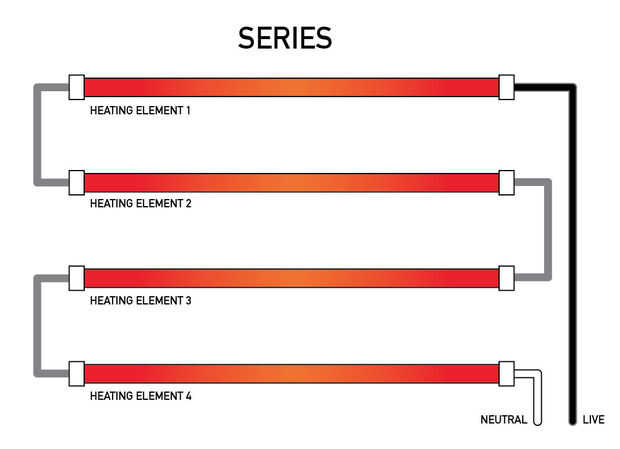

Por otra parte, un circuito completamente con cable serie resultó demasiado frío como 110V proporcionado no era lo suficientemente alta para calentar completamente las bobinas dentro de los elementos.
Yo estoy proporcionando los gráficos por encima como una explicación de las configuraciones posibles, sólo sé que lo que funcionó mejor para mi horno personales tirados. Es muy probable que otras marcas y modelos se necesitan otros cables para adaptarse a ellos.
Tenga en cuenta: circuitos paralelos operan con aditivo amperaje y circuitos de serie funcionan con requisitos de voltaje aditivo. Prueba esto con seguridad o clonar el cableado instalado en su horno tostador antes de lo junking.

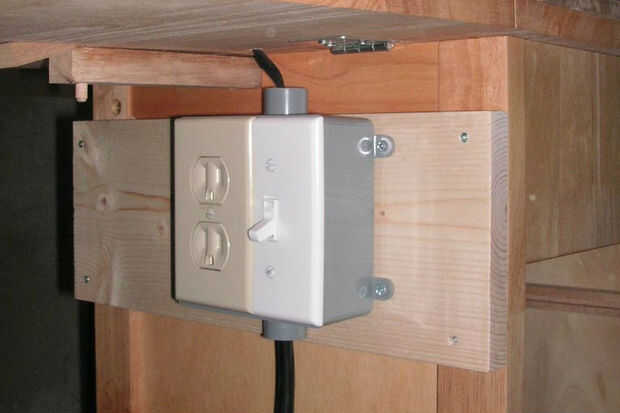

El horno debe conectarse a un interruptor de 20A alojado en una caja eléctrica, fácil acceso durante la operación. También he añadido un zócalo de 15A a esta área para mi aspiradora de taller y una pistola de calor en el caso de algunas áreas de la plástica necesaria calefacción más durante el proceso (Fig 5). No reírse de la placa del interruptor, fue boticario.
