Construcción de una alternativa LED reloj (3 / 5 paso)

Paso 3: Hacer la cara del reloj

Step 1:

Cortar un total de 19 LEDs en una sola tira de LED-

4 LEDs para el centro como segundos

10 LEDs para el segundo anillo de centro como minutos

6 LED para el tercer anillo del centro como el dígito 10 minutos

Paso 2:

Corte un total de 12 tiras de LED de 2 para el anillo de la hora , el anillo exterior.

En otras palabras, debe haber un total de 24 LEDs en el anillo exterior de la hora.

Paso 3:

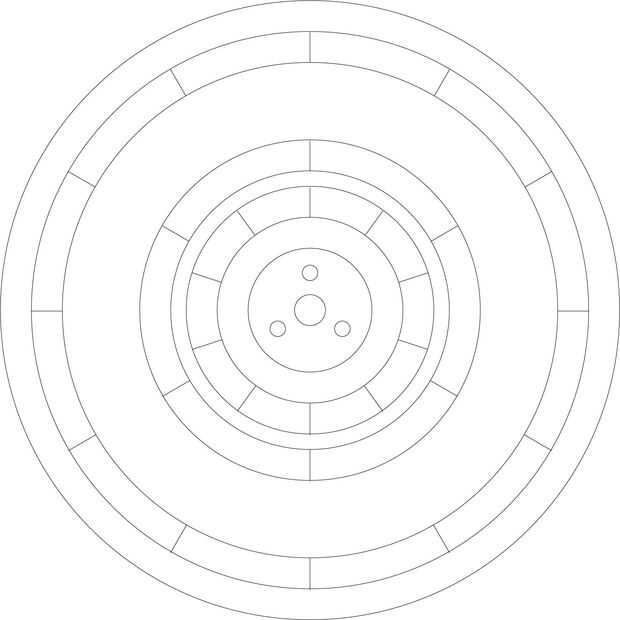

Dividir uniformemente la madera contrachapada, respaldo del reloj en 12, 6 y 10 segmentos.

Paso 4:

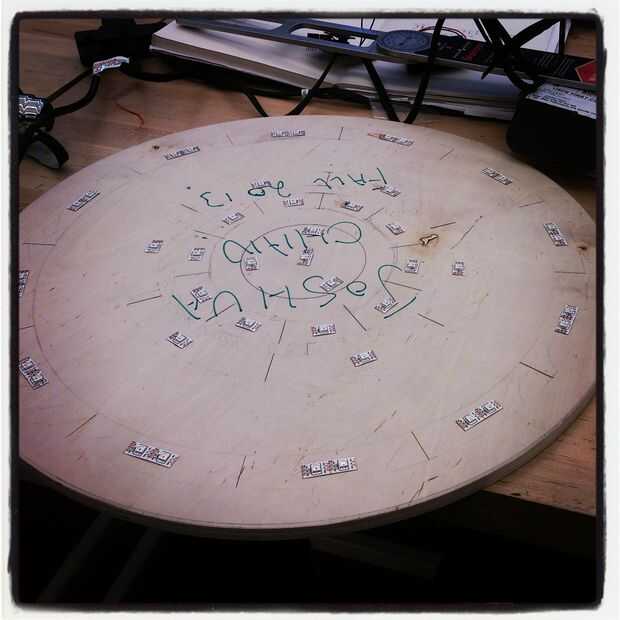

Pegar los LEDs en los segmentos de anillo dividido usando pegamento caliente.

Paso 5:

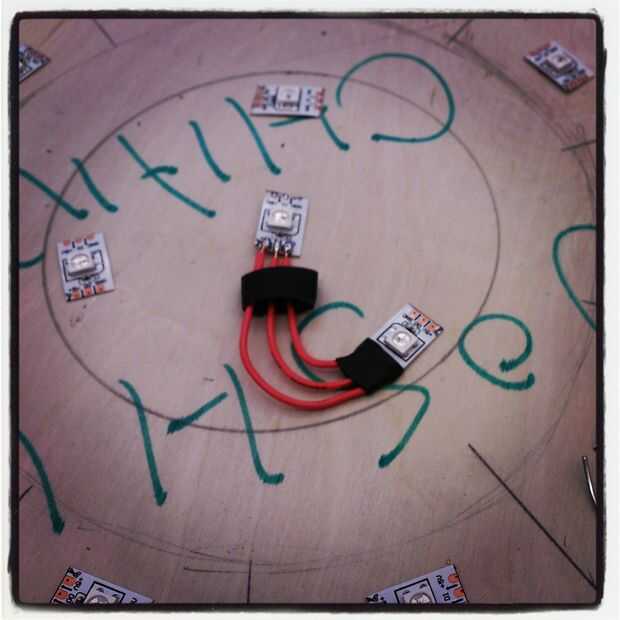

Soldar los cables en los LEDs, LEDs del mismo anillo de conexión en una tira, dejo una tira abierto para Arduino.

Paso 6:

Poner pegamento en las uniones de soldadura y corte de tubos termocontraíbles para tamaño para sellar juntas de cada.
