Construcción de una alternativa LED reloj (4 / 5 paso)

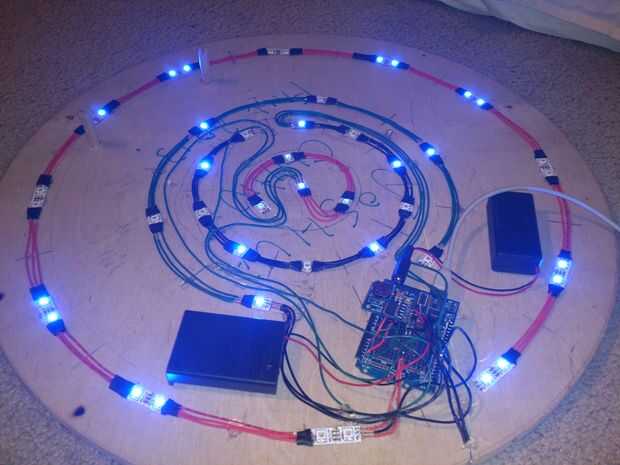

Paso 4: Conexión para arriba!

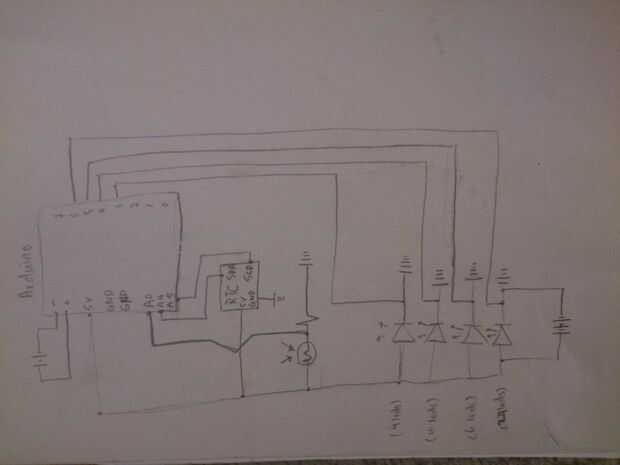

Esta es una breve descripción sobre cómo conectar cada componente.

RTC para Arduino:

-5v a 5v
-GND a GND
-SDA a A4
-SCL a A5

LEDs para Arduino:

-DI (segunda franja) al pin 3
-DI (minutos tira) al pin 4
-DI (10 dígitos de minuto tira) al pin 5
-DI (franjahoraria ) al pin 6

Indicadores externos del bateador:

-5v al positivo
-Toma de tierra para negativos

Conexión opcional con fotorresistencia:
-positiva a photoresistor a 10 k ohmios resistencia negativa
-conexión externa extra entre la fotorresistencia y 10 k ohmios resistencia al pin A0
