Paso 2: cálculo
Las frecuencias usadas para DVB-T en Alemania contienen 177, 5Mhz a 226, 5Mhz (venda III del vhf) y 474Mhz a 778Mhz (banda IV y V, uhf). Las antenas de r/c utilizadas aquí son a corto para vhf pero funcionan bien con uhf. Así construiremos una antena uhf sólo aquí.
La longitud de onda de una frecuencia se puede calcular mediante la fórmula L = c/F. c es una constante natural; c = 300 m/s. Con 470Mhz la longitud de onda es de 0, 64m. 1/4 onda es de 0, 16m. El mismo cálculo para 778Mhz conduce a un 1/4 onda de 0,096m. El resultado demuestra que las antenas de r/c ajustan a nuestras necesidades.

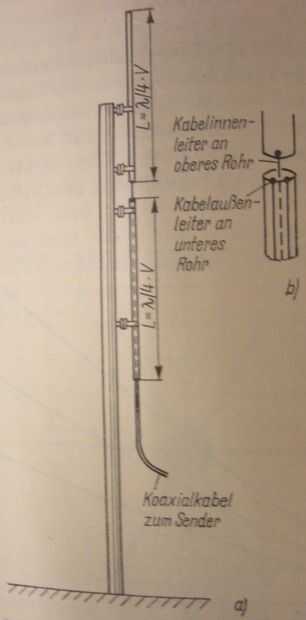

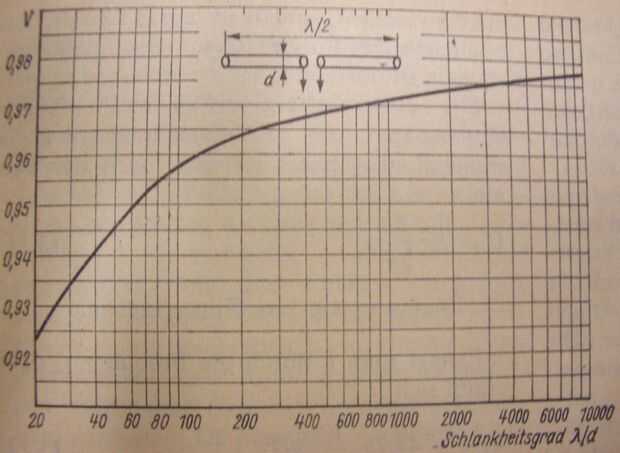

El cálculo anterior no es realmente exacto. Hay un acortamiento del factor v que depende del dieléctrico y el espesor de los elementos de la antena. Rothammel contiene un diagrama donde se puede tomar el factor de acortamiento de un dieléctrico de aire si tienes el espesor de los elementos. En nuestro caso tenemos que utilizar un grosor medio. Medir el espesor y calcular la relación de espesor. La relación de espesor es define como sigue Ld = longitud / diámetro. En mi caso el diámetro medio es de 5mm. La relación de espesor es 127,66 para 470Mhz. Ahora podemos tomar el factor de la falta del diagrama. Se trata de 0,96 para 470Mhz. Ahora puede calcularse la longitud correcta del elemento: l = c / F * V / 4. Esto conduce a 15, 32cm de 470Mhz y a 9, 2cm para 778Mhz. Para la media de frecuencia de la banda de uhf de 626Mhz la longitud es 11, 41cm.
