Paso 3: El regulador
La parte más complicada del diseño es el controlador de carga. Existen varios requisitos de diseño, con que el controlador de carga tiene que cumplir:
1. bajo de la salida, ya que el voltaje del panel solar es un poco más de 14V y voltaje nominal de la batería es 13.4V (3.35V por la célula), el voltaje de salida permitida del controlador de carga tiene que ser lo menos posible.
2. elevada capacidad en corriente. En salida de energía máxima, el panel solar pondrá hacia fuera cerca 2A de corriente. Por lo tanto, el transistor de paso debe ser capaces de pasar a través de al menos 2A de corriente con salida mínima y no debe recalentarse.
3. mínimo consumo de corriente de la batería cuando no hay ninguna corriente de panel solar. Esto es necesario para evitar que el circuito de carga de descarga de la batería durante el almacenamiento.
4. no hay necesidad de regulación actual. Puesto que el panel solar es un dispositivo de corriente constante, no es necesario para regular la corriente que fluye a través, solamente la tensión necesitan ser regulados.
5. regulación de voltaje ajustable. Este hotel se encuentra a la tensión de carga máxima de la celda de litio. Para este diseño, es 14.4V (3.6V por célula).

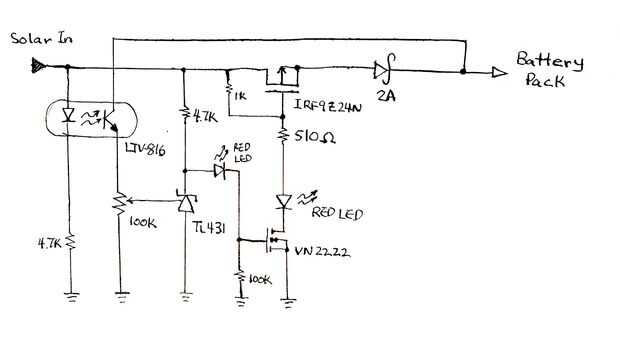

El esquema se muestra en la parte superior de la página.
La cañería pase aunque transistor es una potencia P-MOS. En el estado de operación normal, el transistor MOS es impulsado por encima del umbral para asegurar la mínima resistencia en-estado (modo lineal).
Regulación de voltaje se logra sin embargo el uso de regulador de bandgap TL431.
Salida del transistor MOS está conectada a un diodo para evitar que la corriente que fluye hacia atrás de la batería en el controlador de carga. Diodo de Schottky se utiliza para reducir al mínimo la caída de tensión en estado.
Un aislador óptico se utiliza para cortar la conexión entre la batería y el circuito de retroalimentación del TL431. A pesar de que el divisor de tensión es bastante alto en resistencia (100kohm), aún presenta una salida indeseada actual cuando la batería no esté en uso. Así, usando un aislador óptico de que está conectado a la tensión de alimentación del panel solar efectivamente puede desconectar el divisor del voltaje cuando la energía solar para asegurar la pérdida de energía mínima.
